¿Qué es una turbina de vapor y cómo convierte la energía térmica en energía eléctrica?

¿Por qué son tan importantes las turbinas de vapor en la generación eléctrica?

Una turbina de vapor se encuentra en el centro de muchos sistemas de generación eléctrica porque convierte el calor en potencia útil en el eje, con alta fiabilidad y una producción continua. En términos sencillos, el combustible u otra fuente de calor hierve el agua, el vapor se expande a través de la turbina y el eje giratorio puede accionar un generador para producir electricidad. Si desea comprender cómo una central eléctrica convierte realmente la energía térmica en electricidad, la turbina de vapor es la máquina que hace visible y práctica esa transición energética.

Por este motivo, las turbinas de vapor se utilizan en centrales eléctricas de servicio público, plantas industriales de cogeneración, refinerías, instalaciones químicas y otras industrias de procesos. No son simplemente “grandes máquinas giratorias”. Su diseño influye considerablemente en la eficiencia de la planta, la estabilidad de la producción, la planificación del mantenimiento y la cantidad de trabajo útil que puede extraerse del vapor antes de que esa energía se pierda.

¿Qué es exactamente una turbina de vapor?

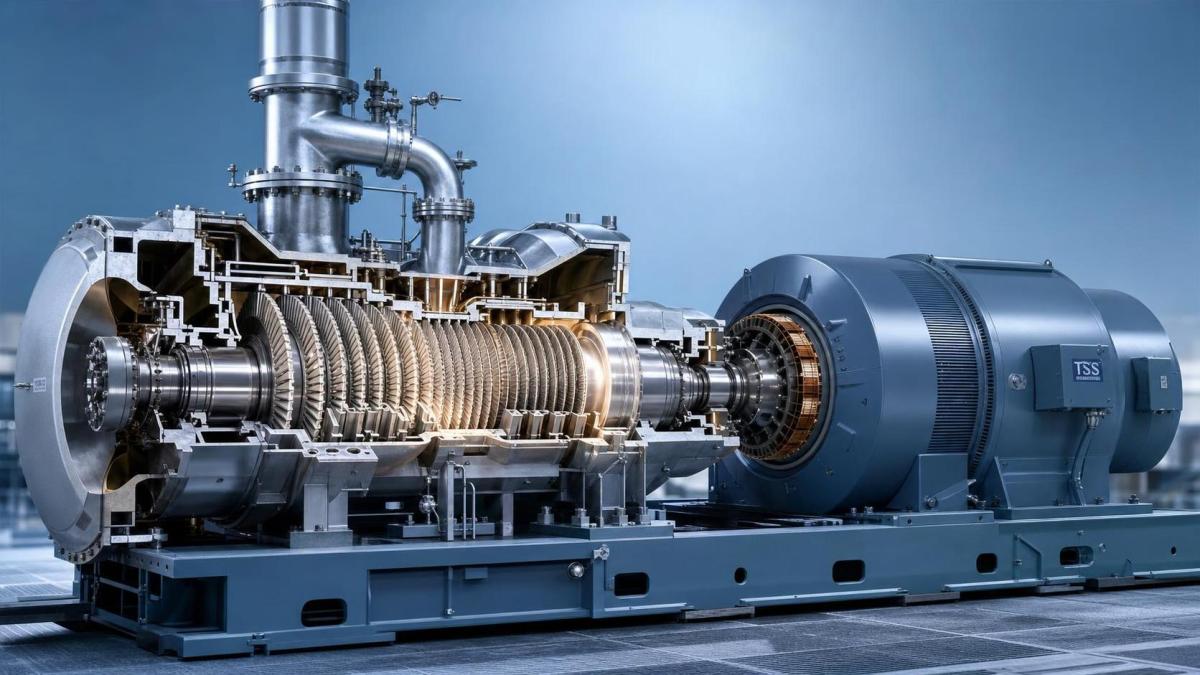

Una turbina de vapor es una máquina rotativa que convierte la energía de presión y temperatura del vapor en rotación mecánica. El vapor circula a través de una serie de álabes fijos y móviles. A medida que el vapor se expande y cambia de dirección, transfiere energía al rotor. Este rotor hace girar un eje, que puede accionar equipos como un generador eléctrico, un compresor o una bomba.

El punto clave es que la turbina no crea energía por sí sola. Convierte la energía térmica ya existente en el vapor de alta energía en potencia mecánica que puede utilizarse en otros equipos.

¿Cómo convierte una turbina de vapor la energía térmica en potencia?

La conversión se produce por etapas, no de manera repentina. El vapor a alta presión entra en la turbina y pasa por toberas o álabes fijos que aceleran el flujo. A continuación, el vapor en movimiento rápido golpea los álabes giratorios montados en el rotor o pasa sobre ellos. A medida que el vapor se expande, su energía disminuye y parte de ella se transforma en rotación del eje.

Una forma práctica de visualizarlo es la siguiente:

1. El calor convierte el agua en vapor de alta presión y alta temperatura.
2. El vapor entra en la turbina y se expande a través de los conductos de flujo.
3. El vapor en expansión empuja los álabes del rotor.
4. El rotor hace girar el eje.
5. El eje acciona un generador, que convierte la rotación mecánica en electricidad.

No toda la energía térmica del vapor se convierte en potencia útil. Parte se pierde por el escape, la fricción, las fugas y otras ineficiencias. Por eso son importantes las condiciones de entrada, el diseño de los álabes, el sellado y la gestión del escape.

¿Cuáles son las principales partes de un sistema de turbina de vapor?

Cuando se habla de una “turbina de vapor”, a menudo se hace referencia a todo el tren de turbina, pero el conjunto principal incluye varias piezas que afectan al rendimiento:

• Rotor y eje: el elemento giratorio que suministra potencia mecánica.
• Álabes: los álabes fijos y móviles guían el flujo de vapor y extraen energía.
• Carcasa: la envolvente que contiene la presión alrededor de la turbina.
• Cojinetes: sostienen el rotor y mantienen estable la rotación.
• Sellos: reducen las fugas de vapor y ayudan a conservar la eficiencia.
• Regulador y válvulas de control: regulan la admisión de vapor y la velocidad.
• Sección de escape: dirige el vapor de menor energía hacia un condensador o hacia un proceso posterior.

En las plantas reales, también están la caldera o la fuente de recuperación de calor, el condensador, el sistema de lubricación, el sistema de control y el generador, todos integrados en el funcionamiento de la turbina.

¿Todas las turbinas de vapor son iguales?

No, y aquí es donde muchos investigadores que se inician en el tema simplifican demasiado la cuestión. Las turbinas de vapor se diferencian por su principio de funcionamiento, la configuración del escape, el tamaño y el servicio.

La turbina “más adecuada” depende de si el objetivo es maximizar la producción eléctrica, la cogeneración, el suministro de vapor de proceso o el accionamiento mecánico.

¿Qué determina la eficiencia de una turbina de vapor?

La eficiencia nunca depende únicamente de la turbina. Depende de las condiciones del vapor de entrada, de la calidad de la expansión dentro de la turbina y de cómo se gestione el lado del escape. Incluso una turbina bien diseñada puede ofrecer un rendimiento inferior al esperado si el vapor está húmedo, es inestable o se encuentra por debajo de la presión de diseño.

Las principales comprobaciones suelen ser las siguientes:

• Presión y temperatura del vapor de entrada
• Caudal de vapor
• Presión de escape o rendimiento del condensador
• Estado de los álabes y holguras internas
• Fugas de los sellos y estado de los cojinetes
• Rango de carga en comparación con el punto de diseño

Un error común es evaluar una turbina de vapor basándose únicamente en la placa de características. El rendimiento real depende en gran medida del ciclo completo, no solo de la potencia nominal de la turbina.

¿Dónde se utilizan las turbinas de vapor y cuándo es más adecuada otra turbomáquina?

Las turbinas de vapor son una opción adecuada cuando una instalación ya dispone de una fuente de calor capaz de producir vapor o cuando el calor de escape puede recuperarse de forma económica. Por eso son habituales en centrales termoeléctricas, sistemas de recuperación de calor residual y emplazamientos industriales que necesitan tanto electricidad como vapor de proceso.

En otros casos, una turbina de gas puede ser más adecuada, especialmente cuando son importantes la generación con arranque rápido, una disposición compacta o una flexibilidad de combustible específica. Por ejemplo, SINO-QNP también ofrece opciones de turbinas de gas en varios modelos de 2 MW a 114.5 MW, con una cobertura de combustibles publicada que incluye gas natural, fuelóleo ligero, diésel, gas de horno de coque, mezcla con hidrógeno y combustibles MLCV, según el modelo. Esto no sustituye a una turbina de vapor en todos los casos, pero ayuda a explicar por qué la selección de turbomáquinas siempre comienza por la fuente de energía y el servicio, y no por un tipo de máquina considerado de forma aislada.

¿Qué debe analizar primero un investigador o comprador al comparar turbinas de vapor?

Comience por las condiciones del proceso. Antes de comparar marcas, configuraciones u ofertas, recopile los datos de operación que determinan si la turbina puede realizar el trabajo requerido.

• Potencia de salida requerida o servicio del equipo accionado
• Presión, temperatura y rango de caudal del vapor de entrada
• Condición de escape prevista
• Patrón de funcionamiento: carga base, carga variable o reserva
• Necesidad de extracción o de vapor de proceso
• Limitaciones del emplazamiento, como el agua de refrigeración, el espacio y el acceso para mantenimiento

Sin esta información, es fácil comparar turbinas que en realidad no están diseñadas para el mismo servicio. Esto conduce a afirmaciones de eficiencia engañosas y a errores de dimensionamiento.

¿Qué suele fallar durante el funcionamiento real?

Los problemas más frecuentes no son misteriosos. Normalmente se deben a la calidad del vapor, a un control deficiente de las condiciones de funcionamiento o a un mantenimiento retrasado. El vapor húmedo puede erosionar los álabes. La suciedad reduce la calidad del flujo. El desgaste de los sellos aumenta las fugas. Los problemas de los cojinetes afectan a la vibración y a la estabilidad del rotor. Los problemas del condensador también pueden reducir la producción total, porque la turbina no puede expandir el vapor con la eficacia prevista.

Si está evaluando el estado de una turbina, preste atención a los datos de tendencia en lugar de a una única lectura aislada. Los cambios en la vibración, el consumo específico de vapor, el consumo de vapor, la presión de escape o el comportamiento durante el arranque suelen revelar los problemas antes que un fallo visible.

¿Una turbina de vapor sirve únicamente para generar electricidad?

En absoluto. La generación eléctrica es su uso más conocido, pero las turbinas de vapor también accionan compresores, bombas y otros equipos rotativos en entornos industriales. En los sistemas de cogeneración, pueden proporcionar simultáneamente producción eléctrica y un servicio térmico útil. Esta doble función es una de las razones por las que siguen siendo tan relevantes en las industrias de procesos.

Una regla práctica es la siguiente: si desea comprender correctamente una turbina de vapor, no se detenga en la carcasa de la turbina. Examine toda la trayectoria de la energía, desde la generación de vapor hasta el trabajo en el eje y el uso del escape. Ahí es donde se encuentra la verdadera historia del rendimiento.
