蒸気タービンとは何か？熱エネルギーをどのように電力へ変換するのか

発電において蒸気タービンがこれほど重要なのはなぜですか？

蒸気タービンは、熱を高い信頼性と連続出力で利用可能な軸出力に変換するため、多くの電力システムの中心に位置しています。簡単に言えば、燃料やその他の熱源によって水を沸騰させ、蒸気をタービン内で膨張させ、その回転軸で発電機を駆動して電気を作ります。発電所が実際にどのように熱エネルギーを電力へ変換しているのかを理解したい場合、蒸気タービンはそのエネルギー変換を目に見える、実用的な形にする機械です。

そのため、蒸気タービンは電力会社の発電所、産業用コージェネレーションプラント、製油所、化学設備、その他のプロセス産業で広く使用されています。蒸気タービンは単なる「大型の回転機械」ではありません。その設計は、プラントの効率、出力の安定性、保全計画、そしてエネルギーが失われる前に蒸気からどれだけ有効な仕事を取り出せるかに大きく影響します。

蒸気タービンとは具体的に何ですか？

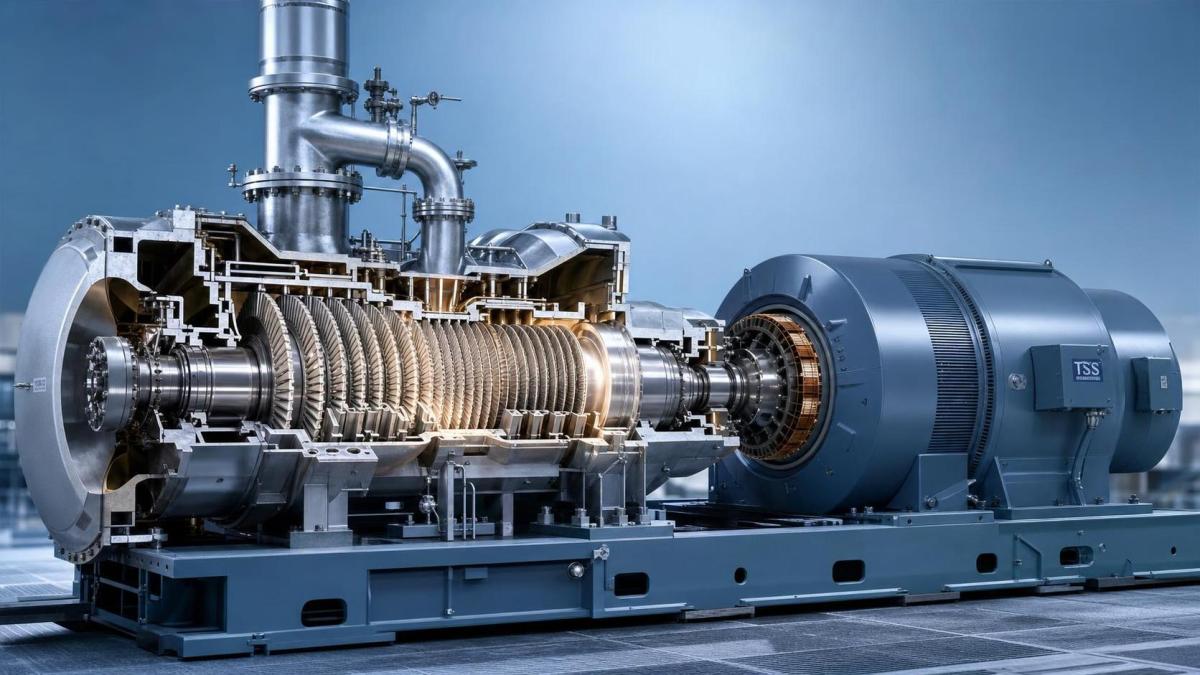

蒸気タービンは、蒸気の圧力エネルギーと温度エネルギーを機械的な回転運動に変換する回転機械です。蒸気は、固定翼と動翼からなる一連の翼列を通過します。蒸気が膨張して流れの方向を変える際に、ロータへエネルギーを伝達します。ロータが軸を回転させ、その軸によって発電機、コンプレッサー、ポンプなどの機器を駆動できます。

重要なのは、タービン自体がエネルギーを生み出すわけではないという点です。高エネルギー状態の蒸気がすでに持っている熱エネルギーを、他の用途に利用できる機械的動力へ変換します。

蒸気タービンはどのように熱エネルギーを動力へ変換しますか？

変換は一度に急激に起こるのではなく、段階的に進みます。高圧蒸気がタービンに入り、ノズルまたは固定翼を通過して流速を高めます。その高速の蒸気が、ロータに取り付けられた動翼に当たる、またはその上を流れます。蒸気が膨張するとエネルギーが低下し、その一部が軸の回転へ変換されます。

実際の流れをイメージするには、次のように考えると分かりやすいでしょう。

1. 熱によって水を高圧・高温の蒸気にする。
2. 蒸気がタービンに入り、流路内で膨張する。
3. 膨張する蒸気がロータの動翼を押す。
4. ロータが軸を回転させる。
5. 軸が発電機を駆動し、機械的な回転運動を電気に変換する。

蒸気の熱エネルギーがすべて有効な動力になるわけではありません。排気、摩擦、漏れ、その他の非効率要因によって一部が失われます。そのため、入口条件、翼の設計、シール、排気処理がすべて重要になります。

蒸気タービンシステムの主な構成部品は何ですか？

「蒸気タービン」と言うと、タービントレイン全体を指すことがよくありますが、主要なアセンブリには、性能にそれぞれ影響を与える複数の部品が含まれています。

• ロータと軸：機械的動力を伝達する回転部品。
• 翼：固定翼と動翼によって蒸気の流れを導き、エネルギーを取り出します。
• ケーシング：タービン周囲の圧力容器となる外殻。
• 軸受：ロータを支持し、回転を安定させます。
• シール：蒸気漏れを低減し、効率の維持に役立ちます。
• ガバナおよび制御弁：蒸気の流入と回転速度を調整します。
• 排気部：低エネルギー状態の蒸気を復水器または下流工程での利用先へ導きます。

実際のプラントでは、ボイラーまたは熱回収源、復水器、潤滑システム、制御システム、発電機もタービンの運転に接続されています。

すべての蒸気タービンは同じですか？

いいえ。ここは、初めて調査する人が話を単純化しすぎてしまう部分です。蒸気タービンは、作動原理、排気方式、サイズ、用途によって異なります。

「最適な」タービンは、最大限の発電出力を目指すのか、熱電併給を行うのか、プロセス蒸気を供給するのか、機械駆動用として使用するのかによって決まります。

蒸気タービンの効率を決める要因は何ですか？

効率はタービン単体だけで決まるものではありません。入口の蒸気条件、タービン内での膨張状態、排気側の処理方法によって決まります。蒸気が湿っていたり、不安定であったり、設計圧力を下回っていたりすると、適切に設計されたタービンでも性能を発揮できない場合があります。

通常、主に次の項目を確認します。

• 入口蒸気圧力と温度
• 蒸気流量
• 排気圧力または復水器の性能
• 翼の状態と内部クリアランス
• シール漏れと軸受の健全性
• 設計点に対する負荷範囲

よくある間違いは、銘板上の仕様だけで蒸気タービンを評価することです。実際の性能は、タービンの定格出力だけでなく、サイクル全体に大きく左右されます。

蒸気タービンはどこで使用され、どのような場合に別のターボ機械が適していますか？

蒸気を発生させられる熱源がすでに施設内にある場合、または排熱を経済的に回収できる場合、蒸気タービンは適しています。そのため、火力発電所、排熱回収システム、電力とプロセス蒸気の両方を必要とする産業施設で広く使用されています。

一方、特に起動の速い電源、コンパクトなレイアウト、または特定の燃料柔軟性が求められる場合には、ガスタービンの方が適していることもあります。例えば、SINO-QNPはガスタービンも複数のモデルで提供しており、出力範囲は2 MWから114.5 MWまでです。モデルに応じて、天然ガス、軽油、ディーゼル、コークス炉ガス、水素混焼、MLCV燃料などが公表されている対応燃料に含まれます。これは、あらゆるケースで蒸気タービンに置き換わるという意味ではありませんが、ターボ機械の選定は、単一の機械タイプだけを見るのではなく、常にエネルギー源と用途から始める必要があることを示しています。

蒸気タービンを比較する際、調査担当者や購入者はまず何を確認すべきですか？

まずプロセス条件を確認してください。ブランド、レイアウト、見積もりを比較する前に、タービンがその仕事を実行できるかどうかを決める運転データを収集します。

• 必要な出力または駆動機器の負荷
• 蒸気入口圧力、温度、流量範囲
• 想定される排気条件
• 運転パターン：ベースロード、可変負荷、または待機運転
• 抽気またはプロセス蒸気の必要性
• 冷却水、設置スペース、保全作業スペースなどのサイト条件

この情報がなければ、実際には同じ用途向けに設計されていないタービンを比較してしまいがちです。その結果、効率に関する誤解を招く主張や、容量選定の誤りにつながります。

実際の運転では、何が問題になりやすいですか？

最も頻繁に発生する問題は、不可解なものではありません。通常は、蒸気品質、運転条件の管理不良、または保全の遅れに起因します。湿り蒸気は翼を侵食する可能性があります。汚れは流れの状態を悪化させます。シールの摩耗は漏れを増加させます。軸受の問題は振動とロータの安定性に影響します。また、復水器の問題によって、タービンが想定どおりに蒸気を十分膨張させられなくなり、全体の出力が低下することもあります。

タービンの状態を確認する場合は、単独の測定値ではなく、トレンドデータに注目してください。振動、熱消費率、蒸気消費量、排気圧力、または起動挙動の変化は、目に見える故障が発生するより早く異常を示すことがよくあります。

蒸気タービンは発電専用ですか？

決してそうではありません。発電が最もよく知られた用途ですが、蒸気タービンは産業分野でコンプレッサー、ポンプ、その他の回転機器の駆動にも使用されます。熱電併給システムでは、電力出力と有効な熱供給の両方を同時に支えることができます。この二重の役割が、プロセス産業で蒸気タービンが現在も重要であり続ける理由の一つです。

目安として、蒸気タービンを正しく理解したいなら、タービンのケーシングだけを見てはいけません。蒸気の発生から軸仕事、排気の利用に至るまで、エネルギーの流れ全体を確認してください。実際の性能を理解する鍵は、そこにあります。
