Co je parní turbína a jak přeměňuje tepelnou energii na elektrickou energii?

Proč jsou parní turbíny při výrobě elektřiny tak důležité?

Parní turbína je ústředním prvkem mnoha energetických systémů, protože s vysokou spolehlivostí a nepřetržitým výkonem přeměňuje teplo na využitelný výkon hřídele. Jednoduše řečeno, palivo nebo jiný zdroj tepla přivede vodu k varu, pára expanduje turbínou a rotující hřídel může pohánět generátor k výrobě elektřiny. Pokud se snažíte pochopit, jak elektrárna skutečně přeměňuje tepelnou energii na elektrickou energii, parní turbína je zařízení, které tento přechod energie činí názorným a praktickým.

Proto se parní turbíny používají v elektrárnách, průmyslových kogeneračních závodech, rafineriích, chemických provozech a dalších procesních odvětvích. Nejsou jen „velké rotující stroje“. Jejich konstrukce výrazně ovlivňuje účinnost provozu, stabilitu výkonu, plánování údržby i množství užitečné práce, které lze z páry získat před ztrátou této energie.

Co přesně je parní turbína?

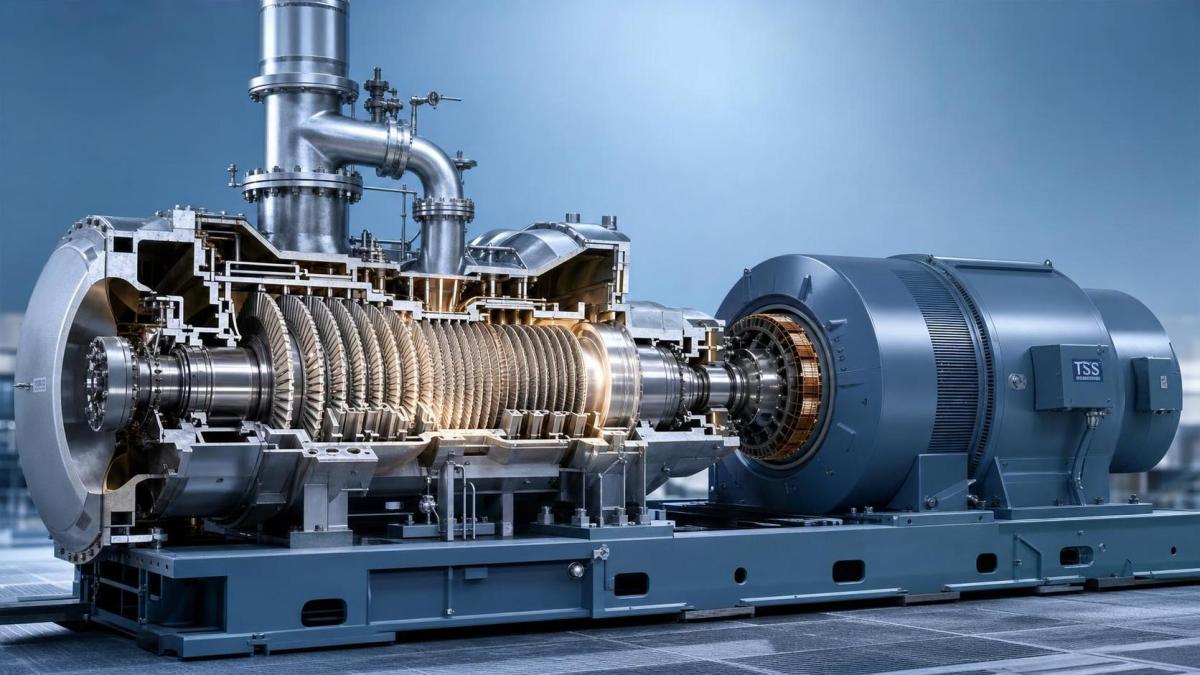

Parní turbína je rotační stroj, který přeměňuje tlakovou a tepelnou energii páry na mechanický rotační pohyb. Pára prochází řadou pevných a pohyblivých lopatek. Při expanzi a změně směru pára předává energii rotoru. Rotor otáčí hřídelí a ta může pohánět zařízení, jako je elektrický generátor, kompresor nebo čerpadlo.

Klíčové je, že turbína sama o sobě energii nevytváří. Přeměňuje tepelnou energii, která již existuje ve vysoce energetické páře, na mechanický výkon využitelný na jiném místě.

Jak parní turbína přeměňuje tepelnou energii na výkon?

K přeměně dochází postupně, nikoli v jediném náhlém kroku. Vysokotlaká pára vstupuje do turbíny a prochází tryskami nebo pevnými lopatkami, které urychlují její proudění. Takto urychlená pára následně naráží na rotující lopatky upevněné na rotoru nebo přes ně proudí. Jak pára expanduje, její energie klesá a její část se mění na otáčení hřídele.

Prakticky si to lze představit takto:

1. Teplo přemění vodu na vysokotlakou páru o vysoké teplotě.
2. Pára vstupuje do turbíny a expanduje v průtočných kanálech.
3. Expandující pára tlačí na lopatky rotoru.
4. Rotor otáčí hřídelí.
5. Hřídel pohání generátor, který přeměňuje mechanické otáčení na elektřinu.

Ne veškerá tepelná energie páry se přemění na užitečný výkon. Část se ztrácí výfukem, třením, úniky a dalšími neúčinnostmi. Proto záleží na vstupních podmínkách, konstrukci lopatek, těsnění i odvádění výfukové páry.

Jaké jsou hlavní části systému parní turbíny?

Když lidé říkají „parní turbína“, často tím myslí celý turbínový agregát, ale základní sestava zahrnuje několik částí, z nichž každá ovlivňuje výkon:

• Rotor a hřídel: rotující prvek, který dodává mechanický výkon.
• Lopatky: pevné a pohyblivé lopatky usměrňují proudění páry a získávají z ní energii.
• Skříň: tlakový plášť obklopující turbínu.
• Ložiska: podpírají rotor a udržují stabilní otáčení.
• Těsnění: omezují únik páry a pomáhají zachovat účinnost.
• Regulátor a regulační ventily: řídí přívod páry a otáčky.
• Výfuková část: odvádí páru s nižší energií do kondenzátoru nebo k dalšímu využití v procesu.

V reálných provozech jsou s provozem turbíny propojeny také kotel nebo zdroj zpětného získávání tepla, kondenzátor, mazací systém, řídicí systém a generátor.

Jsou všechny parní turbíny stejné?

Ne, a právě zde mnozí začínající zájemci toto téma příliš zjednodušují. Parní turbíny se liší podle principu provozu, uspořádání výfuku, velikosti a účelu použití.

„Nejlepší“ turbína závisí na tom, zda je cílem maximální výroba elektřiny, kombinovaná výroba tepla a elektřiny, dodávka procesní páry nebo pohon mechanických zařízení.

Co určuje účinnost parní turbíny?

Účinnost nikdy nezávisí pouze na turbíně. Závisí na vstupních parametrech páry, kvalitě její expanze turbínou a způsobu řešení výfukové strany. I dobře navržená turbína může mít horší výkon, pokud je pára mokrá, nestabilní nebo má nižší než projektovaný tlak.

Mezi hlavní kontrolované parametry obvykle patří:

• Vstupní tlak a teplota páry
• Průtok páry
• Výfukový tlak nebo výkon kondenzátoru
• Stav lopatek a vnitřní vůle
• Úniky přes těsnění a stav ložisek
• Rozsah zatížení ve vztahu k projektovanému bodu

Častou chybou je hodnocení parní turbíny pouze podle údajů na typovém štítku. Skutečný výkon silně závisí na celém cyklu, nikoli jen na jmenovitém výkonu turbíny.

Kde se parní turbíny používají a kdy je vhodnější jiný turbínový stroj?

Parní turbíny jsou vhodné v provozech, které již mají zdroj tepla schopný vyrábět páru, nebo kde lze ekonomicky využít odpadní teplo. Proto se běžně používají v tepelných elektrárnách, systémech zpětného získávání odpadního tepla a průmyslových provozech, které potřebují elektřinu i procesní páru.

V jiných případech může být vhodnější plynová turbína, zejména pokud je důležitý rychlý náběh výkonu, kompaktní uspořádání nebo flexibilita konkrétního paliva. SINO-QNP například nabízí také varianty plynových turbín v několika modelech od 2 MW do 114.5 MW, s deklarovanou podporou paliv zahrnujících zemní plyn, lehký topný olej, naftu, koksárenský plyn, směs s vodíkem a paliva MLCV v závislosti na modelu. To neznamená, že plynová turbína vždy nahrazuje parní turbínu, ale pomáhá vysvětlit, proč výběr turbínových strojů vždy začíná u zdroje energie a požadovaného účelu, nikoli u jednoho typu stroje posuzovaného izolovaně.

Na co by se měl výzkumník nebo kupující při porovnávání parních turbín zaměřit jako první?

Začněte procesními podmínkami. Před porovnáváním značek, uspořádání nebo nabídek shromážděte provozní údaje, které určují, zda turbína dokáže danou úlohu splnit.

• Požadovaný výkon nebo požadovaný výkon poháněného zařízení
• Vstupní tlak, teplota a rozsah průtoku páry
• Očekávané parametry výfuku
• Provozní režim: základní zatížení, proměnné zatížení nebo pohotovostní režim
• Požadavek na odběrovou nebo procesní páru
• Omezení stanoviště, jako je chladicí voda, prostor a přístup pro údržbu

Bez těchto informací lze snadno porovnávat turbíny, které ve skutečnosti nejsou určeny pro stejný provoz. To vede k zavádějícím tvrzením o účinnosti a chybám při dimenzování.

Co se při skutečném provozu obvykle pokazí?

Nejčastější problémy nejsou záhadné. Obvykle souvisejí s kvalitou páry, nedostatečnou kontrolou provozních podmínek nebo opožděnou údržbou. Mokrá pára může erodovat lopatky. Zanášení zhoršuje kvalitu proudění. Opotřebení těsnění zvyšuje úniky. Problémy s ložisky ovlivňují vibrace a stabilitu rotoru. Problémy s kondenzátorem mohou také snižovat celkový výkon, protože turbína nedokáže expandovat páru tak účinně, jak bylo zamýšleno.

Při posuzování stavu turbíny věnujte pozornost trendovým údajům, nikoli jedinému izolovanému měření. Změny vibrací, měrné spotřeby tepla, spotřeby páry, výfukového tlaku nebo chování při spouštění často odhalí problém dříve než viditelné selhání.

Slouží parní turbína pouze k výrobě elektřiny?

Vůbec ne. Výroba elektřiny je nejznámější použití, ale parní turbíny také pohánějí kompresory, čerpadla a další rotační zařízení v průmyslových provozech. V systémech kombinované výroby tepla a elektřiny mohou současně zajišťovat elektrický výkon i užitečné tepelné využití. Právě tato dvojí úloha je jedním z důvodů, proč zůstávají tak důležité v procesním průmyslu.

Dobrým orientačním pravidlem je toto: pokud chcete parní turbíně správně porozumět, nezastavujte se u skříně turbíny. Sledujte celou energetickou cestu od výroby páry přes práci hřídele až po využití výfukové páry. Právě tam se ukazuje skutečný příběh výkonu.
