De ce sunt turbinele cu abur atât de importante în producerea energiei electrice?

O turbină cu abur se află în centrul multor sisteme energetice deoarece transformă căldura în putere utilă la arbore, cu un nivel ridicat de fiabilitate și o producție continuă. În termeni simpli, combustibilul sau o altă sursă de căldură încălzește apa până când aceasta se transformă în abur, aburul se destinde prin turbină, iar arborele rotativ poate antrena un generator pentru a produce energie electrică. Dacă încercați să înțelegeți cum transformă efectiv o centrală electrică energia termică în energie electrică, turbina cu abur este utilajul care face această tranziție energetică vizibilă și practică.

De aceea, turbinele cu abur se regăsesc în centrale electrice de utilitate publică, centrale industriale de cogenerare, rafinării, instalații chimice și alte industrii de proces. Ele nu sunt doar „mașini mari care se rotesc”. Proiectarea lor influențează în mod semnificativ eficiența centralei, stabilitatea producției, planificarea întreținerii și cantitatea de lucru util care poate fi extrasă din abur înainte ca energia respectivă să se piardă.

Ce este, mai exact, o turbină cu abur?

O turbină cu abur este o mașină rotativă care transformă energia presiunii și temperaturii aburului în rotație mecanică. Aburul trece printr-o serie de palete fixe și mobile. Pe măsură ce aburul se destinde și își schimbă direcția, acesta transferă energie rotorului. Rotorul rotește un arbore, iar arborele poate antrena echipamente precum un generator electric, un compresor sau o pompă.

Ideea esențială este că turbina nu creează energie de una singură. Ea transformă energia termică deja existentă în aburul cu potențial energetic ridicat în putere mecanică, care poate fi utilizată în altă parte.

Cum transformă o turbină cu abur energia termică în putere?

Transformarea are loc în etape, nu într-un singur pas brusc. Aburul de înaltă presiune intră în turbină și trece prin duze sau palete fixe care accelerează curgerea. Aburul aflat în mișcare rapidă lovește apoi paletele rotative montate pe rotor sau trece peste acestea. Pe măsură ce aburul se destinde, energia sa scade, iar o parte din această energie se transformă în rotația arborelui.

Un mod practic de a vizualiza procesul este următorul:

1. Căldura transformă apa în abur de înaltă presiune și temperatură.
2. Aburul intră în turbină și se destinde prin canalele de curgere.
3. Aburul în expansiune împinge paletele rotorului.
4. Rotorul rotește arborele.
5. Arborele antrenează un generator, care transformă rotația mecanică în energie electrică.

Nu întreaga energie termică a aburului devine putere utilă. O parte se pierde prin evacuare, frecare, scăpări și alte ineficiențe. De aceea, condițiile de admisie, proiectarea paletelor, etanșarea și gestionarea evacuării sunt toate importante.

Care sunt principalele componente ale unui sistem de turbină cu abur?

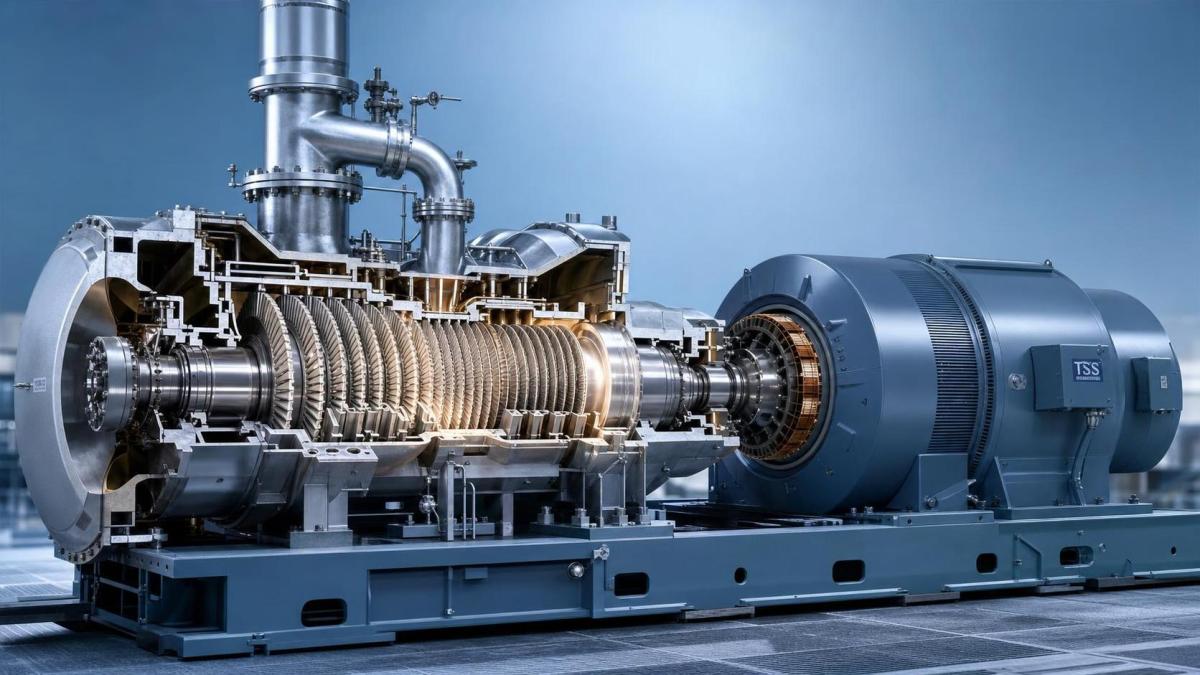

Atunci când oamenii spun „turbină cu abur”, se referă adesea la întregul ansamblu de turbină, însă ansamblul de bază include mai multe componente, fiecare influențând performanța:

• Rotorul și arborele: elementul rotativ care furnizează puterea mecanică.
• Paletele: paletele fixe și mobile ghidează curgerea aburului și extrag energia.
• Carcasa: învelișul care reține presiunea în jurul turbinei.
• Lagărele: susțin rotorul și mențin stabilitatea rotației.
• Etanșările: reduc pierderile de abur și contribuie la menținerea eficienței.
• Regulatorul și supapele de control: reglează admisia aburului și turația.
• Secțiunea de evacuare: direcționează aburul cu energie redusă către un condensator sau către utilizarea într-un proces din aval.

În instalațiile reale, cazanul sau sursa de recuperare a căldurii, condensatorul, sistemul de ungere, sistemul de control și generatorul sunt, de asemenea, integrate în funcționarea turbinei.

Sunt toate turbinele cu abur la fel?

Nu, iar aici mulți cercetători aflați la început simplifică excesiv subiectul. Turbinele cu abur diferă în funcție de principiul de funcționare, configurația evacuării, dimensiune și regimul de utilizare.

„Cea mai bună” turbină depinde de obiectiv: producție electrică maximă, producție combinată de energie electrică și termică, furnizare de abur pentru proces sau acționarea mecanică a echipamentelor.

Ce determină eficiența unei turbine cu abur?

Eficiența nu depinde niciodată numai de turbină. Ea depinde de condițiile aburului la admisie, de calitatea destinderii în turbină și de modul în care este gestionată partea de evacuare. O turbină bine proiectată poate avea în continuare performanțe slabe dacă aburul este umed, instabil sau are o presiune mai mică decât cea de proiectare.

Principalele verificări sunt, de obicei, următoarele:

• Presiunea și temperatura aburului la admisie
• Debitul de abur
• Presiunea de evacuare sau performanța condensatorului
• Starea paletelor și jocurile interne
• Pierderile prin etanșări și starea lagărelor
• Domeniul de sarcină în raport cu punctul de proiectare

O greșeală frecventă este evaluarea unei turbine cu abur doar pe baza datelor de pe plăcuța de identificare. Performanța reală depinde în mare măsură de întregul ciclu, nu doar de puterea nominală a turbinei.

Unde sunt utilizate turbinele cu abur și când este mai potrivită o altă turbomașină?

Turbinele cu abur sunt potrivite atunci când o instalație dispune deja de o sursă de căldură capabilă să producă abur sau când căldura de evacuare poate fi recuperată în mod economic. De aceea, acestea sunt frecvent utilizate în centrale termice, sisteme de recuperare a căldurii reziduale și instalații industriale care au nevoie atât de energie electrică, cât și de abur pentru proces.

În alte situații, o turbină cu gaz poate fi mai potrivită, în special atunci când sunt importante pornirea rapidă, configurația compactă sau flexibilitatea utilizării anumitor combustibili. De exemplu, SINO-QNP oferă, de asemenea, opțiuni de Turbine cu gaz în mai multe modele, de la 2 MW până la 114.5 MW, cu o gamă de combustibili publicată care include gaz natural, păcură ușoară, motorină, gaz de cocserie, amestecuri cu hidrogen și combustibili MLCV, în funcție de model. Acest lucru nu înlocuiește o turbină cu abur în toate situațiile, dar explică de ce selectarea turbomașinii începe întotdeauna cu sursa de energie și regimul de utilizare, nu cu un singur tip de utilaj analizat în mod izolat.

La ce ar trebui să se uite mai întâi un cercetător sau un cumpărător atunci când compară turbine cu abur?

Începeți cu condițiile procesului. Înainte de a compara mărci, configurații sau oferte, colectați datele de funcționare care stabilesc dacă turbina poate îndeplini cerințele aplicației.

• Puterea necesară sau regimul de funcționare al echipamentului antrenat
• Presiunea, temperatura și domeniul debitului aburului la admisie
• Condițiile preconizate la evacuare
• Regimul de funcționare: sarcină de bază, sarcină variabilă sau regim de așteptare
• Necesitatea extracției sau a aburului pentru proces
• Condițiile specifice amplasamentului, precum apa de răcire, spațiul și accesul pentru întreținere

Fără aceste informații, este ușor să comparați turbine care nu sunt proiectate efectiv pentru același regim de utilizare. Acest lucru conduce la afirmații înșelătoare privind eficiența și la erori de dimensionare.

Ce probleme apar de obicei în funcționarea reală?

Cele mai frecvente probleme nu sunt misterioase. De obicei, acestea sunt legate de calitatea aburului, controlul necorespunzător al condițiilor de funcționare sau întreținerea amânată. Aburul umed poate eroda paletele. Depunerile reduc calitatea curgerii. Uzura etanșărilor crește pierderile. Problemele lagărelor afectează vibrațiile și stabilitatea rotorului. Problemele condensatorului pot reduce, de asemenea, producția totală, deoarece turbina nu poate destinde aburul la fel de eficient pe cât a fost prevăzut.

Dacă evaluați starea unei turbine, acordați atenție datelor de trend, nu unei singure valori izolate. Modificările vibrațiilor, consumului specific de abur, presiunii de evacuare sau comportamentului la pornire indică adesea problemele mai devreme decât o defecțiune vizibilă.

O turbină cu abur este utilizată doar pentru producerea energiei electrice?

Nicidecum. Producerea energiei electrice este cea mai cunoscută utilizare, însă turbinele cu abur antrenează și compresoare, pompe și alte echipamente rotative în aplicații industriale. În sistemele de producere combinată a energiei electrice și termice, acestea pot susține simultan atât producția electrică, cât și furnizarea de energie termică utilă. Acest rol dublu este unul dintre motivele pentru care rămân atât de relevante în industriile de proces.

O regulă practică este următoarea: dacă doriți să înțelegeți corect o turbină cu abur, nu vă opriți la carcasa turbinei. Analizați întregul traseu energetic, de la generarea aburului la lucrul mecanic la arbore și până la utilizarea aburului evacuat. Acolo se află adevărata imagine a performanței.
