Che cos'è una turbina a vapore e come converte l'energia termica in energia elettrica?

Perché le turbine a vapore sono così importanti nella generazione di energia?

Una turbina a vapore si trova al centro di molti sistemi energetici perché trasforma il calore in potenza utile sull’albero, con elevata affidabilità e produzione continua. In termini semplici, il combustibile o un’altra fonte di calore porta l’acqua a ebollizione; il vapore si espande attraverso la turbina e l’albero rotante può azionare un generatore per produrre elettricità. Se si cerca di capire come una centrale elettrica converta effettivamente l’energia termica in energia elettrica, la turbina a vapore è la macchina che rende questa transizione energetica visibile e concreta.

Per questo le turbine a vapore sono presenti nelle centrali elettriche, negli impianti industriali di cogenerazione, nelle raffinerie, negli stabilimenti chimici e in altri settori di processo. Non sono semplicemente “grandi macchine rotanti”. La loro progettazione influisce direttamente sull’efficienza dell’impianto, sulla stabilità della produzione, sulla pianificazione della manutenzione e sulla quantità di lavoro utile che può essere estratta dal vapore prima che tale energia vada persa.

Che cos’è esattamente una turbina a vapore?

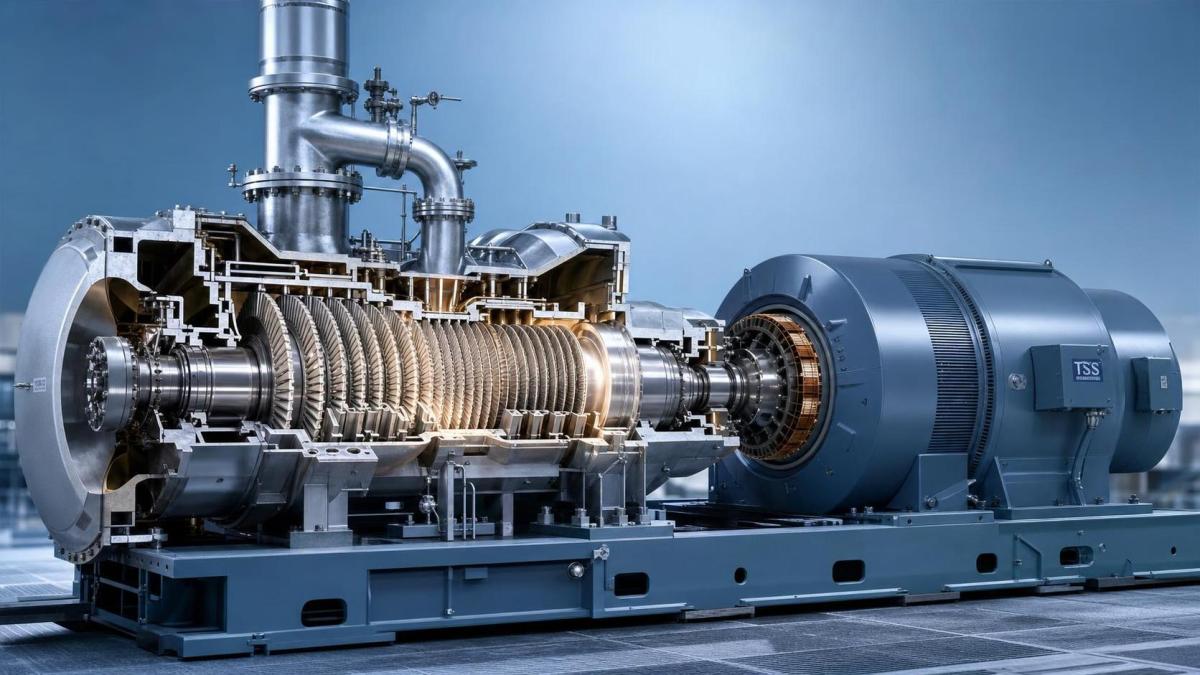

Una turbina a vapore è una macchina rotante che converte l’energia di pressione e temperatura del vapore in rotazione meccanica. Il vapore attraversa una serie di palette fisse e mobili. Quando il vapore si espande e cambia direzione, trasferisce energia al rotore. Il rotore fa ruotare un albero, che può azionare apparecchiature come un generatore elettrico, un compressore o una pompa.

Il punto fondamentale è che la turbina non crea energia autonomamente. Converte l’energia termica già presente nel vapore ad alta energia in potenza meccanica utilizzabile altrove.

Come converte una turbina a vapore l’energia termica in potenza?

La conversione avviene per fasi, anziché in un unico passaggio improvviso. Il vapore ad alta pressione entra nella turbina e attraversa ugelli o palette fisse che accelerano il flusso. Il vapore in rapido movimento colpisce quindi le palette rotanti montate sul rotore o vi scorre sopra. Durante l’espansione, l’energia del vapore diminuisce e una parte di essa si trasforma in rotazione dell’albero.

Un modo pratico per visualizzare il processo è il seguente:

1. Il calore trasforma l’acqua in vapore ad alta pressione e alta temperatura.
2. Il vapore entra nella turbina e si espande attraverso i passaggi del flusso.
3. Il vapore in espansione spinge le palette del rotore.
4. Il rotore fa ruotare l’albero.
5. L’albero aziona un generatore, che converte la rotazione meccanica in elettricità.

Non tutta l’energia termica del vapore diventa potenza utile. Una parte viene persa attraverso lo scarico, l’attrito, le perdite e altre inefficienze. Per questo sono importanti le condizioni di ingresso, la progettazione delle palette, la tenuta e la gestione dello scarico.

Quali sono i componenti principali di un sistema a turbina a vapore?

Quando si parla di “turbina a vapore”, spesso si intende l’intero gruppo turbina, ma l’insieme principale comprende diversi componenti, ciascuno dei quali influisce sulle prestazioni:

• Rotore e albero: l’elemento rotante che trasmette la potenza meccanica.
• Palette: le palette fisse e mobili guidano il flusso di vapore ed estraggono energia.
• Cassa: l’involucro della turbina che contiene la pressione.
• Cuscinetti: sostengono il rotore e mantengono stabile la rotazione.
• Tenute: riducono le perdite di vapore e contribuiscono a preservare l’efficienza.
• Regolatore e valvole di controllo: regolano l’ammissione del vapore e la velocità.
• Sezione di scarico: convoglia il vapore a minore energia verso un condensatore o verso un utilizzo a valle nel processo.

Negli impianti reali sono inoltre presenti la caldaia o la fonte di recupero del calore, il condensatore, il sistema di lubrificazione, il sistema di controllo e il generatore, tutti integrati nel funzionamento della turbina.

Tutte le turbine a vapore sono uguali?

No, ed è proprio questo l’aspetto che molti ricercatori alle prime armi tendono a semplificare eccessivamente. Le turbine a vapore differiscono per principio di funzionamento, configurazione dello scarico, dimensioni e applicazione.

La turbina “migliore” dipende dal fatto che l’obiettivo sia massimizzare la produzione elettrica, realizzare cogenerazione, fornire vapore di processo o svolgere un servizio di azionamento meccanico.

Da cosa dipende l’efficienza di una turbina a vapore?

L’efficienza non dipende mai esclusivamente dalla turbina. Dipende dalle condizioni del vapore in ingresso, dalla qualità dell’espansione attraverso la turbina e dalla gestione del lato di scarico. Una turbina ben progettata può comunque offrire prestazioni inferiori alle attese se il vapore è umido, instabile o a una pressione inferiore a quella di progetto.

I principali controlli sono generalmente i seguenti:

• Pressione e temperatura del vapore in ingresso
• Portata del vapore
• Pressione di scarico o prestazioni del condensatore
• Condizioni delle palette e giochi interni
• Perdite dalle tenute e stato dei cuscinetti
• Intervallo di carico rispetto al punto di progetto

Un errore comune consiste nel valutare una turbina a vapore basandosi esclusivamente sulla potenza di targa. Le prestazioni effettive dipendono in larga misura dall’intero ciclo, non solo dalla potenza nominale della turbina.

Dove vengono utilizzate le turbine a vapore e quando un’altra turbomacchina è più adatta?

Le turbine a vapore sono particolarmente adatte quando un impianto dispone già di una fonte di calore in grado di produrre vapore oppure quando il calore di scarico può essere recuperato in modo economicamente conveniente. Per questo sono comuni nelle centrali termoelettriche, nei sistemi di recupero del calore di scarto e nei siti industriali che necessitano sia di elettricità sia di vapore di processo.

In altri casi, una turbina a gas può essere più adatta, soprattutto quando sono importanti l’avviamento rapido, la configurazione compatta o una specifica flessibilità del combustibile. Ad esempio, SINO-QNP offre anche opzioni Gas Turbine in diversi modelli da 2 MW fino a 114.5 MW, con compatibilità dichiarata con gas naturale, olio combustibile leggero, diesel, gas di cokeria, miscele con idrogeno e combustibili MLCV, a seconda del modello. Ciò non sostituisce una turbina a vapore in ogni situazione, ma aiuta a spiegare perché la scelta delle turbomacchine debba sempre partire dalla fonte energetica e dal servizio richiesto, non da un unico tipo di macchina considerato isolatamente.

Cosa dovrebbe valutare per primo un ricercatore o un acquirente nel confrontare le turbine a vapore?

È necessario partire dalle condizioni di processo. Prima di confrontare marchi, configurazioni o offerte, occorre raccogliere i dati operativi che determinano se la turbina è in grado di svolgere il lavoro richiesto.

• Potenza richiesta o servizio richiesto dall’apparecchiatura azionata
• Pressione, temperatura e intervallo di portata del vapore in ingresso
• Condizioni previste del vapore di scarico
• Modalità di funzionamento: carico di base, carico variabile o standby
• Necessità di estrazione o di vapore di processo
• Vincoli del sito, come acqua di raffreddamento, spazio e accesso per la manutenzione

Senza queste informazioni, è facile confrontare turbine che non sono effettivamente progettate per lo stesso servizio. Questo porta a dichiarazioni fuorvianti sull’efficienza e a errori di dimensionamento.

Cosa si verifica più spesso durante il funzionamento reale?

I problemi più frequenti non sono misteriosi. Di solito sono riconducibili alla qualità del vapore, a uno scarso controllo delle condizioni operative o a interventi di manutenzione posticipati. Il vapore umido può erodere le palette. Le incrostazioni riducono la qualità del flusso. L’usura delle tenute aumenta le perdite. I problemi ai cuscinetti influiscono sulle vibrazioni e sulla stabilità del rotore. Anche i problemi al condensatore possono ridurre la produzione complessiva, perché la turbina non riesce a espandere il vapore con la stessa efficacia prevista.

Quando si valuta lo stato di una turbina, è importante prestare attenzione ai dati di tendenza, anziché a una singola lettura isolata. Le variazioni delle vibrazioni, del consumo termico, del consumo di vapore, della pressione di scarico o del comportamento durante l’avviamento spesso rivelano un problema prima di un guasto visibile.

Una turbina a vapore serve esclusivamente alla generazione di elettricità?

Assolutamente no. La generazione di elettricità è l’utilizzo più conosciuto, ma le turbine a vapore azionano anche compressori, pompe e altre apparecchiature rotanti negli impianti industriali. Nei sistemi di cogenerazione possono supportare contemporaneamente sia la produzione elettrica sia un utile servizio termico. Questo duplice ruolo è uno dei motivi per cui continuano a essere così rilevanti nei settori di processo.

Una buona regola pratica è la seguente: per comprendere correttamente una turbina a vapore, non bisogna fermarsi alla cassa della turbina. Occorre esaminare l’intero percorso energetico, dalla generazione del vapore al lavoro sull’albero fino all’utilizzo dello scarico. È lì che si trova il quadro reale delle prestazioni.
