Qu’est-ce qu’une turbine à vapeur et comment convertit-elle l’énergie thermique en puissance ?

Pourquoi les turbines à vapeur sont-elles si importantes dans la production d'électricité ?

Une turbine à vapeur se trouve au cœur de nombreux systèmes énergétiques, car elle transforme la chaleur en puissance utile sur l'arbre, avec une grande fiabilité et une production continue. En termes simples, un combustible ou une autre source de chaleur porte l'eau à ébullition, la vapeur se détend dans la turbine et l'arbre en rotation peut entraîner un générateur pour produire de l'électricité. Si vous cherchez à comprendre comment une centrale électrique convertit réellement l'énergie thermique en électricité, la turbine à vapeur est la machine qui rend cette transition énergétique visible et concrète.

C'est pourquoi les turbines à vapeur sont présentes dans les centrales électriques, les installations industrielles de cogénération, les raffineries, les sites chimiques et d'autres industries de procédés. Ce ne sont pas simplement de « grandes machines en rotation ». Leur conception influence fortement le rendement de l'installation, la stabilité de la production, la planification de la maintenance et la quantité de travail utile pouvant être extraite de la vapeur avant que cette énergie ne soit perdue.

Qu'est-ce qu'une turbine à vapeur exactement ?

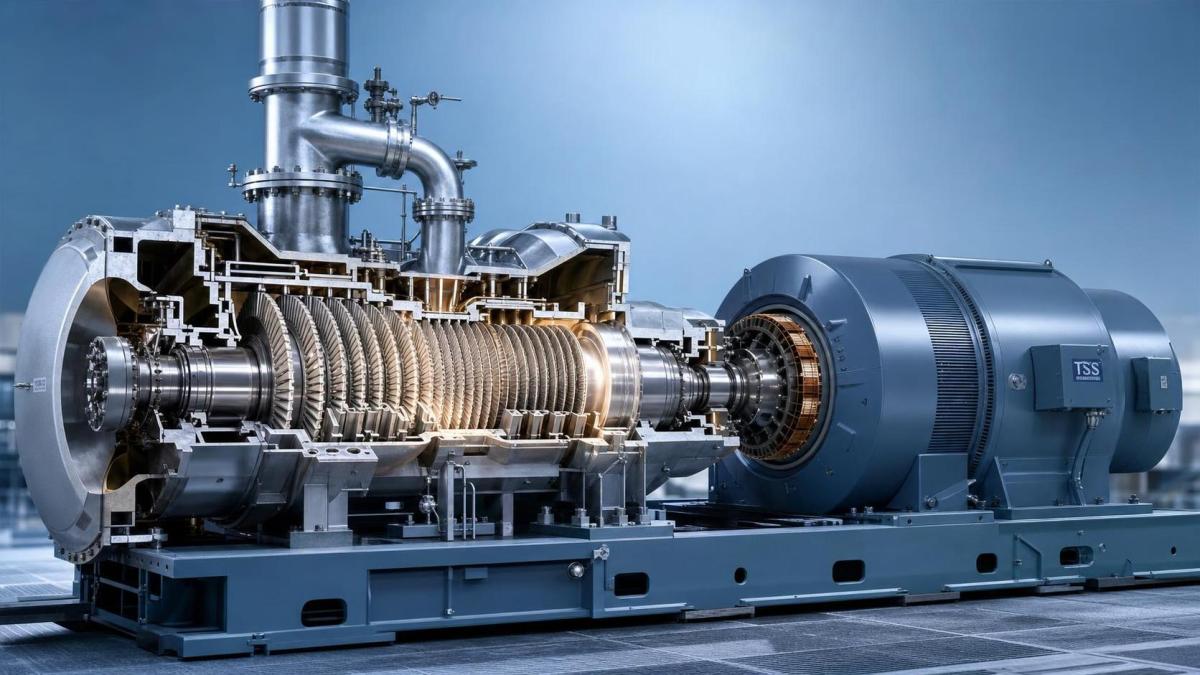

Une turbine à vapeur est une machine rotative qui convertit l'énergie de pression et de température de la vapeur en rotation mécanique. La vapeur circule à travers une série d'aubes fixes et mobiles. Lorsque la vapeur se détend et change de direction, elle transfère son énergie au rotor. Celui-ci fait tourner un arbre, qui peut entraîner des équipements tels qu'un générateur électrique, un compresseur ou une pompe.

Le point essentiel est que la turbine ne crée pas elle-même d'énergie. Elle convertit l'énergie thermique déjà présente dans la vapeur à haute énergie en puissance mécanique utilisable ailleurs.

Comment une turbine à vapeur convertit-elle l'énergie thermique en puissance ?

La conversion s'effectue par étapes plutôt qu'en une seule fois. La vapeur haute pression entre dans la turbine et traverse des tuyères ou des aubes fixes qui accélèrent le flux. Cette vapeur en mouvement rapide heurte ensuite les aubes mobiles montées sur le rotor ou passe sur celles-ci. À mesure que la vapeur se détend, son énergie diminue et une partie de cette énergie se transforme en rotation de l'arbre.

Une manière pratique de se représenter le processus est la suivante :

1. La chaleur transforme l'eau en vapeur haute pression et haute température.
2. La vapeur entre dans la turbine et se détend dans les passages d'écoulement.
3. La vapeur en expansion pousse les aubes du rotor.
4. Le rotor fait tourner l'arbre.
5. L'arbre entraîne un générateur, qui convertit la rotation mécanique en électricité.

Toute l'énergie thermique de la vapeur ne devient pas une puissance utile. Une partie est perdue par l'échappement, les frottements, les fuites et d'autres inefficacités. C'est pourquoi les conditions d'admission, la conception des aubes, l'étanchéité et la gestion de l'échappement sont toutes importantes.

Quelles sont les principales parties d'un système de turbine à vapeur ?

Lorsque l'on parle de « turbine à vapeur », on désigne souvent l'ensemble de la ligne de turbine, mais l'ensemble principal comprend plusieurs composants qui influencent chacun les performances :

• Rotor et arbre : l'élément rotatif qui fournit la puissance mécanique.
• Aubes : les aubes fixes et mobiles orientent le flux de vapeur et en extraient l'énergie.
• Carter : l'enveloppe sous pression entourant la turbine.
• Paliers : ils supportent le rotor et assurent la stabilité de la rotation.
• Joints d'étanchéité : ils réduisent les fuites de vapeur et contribuent à préserver le rendement.
• Régulateur et vannes de commande : ils régulent l'admission de vapeur et la vitesse.
• Section d'échappement : elle dirige la vapeur à plus faible énergie vers un condenseur ou vers une utilisation en aval dans le procédé.

Dans les installations réelles, la chaudière ou la source de récupération de chaleur, le condenseur, le système de lubrification, le système de commande et le générateur sont également intégrés au fonctionnement de la turbine.

Toutes les turbines à vapeur sont-elles identiques ?

Non, et c'est là que de nombreux chercheurs débutants simplifient à l'excès le sujet. Les turbines à vapeur diffèrent par leur principe de fonctionnement, leur configuration d'échappement, leur taille et leur service.

La turbine « la plus adaptée » dépend de l'objectif : maximiser la production électrique, assurer une production combinée de chaleur et d'électricité, fournir de la vapeur de procédé ou entraîner mécaniquement des équipements.

Quels facteurs déterminent le rendement d'une turbine à vapeur ?

Le rendement ne dépend jamais de la turbine seule. Il dépend des conditions de la vapeur à l'entrée, de la qualité de la détente dans la turbine et de la manière dont le côté échappement est géré. Une turbine bien conçue peut néanmoins fonctionner en dessous de ses performances attendues si la vapeur est humide, instable ou à une pression inférieure à la pression de conception.

Les principaux contrôles portent généralement sur les éléments suivants :

• Pression et température de la vapeur d'admission
• Débit de vapeur
• Pression d'échappement ou performances du condenseur
• État des aubes et jeux internes
• Fuites des joints et état des paliers
• Plage de charge par rapport au point de conception

Une erreur courante consiste à évaluer une turbine à vapeur en se basant uniquement sur sa puissance nominale. Les performances réelles dépendent fortement de l'ensemble du cycle, et pas seulement de la puissance nominale de la turbine.

Où les turbines à vapeur sont-elles utilisées et dans quels cas une autre turbomachine serait-elle plus adaptée ?

Les turbines à vapeur sont particulièrement adaptées lorsqu'une installation dispose déjà d'une source de chaleur capable de produire de la vapeur, ou lorsque la chaleur d'échappement peut être récupérée de manière économique. C'est pourquoi elles sont courantes dans les centrales thermiques, les systèmes de récupération de chaleur résiduelle et les sites industriels ayant besoin à la fois d'électricité et de vapeur de procédé.

Dans d'autres cas, une turbine à gaz peut être plus adaptée, notamment lorsque le démarrage rapide, une configuration compacte ou une flexibilité spécifique en matière de combustible sont importants. Par exemple, SINO-QNP propose également des options de turbines à gaz dans plusieurs modèles de 2 MW à 114.5 MW, avec une compatibilité de combustibles publiée comprenant le gaz naturel, le fioul léger, le diesel, le gaz de cokerie, les mélanges avec de l'hydrogène et les combustibles MLCV selon le modèle. Cela ne remplace pas une turbine à vapeur dans tous les cas, mais cela montre pourquoi la sélection d'une turbomachine commence toujours par la source d'énergie et le service demandé, et non par un type de machine considéré isolément.

Que doit examiner en premier un chercheur ou un acheteur lorsqu'il compare des turbines à vapeur ?

Commencez par les conditions du procédé. Avant de comparer les marques, les configurations ou les devis, réunissez les données d'exploitation qui déterminent si la turbine peut accomplir la tâche demandée.

• Puissance de sortie requise ou service de l'équipement entraîné
• Pression, température et plage de débit de la vapeur d'admission
• Condition d'échappement prévue
• Mode de fonctionnement : charge de base, charge variable ou veille
• Besoin d'extraction ou de vapeur de procédé
• Contraintes du site telles que l'eau de refroidissement, l'espace et l'accès pour la maintenance

Sans ces informations, il est facile de comparer des turbines qui ne sont en réalité pas conçues pour le même service. Cela conduit à des affirmations trompeuses sur le rendement et à des erreurs de dimensionnement.

Quels problèmes surviennent généralement en fonctionnement réel ?

Les problèmes les plus fréquents ne sont pas mystérieux. Ils sont généralement liés à la qualité de la vapeur, à un mauvais contrôle des conditions de fonctionnement ou à une maintenance retardée. La vapeur humide peut éroder les aubes. L'encrassement réduit la qualité de l'écoulement. L'usure des joints augmente les fuites. Les problèmes de paliers affectent les vibrations et la stabilité du rotor. Les problèmes de condenseur peuvent également réduire la production globale, car la turbine ne peut pas détendre la vapeur aussi efficacement que prévu.

Si vous évaluez l'état d'une turbine, prêtez attention aux données de tendance plutôt qu'à une mesure isolée. Les variations des vibrations, de la consommation spécifique de vapeur, de la pression d'échappement ou du comportement au démarrage révèlent souvent les problèmes plus tôt qu'une défaillance visible.

Une turbine à vapeur sert-elle uniquement à produire de l'électricité ?

Pas du tout. La production d'électricité est l'utilisation la plus connue, mais les turbines à vapeur entraînent également des compresseurs, des pompes et d'autres équipements rotatifs dans les installations industrielles. Dans les systèmes de cogénération, elles peuvent contribuer à la fois à la production électrique et à la fourniture de chaleur utile. Ce double rôle explique en partie pourquoi elles restent si pertinentes dans les industries de procédés.

Une bonne règle générale est la suivante : si vous voulez comprendre correctement une turbine à vapeur, ne vous arrêtez pas au carter de la turbine. Examinez l'ensemble du parcours énergétique, de la production de vapeur au travail sur l'arbre, puis à l'utilisation de la vapeur d'échappement. C'est là que se trouve la véritable histoire des performances.
