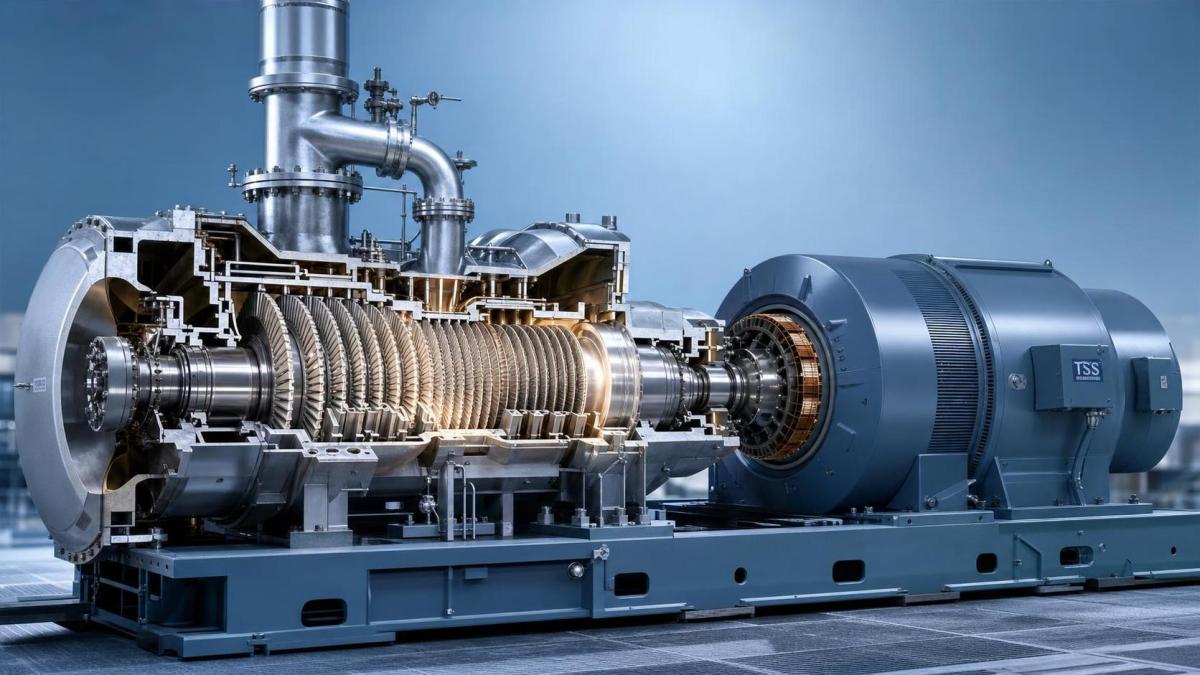

ما هو التوربين البخاري وكيف يحوّل الطاقة الحرارية إلى طاقة؟
لماذا تُعدّ التوربينات البخارية مهمة إلى هذا الحد في توليد الطاقة؟
يقع التوربين البخاري في قلب العديد من أنظمة الطاقة، لأنه يحوّل الحرارة إلى قدرة مفيدة على عمود الدوران بدرجة عالية من الموثوقية وبإنتاج مستمر. وبعبارات بسيطة، يعمل الوقود أو أي مصدر حراري آخر على غلي الماء، ثم يتمدّد البخار عبر التوربين، ويمكن لعمود الدوران تشغيل مولد لإنتاج الكهرباء. وإذا كنت تحاول فهم كيفية تحويل محطة الطاقة للطاقة الحرارية إلى طاقة فعلية، فإن التوربين البخاري هو المعدة التي تجعل هذا التحول في الطاقة واضحًا وعمليًا.
ولهذا السبب تظهر التوربينات البخارية في محطات توليد الكهرباء التابعة للمرافق، ومحطات التوليد المشترك الصناعية، والمصافي، والمنشآت الكيميائية، وغيرها من الصناعات المعتمدة على العمليات. فهي ليست مجرد «آلات دوارة ضخمة». إذ يؤثر تصميمها تأثيرًا كبيرًا في كفاءة المحطة، واستقرار الإنتاج، وتخطيط أعمال الصيانة، وكمية العمل المفيد التي يمكن استخراجها من البخار قبل فقدان تلك الطاقة.
ما المقصود بالتوربين البخاري تحديدًا؟
التوربين البخاري آلة دوارة تحوّل طاقة الضغط ودرجة الحرارة في البخار إلى دوران ميكانيكي. ويتدفق البخار عبر سلسلة من الريش الثابتة والمتحركة. وعندما يتمدّد البخار ويغيّر اتجاهه، ينقل الطاقة إلى الدوّار. ويدير هذا الدوّار عمودًا يمكنه تشغيل معدات مثل المولد الكهربائي أو الضاغط أو المضخة.
النقطة الأساسية هي أن التوربين لا ينتج الطاقة من تلقاء نفسه، بل يحوّل الطاقة الحرارية الموجودة بالفعل في البخار عالي الطاقة إلى قدرة ميكانيكية يمكن استخدامها في أماكن أخرى.
كيف يحوّل التوربين البخاري الطاقة الحرارية إلى قدرة؟
تتم عملية التحويل على مراحل، وليس في خطوة مفاجئة واحدة. يدخل البخار عالي الضغط إلى التوربين ويمر عبر فوهات أو ريش ثابتة تعمل على تسريع التدفق. ثم يصطدم هذا البخار سريع الحركة بالريش الدوارة المثبتة على الدوّار أو يمر فوقها. ومع تمدّد البخار، تنخفض طاقته، ويتحول جزء من هذه الطاقة إلى دوران للعمود.
يمكن تصور العملية عمليًا على النحو التالي:
- ترفع الحرارة الماء إلى بخار عالي الضغط ومرتفع درجة الحرارة.
- يدخل البخار إلى التوربين ويتمدد عبر ممرات التدفق.
- يدفع البخار المتمدد ريش الدوّار.
- يدير الدوّار العمود.
- يشغّل العمود مولدًا يحوّل الدوران الميكانيكي إلى كهرباء.
لا تتحول كل الطاقة الحرارية في البخار إلى قدرة مفيدة، إذ يُفقد جزء منها من خلال العادم والاحتكاك والتسرب وغيرها من أوجه عدم الكفاءة. ولهذا السبب تُعدّ ظروف الدخول، وتصميم الريش، والإحكام، ومعالجة العادم عوامل مهمة.
ما الأجزاء الرئيسية لنظام التوربين البخاري؟
عندما يقول الناس «توربين بخاري»، فإنهم يقصدون غالبًا مجموعة التوربين بأكملها، لكن التجميعة الأساسية تشمل عدة أجزاء يؤثر كل منها في الأداء:
- الدوّار والعمود: العنصر الدوار الذي ينقل القدرة الميكانيكية.
- الريش: تعمل الريش الثابتة والمتحركة على توجيه تدفق البخار واستخراج الطاقة.
- الغلاف: الغلاف الحاوي للضغط حول التوربين.
- المحامل: تدعم الدوّار وتحافظ على استقرار الدوران.
- مانعات التسرب: تقلل تسرب البخار وتساعد في الحفاظ على الكفاءة.
- منظّم السرعة وصمامات التحكم: ينظمان دخول البخار والسرعة.
- قسم العادم: يوجّه البخار منخفض الطاقة إلى المكثف أو إلى استخدام لاحق في العملية.
وفي المحطات الفعلية، يوجد أيضًا المرجل أو مصدر استعادة الحرارة، والمكثف، ونظام التزييت، ونظام التحكم، والمولد المرتبط بتشغيل التوربين.
هل جميع التوربينات البخارية متشابهة؟
لا، وهنا يبالغ العديد من الباحثين المبتدئين في تبسيط الموضوع. تختلف التوربينات البخارية من حيث مبدأ التشغيل، وترتيب العادم، والحجم، وطبيعة الخدمة.
يعتمد اختيار التوربين «الأفضل» على ما إذا كان الهدف هو تحقيق أقصى إنتاج كهربائي، أو التوليد المشترك للحرارة والطاقة، أو توفير بخار للعملية، أو تشغيل معدات ميكانيكية.
ما العوامل التي تحدد كفاءة التوربين البخاري؟
لا تتعلق الكفاءة بالتوربين وحده، بل تعتمد على ظروف البخار الداخل، وجودة تمدده عبر التوربين، وكيفية التعامل مع جانب العادم. فقد يكون التوربين المصمم جيدًا أداؤه أقل من المتوقع إذا كان البخار رطبًا أو غير مستقر أو أقل من ضغط التصميم.
عادةً ما تشمل الفحوصات الرئيسية ما يلي:
- ضغط ودرجة حرارة بخار الدخول
- معدل تدفق البخار
- ضغط العادم أو أداء المكثف
- حالة الريش والخلوصات الداخلية
- تسرب مانعات التسرب وحالة المحامل
- نطاق الحمل مقارنةً بنقطة التصميم
من الأخطاء الشائعة تقييم التوربين البخاري بالاعتماد على بيانات لوحة الاسم فقط. فالأداء الفعلي يعتمد بدرجة كبيرة على الدورة بأكملها، وليس على القدرة الاسمية للتوربين وحدها.
أين تُستخدم التوربينات البخارية، ومتى تكون آلة توربينية أخرى أكثر ملاءمة؟
تكون التوربينات البخارية مناسبة عندما يكون لدى المنشأة مصدر حرارة قادر بالفعل على إنتاج البخار، أو عندما يمكن استعادة حرارة العادم بصورة اقتصادية. ولهذا تنتشر في محطات الطاقة الحرارية، وأنظمة استعادة الحرارة المهدرة، والمواقع الصناعية التي تحتاج إلى الكهرباء وبخار العمليات معًا.
وفي حالات أخرى، قد يكون التوربين الغازي أكثر ملاءمة، خاصةً عندما تكون القدرة على بدء التشغيل السريع، أو التصميم المدمج، أو مرونة أنواع الوقود المحددة عوامل مهمة. فعلى سبيل المثال، تقدم SINO-QNP أيضًا خيارات التوربينات الغازية بعدة طرازات تتراوح قدرتها من 2 MW إلى 114.5 MW، مع تغطية منشورة لأنواع وقود تشمل الغاز الطبيعي، وزيت الوقود الخفيف، والديزل، وغاز أفران الكوك، ومزج الهيدروجين، وأنواع وقود MLCV، وذلك حسب الطراز. وهذا لا يحل محل التوربين البخاري في جميع الحالات، لكنه يوضح سبب بدء اختيار الآلات التوربينية دائمًا من مصدر الطاقة وطبيعة الخدمة، وليس من نوع آلة واحد بمعزل عن غيره.
ما الذي ينبغي للباحث أو المشتري فحصه أولًا عند مقارنة التوربينات البخارية؟
ابدأ بظروف العملية. وقبل مقارنة العلامات التجارية أو التصميمات أو عروض الأسعار، اجمع بيانات التشغيل التي تحدد قدرة التوربين على أداء المهمة.
- القدرة المطلوبة أو متطلبات تشغيل المعدات المُدارة
- ضغط ودرجة حرارة ومدى تدفق بخار الدخول
- حالة العادم المتوقعة
- نمط التشغيل: حمل أساسي أو حمل متغير أو وضع استعداد
- الحاجة إلى بخار مستخرج أو بخار للعملية
- قيود الموقع مثل مياه التبريد والمساحة وإمكانية الوصول لأعمال الصيانة
من دون هذه المعلومات، من السهل مقارنة توربينات غير مصممة فعليًا للخدمة نفسها، مما يؤدي إلى ادعاءات مضللة بشأن الكفاءة وأخطاء في تحديد الحجم.
ما المشكلات التي تحدث عادةً أثناء التشغيل الفعلي؟
لا تُعدّ المشكلات الأكثر شيوعًا غامضة، إذ تعود عادةً إلى جودة البخار، أو ضعف التحكم في ظروف التشغيل، أو تأخر الصيانة. فقد يؤدي البخار الرطب إلى تآكل الريش، كما يقلل التلوث من جودة التدفق. ويزيد تآكل مانعات التسرب من التسرب، بينما تؤثر مشكلات المحامل في الاهتزاز واستقرار الدوّار. ويمكن أن تؤدي مشكلات المكثف أيضًا إلى خفض الإنتاج الإجمالي، لأن التوربين لا يستطيع تمديد البخار بالكفاءة المقصودة.
إذا كنت تراجع حالة التوربين، فانتبه إلى بيانات الاتجاهات بدلًا من قراءة منفردة. فكثيرًا ما تكشف التغيرات في الاهتزاز، ومعدل الحرارة، واستهلاك البخار، وضغط العادم، أو سلوك بدء التشغيل عن المشكلات في وقت أبكر من ظهور العطل المرئي.
هل يقتصر التوربين البخاري على توليد الكهرباء؟
على الإطلاق. فبالإضافة إلى توليد الكهرباء، وهو الاستخدام الأكثر شيوعًا، تعمل التوربينات البخارية أيضًا على تشغيل الضواغط والمضخات وغيرها من المعدات الدوارة في البيئات الصناعية. وفي أنظمة التوليد المشترك للحرارة والطاقة، يمكنها دعم الإنتاج الكهربائي وتوفير الخدمة الحرارية المفيدة في الوقت نفسه. وهذا الدور المزدوج أحد أسباب استمرار أهميتها في الصناعات المعتمدة على العمليات.
تتمثل القاعدة العامة في ما يلي: إذا أردت فهم التوربين البخاري بصورة صحيحة، فلا تكتفِ بغلاف التوربين. بل انظر إلى مسار الطاقة الكامل، بدءًا من توليد البخار، مرورًا بالعمل على العمود، ووصولًا إلى استخدام العادم. ففي هذا المسار تكمن الصورة الحقيقية للأداء.
