Wat is een stoomturbine en hoe zet deze thermische energie om in vermogen?

Waarom zijn stoomturbines zo belangrijk voor elektriciteitsopwekking?

Een stoomturbine vormt het hart van veel energiesystemen, omdat deze warmte met een hoge betrouwbaarheid en een continu vermogen omzet in bruikbaar asvermogen. Eenvoudig gezegd kookt brandstof of een andere warmtebron water, zet de stoom uit in de turbine en kan de roterende as een generator aandrijven om elektriciteit op te wekken. Als u wilt begrijpen hoe een elektriciteitscentrale thermische energie daadwerkelijk omzet in vermogen, is de stoomturbine de machine die deze energietransitie zichtbaar en praktisch maakt.

Daarom komen stoomturbines voor in openbare elektriciteitscentrales, industriële warmtekrachtcentrales, raffinaderijen, chemische installaties en andere procesindustrieën. Het zijn niet zomaar “grote roterende machines”. Hun ontwerp heeft een sterke invloed op het rendement van de installatie, de stabiliteit van het vermogen, de onderhoudsplanning en de hoeveelheid nuttig werk die uit de stoom kan worden gehaald voordat die energie verloren gaat.

Wat is een stoomturbine precies?

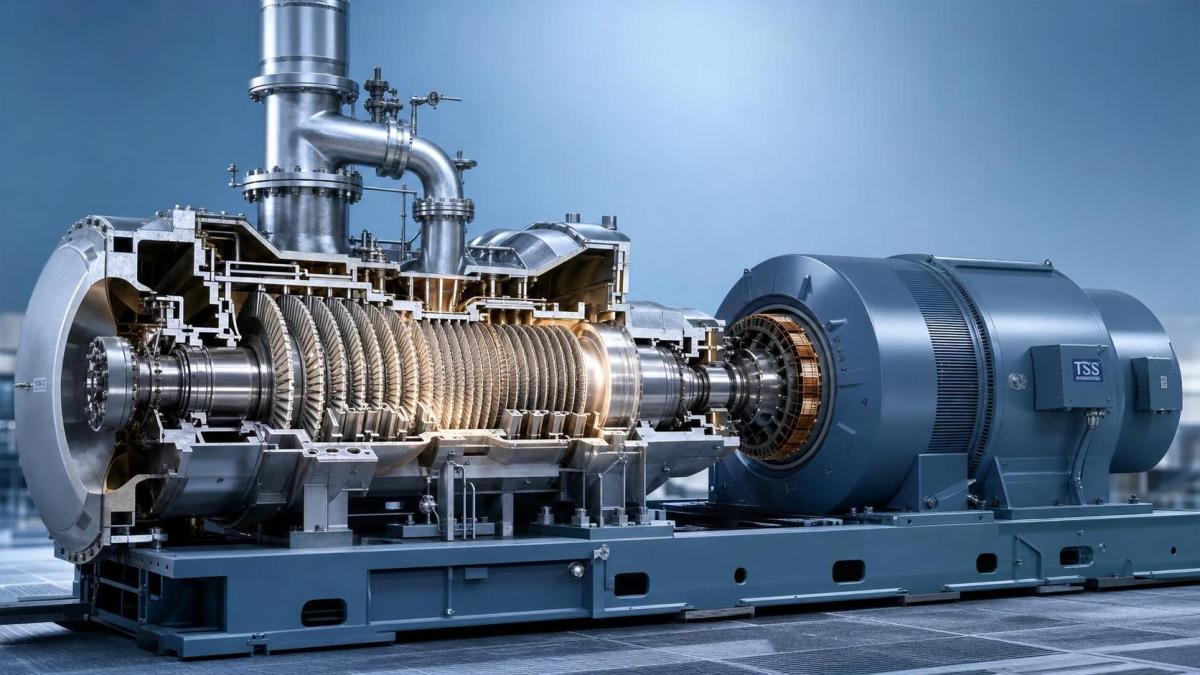

Een stoomturbine is een roterende machine die de druk- en temperatuurenergie van stoom omzet in mechanische rotatie. De stoom stroomt door een reeks vaste en bewegende schoepen. Terwijl de stoom uitzet en van richting verandert, draagt deze energie over aan de rotor. Die rotor laat een as draaien, en de as kan apparatuur zoals een elektrische generator, compressor of pomp aandrijven.

Het belangrijkste punt is dat de turbine zelf geen energie opwekt. Zij zet thermische energie die al aanwezig is in energierijke stoom om in mechanisch vermogen dat elders kan worden gebruikt.

Hoe zet een stoomturbine thermische energie om in vermogen?

De omzetting vindt stapsgewijs plaats en niet in één plotselinge beweging. Hogedrukstoom komt de turbine binnen en stroomt door straalpijpen of vaste schoepen die de stroming versnellen. Deze snel bewegende stoom raakt vervolgens de roterende schoepen die op de rotor zijn gemonteerd, of stroomt eroverheen. Terwijl de stoom uitzet, neemt de energie ervan af en wordt een deel van die energie omgezet in asrotatie.

Een praktische manier om dit voor te stellen is als volgt:

1. Warmte brengt water op temperatuur en zet het om in stoom met hoge druk en hoge temperatuur.
2. De stoom komt de turbine binnen en zet uit in de stromingskanalen.
3. De uitzettende stoom duwt tegen de rotorschoepen.
4. De rotor laat de as draaien.
5. De as drijft een generator aan, die de mechanische rotatie omzet in elektriciteit.

Niet alle thermische energie van de stoom wordt omgezet in bruikbaar vermogen. Een deel gaat verloren via de uitlaat, wrijving, lekkage en andere inefficiënties. Daarom zijn de inlaatcondities, het schoepontwerp, de afdichting en de afvoerbehandeling allemaal van belang.

Wat zijn de belangrijkste onderdelen van een stoomturbinesysteem?

Wanneer mensen “stoomturbine” zeggen, bedoelen ze vaak de volledige turbine-installatie, maar de kernconstructie bestaat uit verschillende onderdelen die elk invloed hebben op de prestaties:

• Rotor en as: het roterende element dat mechanisch vermogen levert.
• Schoepen: vaste en bewegende schoepen geleiden de stoomstroming en halen er energie uit.
• Behuizing: de drukvaste mantel rond de turbine.
• Lagers: ondersteunen de rotor en zorgen voor een stabiele rotatie.
• Afdichtingen: beperken stoomlekkage en helpen het rendement te behouden.
• Toerentalregelaar en regelkleppen: regelen de stoomtoevoer en het toerental.
• Uitlaatgedeelte: voert stoom met een lager energieniveau naar een condensor of naar een downstream-proces.

In echte installaties zijn ook de ketel of warmtebron voor warmteterugwinning, de condensor, het smeersysteem, het regelsysteem en de generator met de werking van de turbine verbonden.

Zijn alle stoomturbines hetzelfde?

Nee, en dit is waar veel beginnende onderzoekers het onderwerp te eenvoudig voorstellen. Stoomturbines verschillen op het gebied van werkingsprincipe, uitlaatconfiguratie, omvang en toepassing.

De “beste” turbine hangt ervan af of het doel een maximale elektriciteitsproductie, gecombineerde warmte- en krachtopwekking, de levering van processtoom of aandrijving van mechanische apparatuur is.

Wat bepaalt hoe efficiënt een stoomturbine zal zijn?

Het rendement wordt nooit alleen door de turbine bepaald. Het hangt af van de binnenkomende stoomcondities, de kwaliteit van de expansie door de turbine en de manier waarop de uitlaatzijde wordt behandeld. Zelfs een goed ontworpen turbine kan onderpresteren wanneer de stoom nat, instabiel of lager dan de ontwerpdruk is.

De belangrijkste controles zijn doorgaans de volgende:

• Inlaatdruk en -temperatuur van de stoom
• Stoomdebiet
• Uitlaatdruk of prestaties van de condensor
• Conditie van de schoepen en interne spelingen
• Lekkage van afdichtingen en conditie van de lagers
• Belastingsbereik ten opzichte van het ontwerppunt

Een veelgemaakte fout is om een stoomturbine uitsluitend op basis van het naamplaatvermogen te beoordelen. De werkelijke prestaties hangen sterk af van de volledige cyclus en niet alleen van het nominale vermogen van de turbine.

Waar worden stoomturbines gebruikt en wanneer past een andere turbomachine beter?

Stoomturbines zijn zeer geschikt wanneer een installatie al beschikt over een warmtebron die stoom kan produceren, of wanneer uitlaatwarmte economisch kan worden teruggewonnen. Daarom komen ze veel voor in thermische elektriciteitscentrales, systemen voor warmteterugwinning en industriële locaties die zowel elektriciteit als processtoom nodig hebben.

In andere gevallen kan een gasturbine geschikter zijn, vooral wanneer snel opstartbaar vermogen, een compacte opstelling of een specifieke brandstofflexibiliteit belangrijk is. SINO-QNP biedt bijvoorbeeld ook gasturbine-opties in meerdere modellen van 2 MW tot 114.5 MW, met een gepubliceerde brandstofdekking van aardgas, lichte stookolie, diesel, cokesovengas, waterstofbijmenging en MLCV-brandstoffen, afhankelijk van het model. Dit vervangt niet in elk geval een stoomturbine, maar het laat wel zien waarom de keuze van turbomachines altijd begint bij de energiebron en de toepassing, en niet bij één machinetype afzonderlijk.

Waar moet een onderzoeker of koper als eerste op letten bij het vergelijken van stoomturbines?

Begin met de procescondities. Verzamel voordat u merken, opstellingen of offertes vergelijkt de bedrijfsgegevens die bepalen of de turbine de taak kan uitvoeren.

• Vereist uitgangsvermogen of belasting van de aangedreven apparatuur
• Stoominlaatdruk, -temperatuur en debietbereik
• Verwachte uitlaatconditie
• Bedrijfspatroon: basislast, variabele belasting of stand-by
• Behoefte aan aftapstoom of processtoom
• Locatiebeperkingen, zoals koelwater, ruimte en toegang voor onderhoud

Zonder deze informatie is het eenvoudig om turbines te vergelijken die niet daadwerkelijk voor dezelfde toepassing zijn ontworpen. Dat leidt tot misleidende rendementsclaims en dimensioneringsfouten.

Wat gaat er in de praktijk meestal mis?

De meest voorkomende problemen zijn niet mysterieus. Ze zijn meestal terug te voeren op de stoomkwaliteit, onvoldoende beheersing van de bedrijfscondities of uitgesteld onderhoud. Natte stoom kan schoepen eroderen. Vervuiling vermindert de stromingskwaliteit. Slijtage van afdichtingen verhoogt de lekkage. Problemen met lagers beïnvloeden de trillingen en de stabiliteit van de rotor. Problemen met de condensor kunnen het totale vermogen eveneens verlagen, omdat de turbine de stoom niet zo effectief kan expanderen als bedoeld.

Als u de conditie van een turbine beoordeelt, let dan op trendgegevens in plaats van op één afzonderlijke meting. Veranderingen in trillingen, warmteverbruik, stoomverbruik, uitlaatdruk of opstartgedrag wijzen vaak eerder op problemen dan een zichtbare storing.

Gaat een stoomturbine alleen over elektriciteitsopwekking?

Helemaal niet. Elektriciteitsopwekking is de bekendste toepassing, maar stoomturbines drijven in industriële omgevingen ook compressoren, pompen en andere roterende apparatuur aan. In systemen voor gecombineerde warmte- en krachtopwekking kunnen ze tegelijkertijd zowel elektrische output als nuttige thermische energie leveren. Die dubbele rol is een van de redenen waarom ze relevant blijven in procesindustrieën.

Een goede vuistregel is: als u een stoomturbine goed wilt begrijpen, kijk dan niet alleen naar de turbinebehuizing. Bekijk het volledige energietraject, van stoomproductie tot asarbeid en het gebruik van de uitlaatstoom. Daar ligt het werkelijke prestatiebeeld.
