Τι είναι ένας ατμοστρόβιλος και πώς μετατρέπει τη θερμική ενέργεια σε ισχύ;

Γιατί έχουν τόσο μεγάλη σημασία οι ατμοστρόβιλοι στην ηλεκτροπαραγωγή?

Ένας ατμοστρόβιλος βρίσκεται στο επίκεντρο πολλών συστημάτων ηλεκτρικής ενέργειας, επειδή μετατρέπει τη θερμότητα σε χρήσιμη ισχύ στον άξονα, με υψηλή αξιοπιστία και συνεχή απόδοση. Με απλά λόγια, το καύσιμο ή κάποια άλλη πηγή θερμότητας βράζει το νερό, ο ατμός εκτονώνεται μέσα στον στρόβιλο και ο περιστρεφόμενος άξονας μπορεί να κινήσει μια γεννήτρια για την παραγωγή ηλεκτρικής ενέργειας. Αν προσπαθείτε να κατανοήσετε πώς ένας σταθμός ηλεκτροπαραγωγής μετατρέπει στην πράξη τη θερμική ενέργεια σε ηλεκτρική ισχύ, ο ατμοστρόβιλος είναι το μηχάνημα που καθιστά αυτή τη μετάβαση ενέργειας ορατή και εφαρμόσιμη.

Αυτός είναι ο λόγος για τον οποίο οι ατμοστρόβιλοι συναντώνται σε σταθμούς ηλεκτροπαραγωγής κοινής ωφέλειας, βιομηχανικές μονάδες συμπαραγωγής, διυλιστήρια, χημικές εγκαταστάσεις και άλλες βιομηχανίες διεργασιών. Δεν είναι απλώς «μεγάλες περιστρεφόμενες μηχανές». Ο σχεδιασμός τους επηρεάζει σημαντικά την απόδοση της μονάδας, τη σταθερότητα της παραγωγής, τον προγραμματισμό συντήρησης και την ποσότητα χρήσιμου έργου που μπορεί να εξαχθεί από τον ατμό πριν χαθεί αυτή η ενέργεια.

Τι ακριβώς είναι ένας ατμοστρόβιλος?

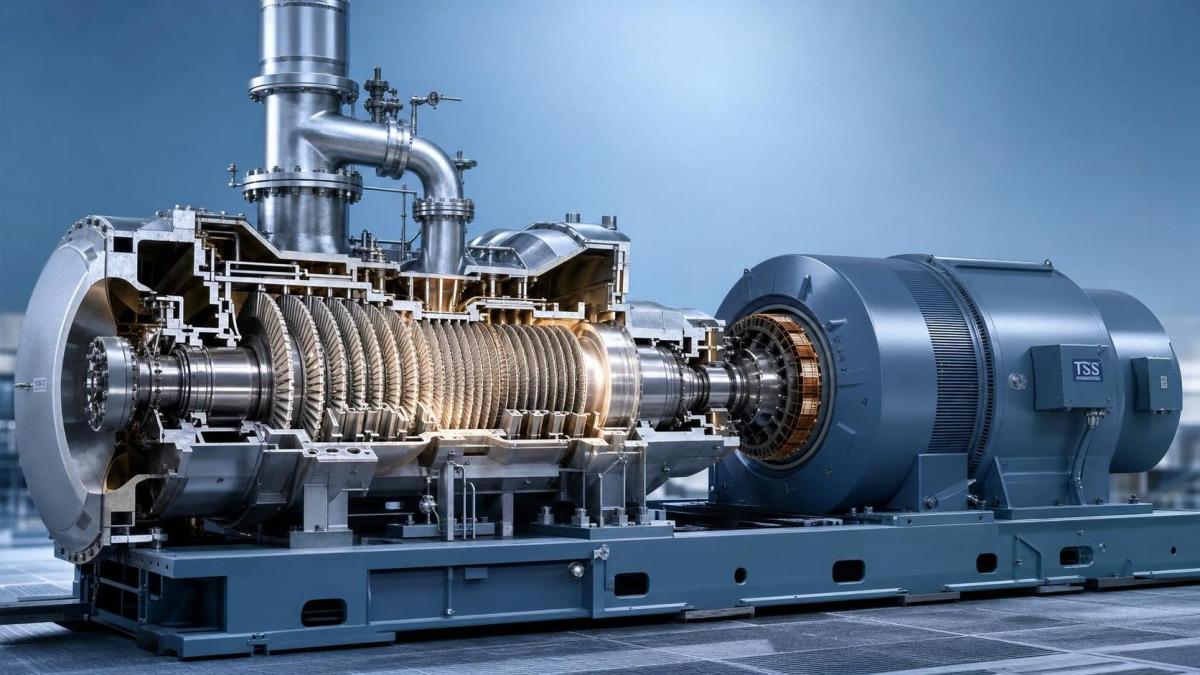

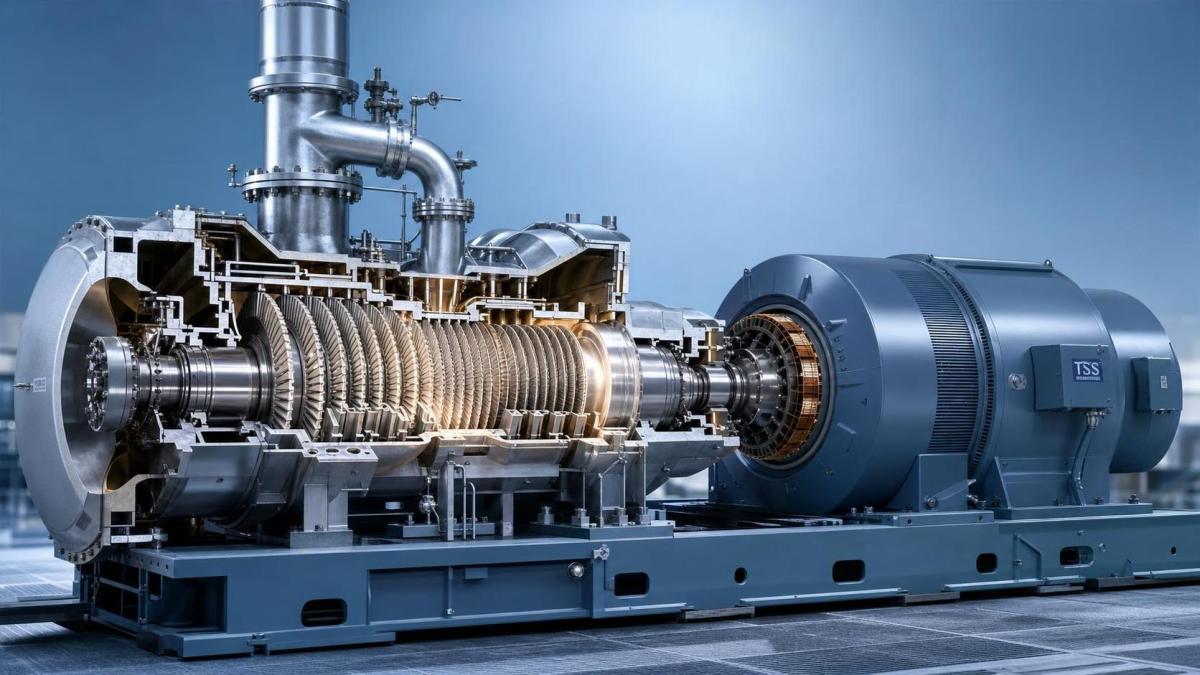

Ο ατμοστρόβιλος είναι μια περιστροφική μηχανή που μετατρέπει την ενέργεια πίεσης και θερμοκρασίας του ατμού σε μηχανική περιστροφή. Ο ατμός ρέει μέσα από μια σειρά σταθερών και κινητών πτερυγίων. Καθώς ο ατμός εκτονώνεται και αλλάζει κατεύθυνση, μεταφέρει ενέργεια στον ρότορα. Ο ρότορας περιστρέφει έναν άξονα, ο οποίος μπορεί να κινεί εξοπλισμό όπως ηλεκτρική γεννήτρια, συμπιεστή ή αντλία.

Το βασικό σημείο είναι ότι ο στρόβιλος δεν δημιουργεί ενέργεια από μόνος του. Μετατρέπει τη θερμική ενέργεια που υπάρχει ήδη στον ατμό υψηλής ενέργειας σε μηχανική ισχύ, η οποία μπορεί να χρησιμοποιηθεί αλλού.

Πώς μετατρέπει ένας ατμοστρόβιλος τη θερμική ενέργεια σε ισχύ?

Η μετατροπή πραγματοποιείται σε στάδια και όχι σε ένα μόνο απότομο βήμα. Ο ατμός υψηλής πίεσης εισέρχεται στον στρόβιλο και διέρχεται από ακροφύσια ή σταθερά πτερύγια που επιταχύνουν τη ροή. Στη συνέχεια, ο ταχέως κινούμενος ατμός προσπίπτει ή διέρχεται πάνω από τα περιστρεφόμενα πτερύγια που είναι τοποθετημένα στον ρότορα. Καθώς ο ατμός εκτονώνεται, η ενέργειά του μειώνεται και μέρος αυτής της ενέργειας μετατρέπεται σε περιστροφή του άξονα.

Ένας πρακτικός τρόπος για να το φανταστείτε είναι ο εξής:

1. Η θερμότητα μετατρέπει το νερό σε ατμό υψηλής πίεσης και υψηλής θερμοκρασίας.
2. Ο ατμός εισέρχεται στον στρόβιλο και εκτονώνεται μέσα από τις διόδους ροής.
3. Ο ατμός που εκτονώνεται ωθεί τα πτερύγια του ρότορα.
4. Ο ρότορας περιστρέφει τον άξονα.
5. Ο άξονας κινεί μια γεννήτρια, η οποία μετατρέπει τη μηχανική περιστροφή σε ηλεκτρική ενέργεια.

Δεν μετατρέπεται όλη η θερμική ενέργεια του ατμού σε χρήσιμη ισχύ. Ένα μέρος της χάνεται μέσω της εξαγωγής, της τριβής, των διαρροών και άλλων απωλειών απόδοσης. Γι’ αυτό έχουν σημασία οι συνθήκες εισόδου, ο σχεδιασμός των πτερυγίων, η στεγανοποίηση και η διαχείριση της εξαγωγής.

Ποια είναι τα κύρια μέρη ενός συστήματος ατμοστροβίλου?

Όταν οι άνθρωποι λένε «ατμοστρόβιλος», συχνά εννοούν ολόκληρη τη γραμμή στροβίλου, όμως το βασικό συγκρότημα περιλαμβάνει αρκετά μέρη, καθένα από τα οποία επηρεάζει την απόδοση:

• Ρότορας και άξονας: το περιστρεφόμενο στοιχείο που παρέχει μηχανική ισχύ.
• Πτερύγια: τα σταθερά και κινητά πτερύγια κατευθύνουν τη ροή του ατμού και εξάγουν ενέργεια.
• Κέλυφος: το περίβλημα συγκράτησης της πίεσης γύρω από τον στρόβιλο.
• Έδρανα: στηρίζουν τον ρότορα και διατηρούν σταθερή την περιστροφή.
• Στεγανοποιήσεις: μειώνουν τη διαρροή ατμού και συμβάλλουν στη διατήρηση της απόδοσης.
• Ρυθμιστής στροφών και βαλβίδες ελέγχου: ρυθμίζουν την παροχή ατμού και την ταχύτητα περιστροφής.
• Τμήμα εξαγωγής: κατευθύνει τον ατμό χαμηλότερης ενέργειας προς έναν συμπυκνωτή ή προς επόμενη χρήση στη διεργασία.

Στις πραγματικές εγκαταστάσεις, συνδέονται επίσης με τη λειτουργία του στροβίλου ο λέβητας ή η πηγή ανάκτησης θερμότητας, ο συμπυκνωτής, το σύστημα λίπανσης, το σύστημα ελέγχου και η γεννήτρια.

Είναι όλοι οι ατμοστρόβιλοι ίδιοι?

Όχι, και εδώ πολλοί ερευνητές που ασχολούνται για πρώτη φορά με το θέμα το απλοποιούν υπερβολικά. Οι ατμοστρόβιλοι διαφέρουν ως προς την αρχή λειτουργίας, τη διάταξη εξαγωγής, το μέγεθος και τη χρήση τους.

Ο «καλύτερος» στρόβιλος εξαρτάται από το αν ο στόχος είναι η μέγιστη ηλεκτρική παραγωγή, η συμπαραγωγή ηλεκτρισμού και θερμότητας, η παροχή ατμού για διεργασίες ή η χρήση ως μηχανική κίνηση.

Τι καθορίζει την απόδοση ενός ατμοστροβίλου?

Η απόδοση δεν εξαρτάται ποτέ αποκλειστικά από τον στρόβιλο. Εξαρτάται από τις συνθήκες του ατμού στην είσοδο, την ποιότητα της εκτόνωσης μέσα στον στρόβιλο και τον τρόπο διαχείρισης της πλευράς εξαγωγής. Ένας καλά σχεδιασμένος στρόβιλος μπορεί να αποδίδει λιγότερο από το αναμενόμενο εάν ο ατμός είναι υγρός, ασταθής ή βρίσκεται κάτω από την πίεση σχεδιασμού.

Οι βασικοί έλεγχοι είναι συνήθως οι εξής:

• Πίεση και θερμοκρασία ατμού εισόδου
• Παροχή ατμού
• Πίεση εξαγωγής ή απόδοση του συμπυκνωτή
• Κατάσταση πτερυγίων και εσωτερικά διάκενα
• Διαρροή στεγανοποιήσεων και κατάσταση εδράνων
• Εύρος φορτίου σε σχέση με το σημείο σχεδιασμού

Ένα συνηθισμένο λάθος είναι η αξιολόγηση ενός ατμοστροβίλου μόνο με βάση την ονομαστική ισχύ της πινακίδας. Η πραγματική απόδοση εξαρτάται σε μεγάλο βαθμό από ολόκληρο τον κύκλο και όχι μόνο από την ονομαστική ισχύ του στροβίλου.

Πού χρησιμοποιούνται οι ατμοστρόβιλοι και πότε ταιριάζει καλύτερα μια άλλη στροβιλομηχανή?

Οι ατμοστρόβιλοι αποτελούν κατάλληλη επιλογή όταν μια εγκατάσταση διαθέτει ήδη πηγή θερμότητας ικανή να παράγει ατμό ή όταν η θερμότητα εξαγωγής μπορεί να ανακτηθεί οικονομικά. Γι’ αυτό είναι συνηθισμένοι σε θερμοηλεκτρικούς σταθμούς, συστήματα ανάκτησης απορριπτόμενης θερμότητας και βιομηχανικές εγκαταστάσεις που χρειάζονται ταυτόχρονα ηλεκτρική ενέργεια και ατμό διεργασίας.

Σε άλλες περιπτώσεις, ένας αεριοστρόβιλος μπορεί να είναι καταλληλότερος, ιδιαίτερα όταν έχουν σημασία η ταχεία εκκίνηση, η συμπαγής διάταξη ή η ευελιξία ως προς το καύσιμο. Για παράδειγμα, η SINO-QNP προσφέρει επίσης επιλογές Gas Turbine σε πολλά μοντέλα από 2 MW έως 114.5 MW, με δημοσιευμένη υποστήριξη καυσίμων που περιλαμβάνει φυσικό αέριο, ελαφρύ πετρέλαιο, diesel, αέριο φούρνων οπτανθρακοποίησης, ανάμειξη υδρογόνου και καύσιμα MLCV, ανάλογα με το μοντέλο. Αυτό δεν αντικαθιστά έναν ατμοστρόβιλο σε κάθε περίπτωση, αλλά βοηθά να γίνει κατανοητό γιατί η επιλογή στροβιλομηχανής ξεκινά πάντα από την πηγή ενέργειας και τη χρήση και όχι από έναν μόνο τύπο μηχανής μεμονωμένα.

Τι πρέπει να εξετάσει πρώτα ένας ερευνητής ή αγοραστής κατά τη σύγκριση ατμοστροβίλων?

Ξεκινήστε από τις συνθήκες της διεργασίας. Πριν συγκρίνετε μάρκες, διατάξεις ή προσφορές, συγκεντρώστε τα λειτουργικά δεδομένα που καθορίζουν αν ο στρόβιλος μπορεί να εκτελέσει την απαιτούμενη εργασία.

• Απαιτούμενη ισχύς εξόδου ή απαιτήσεις του κινούμενου εξοπλισμού
• Πίεση, θερμοκρασία και εύρος παροχής ατμού εισόδου
• Αναμενόμενες συνθήκες εξαγωγής
• Πρότυπο λειτουργίας: βασικό φορτίο, μεταβλητό φορτίο ή εφεδρεία
• Ανάγκη για εξαγόμενο ατμό ή ατμό διεργασίας
• Περιορισμοί της εγκατάστασης, όπως νερό ψύξης, διαθέσιμος χώρος και πρόσβαση για συντήρηση

Χωρίς αυτές τις πληροφορίες, είναι εύκολο να συγκριθούν στρόβιλοι που στην πραγματικότητα δεν έχουν σχεδιαστεί για την ίδια υπηρεσία. Αυτό οδηγεί σε παραπλανητικούς ισχυρισμούς απόδοσης και σφάλματα διαστασιολόγησης.

Τι συνήθως πάει στραβά στην πραγματική λειτουργία?

Τα συχνότερα προβλήματα δεν είναι μυστηριώδη. Συνήθως οφείλονται στην ποιότητα του ατμού, στον ανεπαρκή έλεγχο των συνθηκών λειτουργίας ή στην καθυστερημένη συντήρηση. Ο υγρός ατμός μπορεί να διαβρώσει τα πτερύγια. Οι επικαθίσεις μειώνουν την ποιότητα της ροής. Η φθορά των στεγανοποιήσεων αυξάνει τις διαρροές. Τα προβλήματα στα έδρανα επηρεάζουν τους κραδασμούς και τη σταθερότητα του ρότορα. Τα προβλήματα στον συμπυκνωτή μπορούν επίσης να μειώσουν τη συνολική απόδοση, επειδή ο στρόβιλος δεν μπορεί να εκτονώσει τον ατμό τόσο αποτελεσματικά όσο προβλέπεται.

Αν εξετάζετε την κατάσταση ενός στροβίλου, δώστε προσοχή στα δεδομένα τάσεων και όχι σε μία μεμονωμένη μέτρηση. Οι μεταβολές στους κραδασμούς, στον ειδικό ρυθμό θερμότητας, στην κατανάλωση ατμού, στην πίεση εξαγωγής ή στη συμπεριφορά κατά την εκκίνηση συχνά αποκαλύπτουν ένα πρόβλημα νωρίτερα από μια εμφανή βλάβη.

Αφορά ένας ατμοστρόβιλος μόνο την παραγωγή ηλεκτρικής ενέργειας?

Καθόλου. Η παραγωγή ηλεκτρικής ενέργειας είναι η πιο γνωστή χρήση, όμως οι ατμοστρόβιλοι κινούν επίσης συμπιεστές, αντλίες και άλλο περιστρεφόμενο εξοπλισμό σε βιομηχανικές εγκαταστάσεις. Σε συστήματα συμπαραγωγής ηλεκτρισμού και θερμότητας, μπορούν να υποστηρίζουν ταυτόχρονα τόσο την ηλεκτρική παραγωγή όσο και τη χρήσιμη θερμική παροχή. Αυτός ο διπλός ρόλος είναι ένας από τους λόγους για τους οποίους εξακολουθούν να είναι τόσο σημαντικοί στις βιομηχανίες διεργασιών.

Ένας καλός πρακτικός κανόνας είναι ο εξής: αν θέλετε να κατανοήσετε σωστά έναν ατμοστρόβιλο, μην περιοριστείτε στο κέλυφος του στροβίλου. Εξετάστε ολόκληρη τη διαδρομή της ενέργειας, από την παραγωγή ατμού έως το έργο στον άξονα και τη χρήση της εξαγωγής. Εκεί βρίσκεται η πραγματική εικόνα της απόδοσης.
