Hvad er en dampturbine, og hvordan omdanner den termisk energi til elektricitet?

Hvorfor er dampturbiner så vigtige i elproduktionen?

En dampturbine er central i mange energisystemer, fordi den omdanner varme til nyttig akselkraft med høj pålidelighed og kontinuerlig ydelse. Kort fortalt opvarmer brændstof eller en anden varmekilde vand, så det bliver til damp. Dampen ekspanderer gennem turbinen, og den roterende aksel kan drive en generator, der producerer elektricitet. Hvis du vil forstå, hvordan et kraftværk faktisk omdanner termisk energi til elektricitet, er dampturbinen den maskine, der gør denne energiomdannelse synlig og praktisk.

Derfor findes dampturbiner i elværker, industrielle kraftvarmeanlæg, raffinaderier, kemiske anlæg og andre procesindustrier. De er ikke bare “store roterende maskiner”. Deres konstruktion har stor betydning for anlæggets effektivitet, ydelsesstabilitet, vedligeholdelsesplanlægning og hvor meget nyttigt arbejde der kan udvindes af dampen, før energien går tabt.

Hvad er en dampturbine helt præcist?

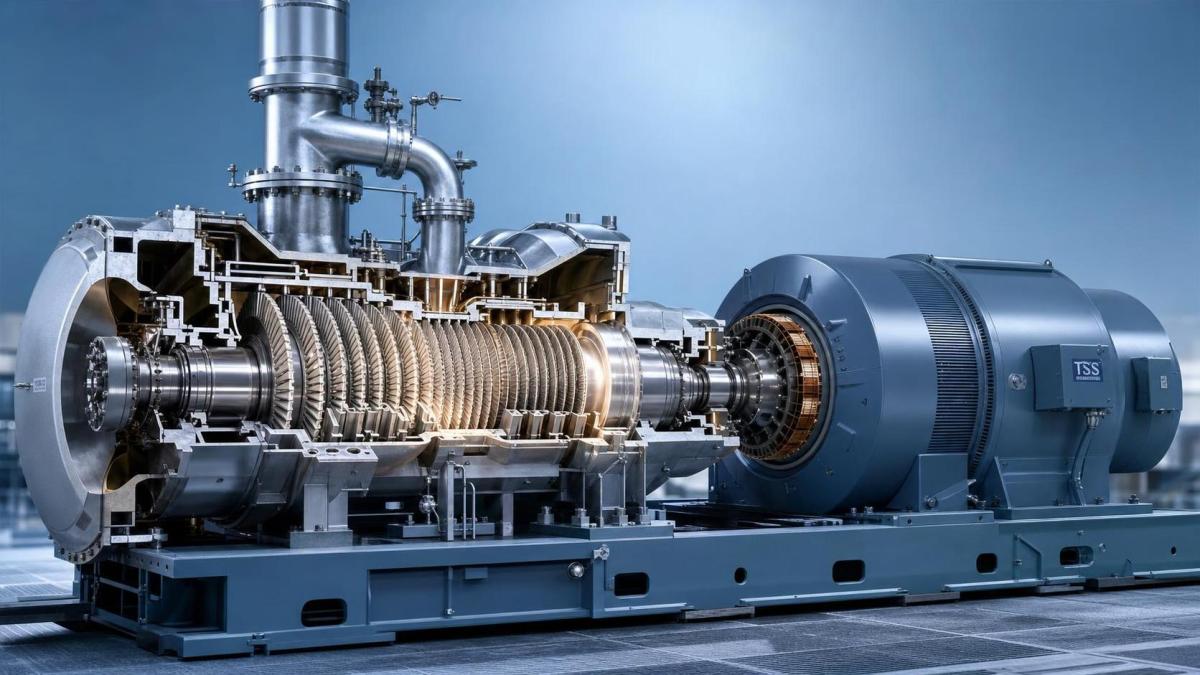

En dampturbine er en roterende maskine, der omdanner dampens tryk- og temperaturenergi til mekanisk rotation. Dampen strømmer gennem en række stationære og bevægelige skovle. Når dampen ekspanderer og ændrer retning, overfører den energi til rotoren. Rotoren får en aksel til at rotere, og akslen kan drive udstyr som en elektrisk generator, kompressor eller pumpe.

Det vigtigste er, at turbinen ikke selv skaber energi. Den omdanner den termiske energi, der allerede findes i højenergidamp, til mekanisk kraft, som kan anvendes andre steder.

Hvordan omdanner en dampturbine termisk energi til kraft?

Omdannelsen sker i flere trin og ikke som ét pludseligt trin. Højtryksdamp kommer ind i turbinen og passerer gennem dyser eller stationære skovle, der accelererer strømningen. Den hurtigt bevægende damp rammer derefter eller passerer hen over roterende skovle, som er monteret på rotoren. Når dampen ekspanderer, falder dens energi, og en del af denne energi omdannes til akselrotation.

En praktisk måde at forestille sig det på er følgende:

1. Varme omdanner vand til højtryks- og højtemperaturdamp.
2. Dampen kommer ind i turbinen og ekspanderer gennem strømningskanaler.
3. Den ekspanderende damp presser på rotorens skovle.
4. Rotoren drejer akslen.
5. Akslen driver en generator, som omdanner den mekaniske rotation til elektricitet.

Ikke al dampens termiske energi bliver til nyttig kraft. Noget går tabt gennem udstødning, friktion, lækage og andre ineffektiviteter. Derfor er indløbsforhold, skovlenes konstruktion, tætninger og håndteringen af udstødningsdampen alle vigtige.

Hvilke er hoveddelene i et dampturbinesystem?

Når man siger “dampturbine”, mener man ofte hele turbineanlægget, men kerneenheden omfatter flere dele, som hver især påvirker ydelsen:

• Rotor og aksel: det roterende element, der leverer mekanisk kraft.
• Skovle: stationære og bevægelige skovle leder dampstrømmen og udvinder energi.
• Turbinens hus: den trykbærende skal omkring turbinen.
• Lejer: understøtter rotoren og holder rotationen stabil.
• Tætninger: reducerer damplækage og hjælper med at bevare effektiviteten.
• Regulator og reguleringsventiler: regulerer dampindløb og hastighed.
• Udstødningssektion: leder damp med lavere energi til en kondensator eller til efterfølgende anvendelse i processen.

I virkelige anlæg indgår også kedlen eller varmegenvindingskilden, kondensatoren, smøresystemet, styresystemet og generatoren i turbineanlæggets drift.

Er alle dampturbiner ens?

Nej, og det er her, mange førstegangsundersøgere forenkler emnet for meget. Dampturbiner varierer med hensyn til driftsprincip, udstødningsarrangement, størrelse og anvendelse.

Den “bedste” turbine afhænger af, om målet er maksimal elproduktion, kraftvarme, levering af procesdamp eller drift af mekanisk udstyr.

Hvad bestemmer, hvor effektiv en dampturbine bliver?

Effektiviteten afhænger aldrig kun af turbinen. Den afhænger af dampforholdene ved indløbet, kvaliteten af ekspansionen gennem turbinen og hvordan udstødningssiden håndteres. Selv en veldesignet turbine kan yde under det forventede, hvis dampen er våd, ustabil eller har et lavere tryk end beregnet.

De vigtigste kontroller er normalt følgende:

• Damptryk og temperatur ved indløbet
• Dampstrømningshastighed
• Udstødningstryk eller kondensatorens ydeevne
• Skovlenes tilstand og interne spillerum
• Tætningslækage og lejernes tilstand
• Belastningsområde i forhold til designpunktet

En almindelig fejl er kun at vurdere en dampturbine ud fra mærkepladedata. Den faktiske ydelse afhænger i høj grad af hele kredsløbet og ikke kun af turbinens nominelle ydelse.

Hvor anvendes dampturbiner, og hvornår passer en anden turbomaskine bedre?

Dampturbiner er velegnede, når et anlæg allerede har en varmekilde, der kan producere damp, eller når udstødningsvarme kan genvindes økonomisk. Derfor er de almindelige i termiske kraftværker, systemer til genvinding af spildvarme og industrianlæg, der både har brug for elektricitet og procesdamp.

I andre tilfælde kan en gasturbine være mere velegnet, især når hurtig opstart, et kompakt layout eller en bestemt brændstoffleksibilitet er vigtig. SINO-QNP tilbyder for eksempel også muligheder for gasturbiner i flere modeller fra 2 MW til 114.5 MW med offentliggjort brændstofdækning, der afhængigt af modellen omfatter naturgas, let fuelolie, diesel, koksovnsgas, brintblanding og MLCV-brændstoffer. Det erstatter ikke en dampturbine i alle tilfælde, men det er med til at forklare, hvorfor valg af turbomaskine altid begynder med energikilden og anvendelsen og ikke med én bestemt maskintype isoleret set.

Hvad bør en undersøger eller køber først se på ved sammenligning af dampturbiner?

Start med procesforholdene. Før du sammenligner mærker, layouts eller tilbud, skal du indsamle de driftsdata, der afgør, om turbinen kan udføre opgaven.

• Det krævede effektoutput eller den drevne maskines belastning
• Damptryk, temperatur og flowområde ved indløbet
• Forventede udstødningsforhold
• Driftsmønster: grundlast, variabel belastning eller standby
• Behov for aftapning eller procesdamp
• Pladsforhold på stedet, såsom kølevand, plads og adgang til vedligeholdelse

Uden disse oplysninger er det let at sammenligne turbiner, som faktisk ikke er konstrueret til den samme anvendelse. Det fører til misvisende effektivitetsoplysninger og fejl ved dimensioneringen.

Hvad går normalt galt under den faktiske drift?

De hyppigste problemer er ikke mystiske. De kan normalt føres tilbage til dampkvalitet, dårlig kontrol af driftsforholdene eller udskudt vedligeholdelse. Våd damp kan erodere skovlene. Belægninger forringer strømningskvaliteten. Slid på tætninger øger lækagen. Problemer med lejerne påvirker vibrationer og rotorens stabilitet. Problemer med kondensatoren kan også reducere den samlede ydelse, fordi turbinen ikke kan ekspandere dampen så effektivt som tilsigtet.

Hvis du vurderer en turbines tilstand, skal du være opmærksom på trenddata i stedet for en enkelt isoleret måling. Ændringer i vibrationer, varmeforbrug, dampforbrug, udstødningstryk eller opstartsadfærd afslører ofte problemer tidligere end et synligt svigt.

Handler en dampturbine kun om elproduktion?

Slet ikke. Elproduktion er den mest kendte anvendelse, men dampturbiner driver også kompressorer, pumper og andet roterende udstyr i industrielle miljøer. I kraftvarmesystemer kan de samtidig understøtte både elproduktion og nyttig varmelevering. Denne dobbelte funktion er en af grundene til, at de fortsat er så relevante i procesindustrier.

En god tommelfingerregel er følgende: Hvis du vil forstå en dampturbine korrekt, skal du ikke stoppe ved turbinehuset. Se på hele energivejen, fra dampgenerering til akselarbejde og videre til anvendelsen af udstødningsdampen. Det er her, den reelle ydelse viser sig.
