Was ist eine Dampfturbine und wie wandelt sie Wärmeenergie in Leistung um?

Warum sind Dampfturbinen für die Stromerzeugung so wichtig?

Eine Dampfturbine steht im Zentrum vieler Energiesysteme, weil sie Wärme mit hoher Zuverlässigkeit und kontinuierlicher Leistung in nutzbare Wellenleistung umwandelt. Vereinfacht gesagt bringt ein Brennstoff oder eine andere Wärmequelle Wasser zum Sieden, der Dampf expandiert durch die Turbine, und die rotierende Welle kann einen Generator zur Stromerzeugung antreiben. Wenn Sie verstehen möchten, wie ein Kraftwerk thermische Energie tatsächlich in elektrische Energie umwandelt, ist die Dampfturbine die Maschine, die diesen Energieübergang sichtbar und praktisch nutzbar macht.

Aus diesem Grund kommen Dampfturbinen in öffentlichen Kraftwerken, industriellen Kraft-Wärme-Kopplungsanlagen, Raffinerien, Chemieanlagen und anderen Prozessindustrien zum Einsatz. Sie sind nicht einfach nur „große rotierende Maschinen“. Ihre Auslegung beeinflusst maßgeblich den Anlagenwirkungsgrad, die Stabilität der Leistung, die Instandhaltungsplanung und die Menge an Nutzarbeit, die aus dem Dampf gewonnen werden kann, bevor diese Energie verloren geht.

Was genau ist eine Dampfturbine?

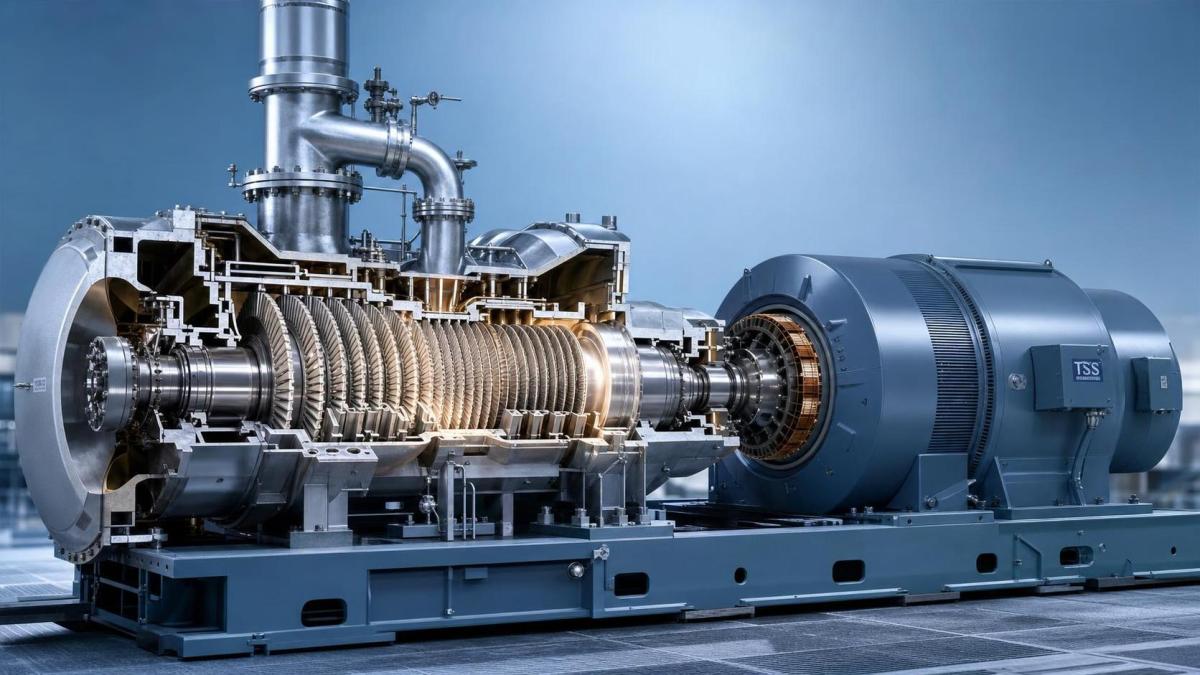

Eine Dampfturbine ist eine rotierende Maschine, die die Druck- und Temperaturenergie des Dampfes in mechanische Rotation umwandelt. Der Dampf strömt durch eine Reihe feststehender und beweglicher Schaufeln. Während der Dampf expandiert und seine Richtung ändert, überträgt er Energie auf den Rotor. Dieser Rotor dreht eine Welle, die Geräte wie einen elektrischen Generator, einen Verdichter oder eine Pumpe antreiben kann.

Der entscheidende Punkt ist, dass die Turbine selbst keine Energie erzeugt. Sie wandelt die bereits im energiereichen Dampf vorhandene thermische Energie in mechanische Leistung um, die an anderer Stelle genutzt werden kann.

Wie wandelt eine Dampfturbine thermische Energie in Leistung um?

Die Umwandlung erfolgt in mehreren Stufen und nicht in einem einzigen plötzlichen Schritt. Hochdruckdampf tritt in die Turbine ein und strömt durch Düsen oder feststehende Schaufeln, die den Strom beschleunigen. Dieser schnell strömende Dampf trifft anschließend auf die am Rotor montierten Laufschaufeln oder strömt über sie hinweg. Während der Dampf expandiert, nimmt seine Energie ab, und ein Teil dieser Energie wird in Wellenrotation umgewandelt.

Eine praktische Darstellung sieht so aus:

1. Wärme verwandelt Wasser in Hochdruck- und Hochtemperaturdampf.
2. Der Dampf tritt in die Turbine ein und expandiert durch die Strömungskanäle.
3. Der expandierende Dampf drückt gegen die Rotorschaufeln.
4. Der Rotor dreht die Welle.
5. Die Welle treibt einen Generator an, der die mechanische Rotation in elektrische Energie umwandelt.

Nicht die gesamte thermische Energie des Dampfes wird in Nutzleistung umgewandelt. Ein Teil geht durch Abgas, Reibung, Leckage und andere Ineffizienzen verloren. Deshalb sind Eintrittsbedingungen, Schaufelauslegung, Abdichtung und Abgasführung von großer Bedeutung.

Welche Hauptkomponenten umfasst ein Dampfturbinensystem?

Wenn man von einer „Dampfturbine“ spricht, ist häufig der gesamte Turbinenstrang gemeint. Die Kernbaugruppe umfasst jedoch mehrere Komponenten, die jeweils die Leistung beeinflussen:

• Rotor und Welle: das rotierende Element, das mechanische Leistung liefert.
• Schaufeln: feststehende und bewegliche Schaufeln führen den Dampfstrom und entziehen ihm Energie.
• Gehäuse: die drucktragende Hülle um die Turbine.
• Lager: sie stützen den Rotor und gewährleisten eine stabile Rotation.
• Dichtungen: sie reduzieren Dampfleckagen und tragen zur Aufrechterhaltung des Wirkungsgrads bei.
• Drehzahlregler und Regelventile: sie regeln die Dampfzufuhr und die Drehzahl.
• Abgasbereich: er leitet den energieärmeren Dampf zu einem Kondensator oder zur nachgelagerten Prozessnutzung.

In realen Anlagen gehören außerdem der Kessel oder die Wärmequelle zur Wärmerückgewinnung, der Kondensator, das Schmiersystem, das Steuerungssystem und der Generator zum Betrieb der Turbine.

Sind alle Dampfturbinen gleich?

Nein, und genau hier vereinfachen viele Einsteiger das Thema zu stark. Dampfturbinen unterscheiden sich hinsichtlich Funktionsprinzip, Abgasanordnung, Größe und Einsatzbereich.

Welche Turbine die „beste“ ist, hängt davon ab, ob das Ziel eine maximale elektrische Leistung, Kraft-Wärme-Kopplung, die Versorgung mit Prozessdampf oder der Antrieb mechanischer Ausrüstung ist.

Wovon hängt der Wirkungsgrad einer Dampfturbine ab?

Der Wirkungsgrad hängt nie allein von der Turbine ab. Er wird durch die eintretenden Dampfbedingungen, die Qualität der Expansion in der Turbine und den Umgang mit der Abgasseite bestimmt. Eine gut ausgelegte Turbine kann dennoch hinter ihrer Leistung zurückbleiben, wenn der Dampf nass, instabil oder unter dem Auslegungsdruck liegt.

In der Regel werden vor allem folgende Punkte geprüft:

• Dampfdruck und Dampftemperatur am Eintritt
• Dampfstrom
• Abgasdruck oder Kondensatorleistung
• Zustand der Schaufeln und interne Spiele
• Dichtungsleckage und Zustand der Lager
• Lastbereich im Verhältnis zum Auslegungspunkt

Ein häufiger Fehler besteht darin, eine Dampfturbine ausschließlich anhand der Nennleistung auf dem Typenschild zu bewerten. Die tatsächliche Leistung hängt stark vom gesamten Kreislauf ab und nicht nur von der Nennleistung der Turbine.

Wo werden Dampfturbinen eingesetzt, und wann ist eine andere Turbomaschine besser geeignet?

Dampfturbinen eignen sich besonders, wenn in einer Anlage bereits eine Wärmequelle vorhanden ist, die Dampf erzeugen kann, oder wenn Abwärme wirtschaftlich zurückgewonnen werden kann. Deshalb sind sie in Wärmekraftwerken, Abwärmenutzungssystemen und Industrieanlagen, die sowohl Strom als auch Prozessdampf benötigen, weit verbreitet.

In anderen Fällen kann eine Gasturbine besser geeignet sein, insbesondere wenn Schnellstartfähigkeit, eine kompakte Bauweise oder eine bestimmte Brennstoffflexibilität von Bedeutung ist. Beispielsweise bietet SINO-QNP auchGasturbinen in mehreren Modellen von 2 MW bis 114.5 MW an, mit veröffentlichter Brennstoffabdeckung einschließlich Erdgas, leichtem Heizöl, Diesel, Kokereigas, Wasserstoffbeimischung und MLCV-Brennstoffen, abhängig vom Modell. Das ersetzt nicht in jedem Fall eine Dampfturbine, verdeutlicht jedoch, warum die Auswahl von Turbomaschinen stets mit der Energiequelle und dem Einsatzbereich beginnt und nicht mit einem einzelnen Maschinentyp isoliert betrachtet werden sollte.

Worauf sollte ein Forscher oder Käufer beim Vergleich von Dampfturbinen zuerst achten?

Beginnen Sie mit den Prozessbedingungen. Bevor Sie Marken, Bauweisen oder Angebote vergleichen, sollten Sie die Betriebsdaten erfassen, die bestimmen, ob die Turbine die Aufgabe erfüllen kann.

• Erforderliche Leistungsabgabe oder Antriebsleistung der angetriebenen Ausrüstung
• Dampfdruck, Dampftemperatur und Durchflussbereich am Eintritt
• Erwartete Abgasbedingungen
• Betriebsweise: Grundlast, variable Last oder Bereitschaftsbetrieb
• Bedarf an Entnahme- oder Prozessdampf
• Standortbedingungen wie Kühlwasser, Platzangebot und Zugang für Wartungsarbeiten

Ohne diese Informationen ist es leicht, Turbinen zu vergleichen, die nicht tatsächlich für denselben Einsatz ausgelegt sind. Dies führt zu irreführenden Wirkungsgradangaben und Fehlern bei der Dimensionierung.

Was geht im realen Betrieb normalerweise schief?

Die häufigsten Probleme sind nicht rätselhaft. Sie lassen sich meist auf Dampfqualität, eine unzureichende Kontrolle der Betriebsbedingungen oder verspätete Wartung zurückführen. Nasser Dampf kann Schaufeln erodieren. Verschmutzungen verschlechtern die Strömungsqualität. Verschlissene Dichtungen erhöhen die Leckage. Lagerprobleme beeinflussen die Schwingungen und die Rotorstabilität. Auch Probleme mit dem Kondensator können die Gesamtleistung beeinträchtigen, weil die Turbine den Dampf nicht so effektiv wie vorgesehen expandieren kann.

Wenn Sie den Zustand einer Turbine überprüfen, sollten Sie auf Trenddaten und nicht auf einen einzelnen isolierten Messwert achten. Veränderungen bei Schwingungen, Wärmeverbrauch, Dampfverbrauch, Abgasdruck oder dem Anfahrverhalten weisen häufig früher auf Probleme hin als ein sichtbarer Ausfall.

Geht es bei einer Dampfturbine ausschließlich um die Stromerzeugung?

Keineswegs. Die Stromerzeugung ist die bekannteste Anwendung, doch Dampfturbinen treiben in industriellen Umgebungen auch Verdichter, Pumpen und andere rotierende Ausrüstung an. In Kraft-Wärme-Kopplungssystemen können sie gleichzeitig sowohl die elektrische Leistung als auch die nutzbare thermische Versorgung unterstützen. Diese Doppelfunktion ist ein Grund dafür, dass sie in Prozessindustrien weiterhin eine wichtige Rolle spielen.

Als Faustregel gilt: Wenn Sie eine Dampfturbine richtig verstehen möchten, sollten Sie nicht beim Turbinengehäuse stehen bleiben. Betrachten Sie den gesamten Energiepfad – von der Dampferzeugung über die Wellenarbeit bis zur Nutzung des Abgases. Dort zeigt sich die tatsächliche Leistungsbilanz.
