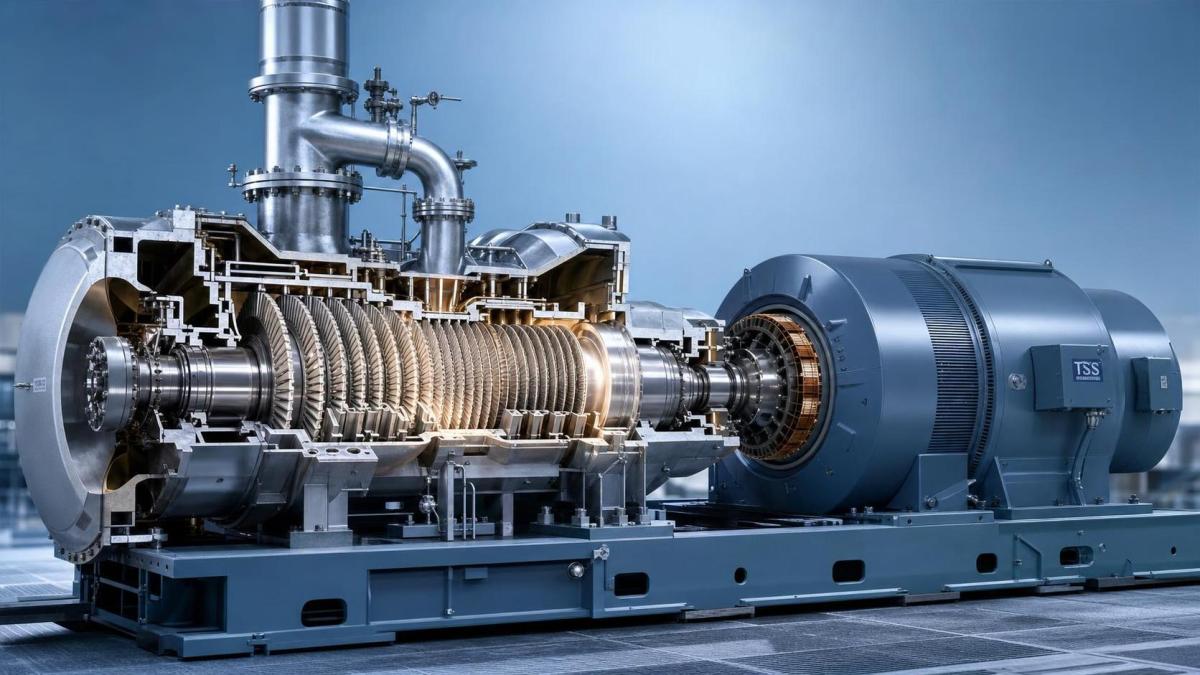

Что такое паровая турбина и как она преобразует тепловую энергию в мощность?

Почему паровые турбины так важны для производства электроэнергии?

Паровая турбина является центральным элементом многих энергетических систем, поскольку она с высокой надежностью и непрерывной выработкой преобразует тепло в полезную мощность на валу. Если говорить простыми словами, топливо или другой источник тепла нагревает воду до образования пара, пар расширяется в турбине, а вращающийся вал приводит в действие генератор для выработки электроэнергии. Если вы хотите понять, как электростанция фактически преобразует тепловую энергию в электрическую, именно паровая турбина делает этот переход энергии наглядным и практически реализуемым.

Именно поэтому паровые турбины используются на коммунальных электростанциях, промышленных теплоэлектроцентралях, нефтеперерабатывающих заводах, химических предприятиях и других объектах перерабатывающей промышленности. Это не просто «большие вращающиеся машины». Их конструкция напрямую влияет на эффективность установки, стабильность выработки, планирование технического обслуживания и объем полезной работы, который можно получить из пара до того, как эта энергия будет потеряна.

Что именно представляет собой паровая турбина?

Паровая турбина — это ротационная машина, преобразующая энергию давления и температуры пара во вращательное механическое движение. Пар проходит через ряд неподвижных и подвижных лопаток. По мере расширения и изменения направления движения пар передает энергию ротору. Ротор вращает вал, который может приводить в действие такое оборудование, как электрический генератор, компрессор или насос.

Главное заключается в том, что турбина не создает энергию самостоятельно. Она преобразует тепловую энергию, уже содержащуюся в паре с высоким энергетическим потенциалом, в механическую мощность, которая может использоваться в других системах.

Как паровая турбина преобразует тепловую энергию в мощность?

Преобразование происходит поэтапно, а не в один момент. Пар высокого давления поступает в турбину и проходит через сопла или неподвижные лопатки, которые ускоряют поток. Затем этот быстро движущийся пар воздействует на вращающиеся лопатки, установленные на роторе, или проходит над ними. По мере расширения пара его энергия снижается, и часть этой энергии преобразуется во вращение вала.

Практически этот процесс можно представить следующим образом:

1. Тепло превращает воду в пар высокого давления и высокой температуры.
2. Пар поступает в турбину и расширяется в проточных каналах.
3. Расширяющийся пар воздействует на лопатки ротора.
4. Ротор вращает вал.
5. Вал приводит в действие генератор, который преобразует механическое вращение в электроэнергию.

Не вся тепловая энергия пара преобразуется в полезную мощность. Часть энергии теряется с выхлопом, из-за трения, утечек и других факторов, снижающих эффективность. Поэтому большое значение имеют параметры пара на входе, конструкция лопаток, уплотнения и организация отвода выхлопного пара.

Каковы основные части паротурбинной системы?

Когда люди говорят «паровая турбина», они часто имеют в виду весь турбоустановочный агрегат, однако основная сборка включает несколько частей, каждая из которых влияет на производительность:

• Ротор и вал: вращающийся элемент, передающий механическую мощность.
• Лопатки: неподвижные и подвижные лопатки направляют поток пара и извлекают его энергию.
• Корпус: оболочка вокруг турбины, воспринимающая давление.
• Подшипники: поддерживают ротор и обеспечивают стабильность вращения.
• Уплотнения: уменьшают утечки пара и помогают сохранять эффективность.
• Регулятор и регулирующие клапаны: регулируют подачу пара и частоту вращения.
• Выхлопная часть: направляет пар с более низким энергетическим потенциалом в конденсатор или для последующего использования в технологическом процессе.

На реальных предприятиях с работой турбины также связаны котел или источник утилизируемого тепла, конденсатор, система смазки, система управления и генератор.

Все ли паровые турбины одинаковы?

Нет, и именно здесь многие начинающие исследователи чрезмерно упрощают тему. Паровые турбины различаются по принципу работы, схеме отвода выхлопа, размеру и назначению.

«Лучшая» турбина зависит от того, является ли целью максимальная выработка электроэнергии, комбинированное производство тепла и электроэнергии, подача технологического пара или привод механического оборудования.

От чего зависит эффективность паровой турбины?

Эффективность зависит не только от самой турбины. Она определяется параметрами пара на входе, качеством расширения в турбине и тем, как организована выхлопная сторона. Даже хорошо спроектированная турбина может работать ниже расчетных показателей, если пар влажный, нестабильный или имеет давление ниже проектного.

Обычно проверяют следующие основные параметры:

• Давление и температура пара на входе
• Расход пара
• Давление на выхлопе или эффективность конденсатора
• Состояние лопаток и внутренние зазоры
• Утечки через уплотнения и состояние подшипников
• Диапазон нагрузки относительно расчетной точки

Распространенная ошибка — оценивать паровую турбину только по данным на паспортной табличке. Фактическая производительность в значительной степени зависит от всего цикла, а не только от номинальной мощности турбины.

Где используются паровые турбины и когда другой турбомашинный агрегат подходит лучше?

Паровые турбины хорошо подходят для объектов, где уже имеется источник тепла, способный вырабатывать пар, или где тепло выхлопа можно экономично утилизировать. Поэтому они широко применяются на тепловых электростанциях, в системах утилизации бросового тепла и на промышленных предприятиях, которым одновременно необходимы электроэнергия и технологический пар.

В других случаях более подходящей может оказаться газовая турбина, особенно если важны быстрый запуск, компактная компоновка или возможность использования определенных видов топлива. Например, SINO-QNP также предлагает варианты газовых турбин нескольких моделей мощностью от 2 MW до 114.5 MW с заявленной возможностью использования природного газа, легкого топочного мазута, дизельного топлива, коксового газа, топливных смесей с водородом и топлив MLCV в зависимости от модели. Это не означает, что газовая турбина во всех случаях заменяет паровую, но помогает понять, почему выбор турбомашины всегда начинается с оценки источника энергии и назначения, а не с выбора одного типа машины без учета условий эксплуатации.

На что в первую очередь следует обратить внимание исследователю или покупателю при сравнении паровых турбин?

Начните с технологических условий. Прежде чем сравнивать бренды, компоновки или коммерческие предложения, соберите эксплуатационные данные, определяющие, сможет ли турбина выполнить поставленную задачу.

• Требуемая выходная мощность или нагрузка приводимого оборудования
• Давление, температура и диапазон расхода пара на входе
• Ожидаемые параметры выхлопа
• Режим работы: базовая нагрузка, переменная нагрузка или резервный режим
• Необходимость отбора пара или подачи технологического пара
• Ограничения площадки, такие как наличие охлаждающей воды, площадь и доступ для технического обслуживания

Без этой информации легко сравнить турбины, которые фактически не предназначены для одинаковых условий работы. Это приводит к недостоверным заявлениям об эффективности и ошибкам при подборе типоразмера.

Что обычно выходит из строя при реальной эксплуатации?

Наиболее частые проблемы не являются загадочными. Обычно они связаны с качеством пара, недостаточным контролем эксплуатационных условий или несвоевременным техническим обслуживанием. Влажный пар может вызвать эрозию лопаток. Загрязнение ухудшает качество потока. Износ уплотнений увеличивает утечки. Проблемы с подшипниками влияют на вибрацию и устойчивость ротора. Неполадки конденсатора также могут снизить общую выработку, поскольку турбина не может расширять пар так эффективно, как предусмотрено проектом.

При оценке состояния турбины обращайте внимание на данные динамического контроля, а не на одно отдельное показание. Изменения вибрации, удельного расхода тепла, расхода пара, давления на выхлопе или поведения при пуске часто позволяют выявить неисправность раньше, чем проявится видимый отказ.

Связана ли паровая турбина только с производством электроэнергии?

Вовсе нет. Выработка электроэнергии является наиболее известным применением, однако паровые турбины также приводят в действие компрессоры, насосы и другое вращающееся оборудование на промышленных объектах. В системах комбинированного производства тепла и электроэнергии они могут одновременно обеспечивать электрическую мощность и полезное использование тепловой энергии. Именно эта двойная функция является одной из причин, по которым они сохраняют большое значение для перерабатывающей промышленности.

Полезное практическое правило таково: если вы хотите правильно понять работу паровой турбины, не ограничивайтесь ее корпусом. Рассматривайте весь энергетический путь — от генерации пара до работы на валу и использования выхлопного пара. Именно здесь формируется реальная картина производительности.
