Tuabin hơi nước là gì và chuyển đổi năng lượng nhiệt thành công suất như thế nào?

Tại sao tuabin hơi lại quan trọng trong phát điện?

Tuabin hơi nằm ở trung tâm của nhiều hệ thống điện vì nó biến nhiệt năng thành công suất trục có thể sử dụng với độ tin cậy cao và công suất đầu ra liên tục. Nói một cách đơn giản, nhiên liệu hoặc nguồn nhiệt khác đun sôi nước, hơi nước giãn nở qua tuabin, và trục quay có thể dẫn động máy phát để tạo ra điện. Nếu bạn muốn hiểu một nhà máy điện thực sự chuyển đổi nhiệt năng thành điện năng như thế nào, tuabin hơi chính là thiết bị làm cho quá trình chuyển đổi năng lượng đó trở nên rõ ràng và thiết thực.

Đó là lý do tuabin hơi xuất hiện trong các nhà máy điện công suất lớn, nhà máy đồng phát công nghiệp, nhà máy lọc dầu, cơ sở hóa chất và các ngành công nghiệp quy trình khác. Chúng không chỉ là những “cỗ máy quay lớn”. Thiết kế của tuabin ảnh hưởng đáng kể đến hiệu suất nhà máy, độ ổn định công suất đầu ra, kế hoạch bảo trì và lượng công hữu ích có thể khai thác từ hơi nước trước khi năng lượng đó bị thất thoát.

Tuabin hơi chính xác là gì?

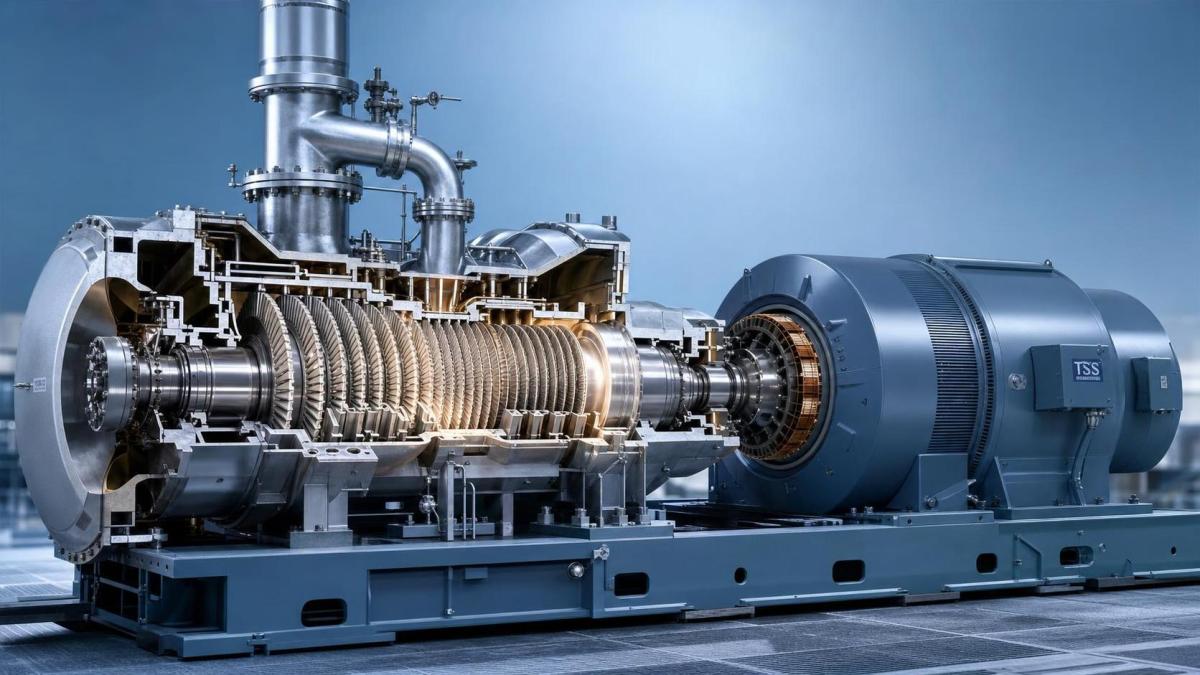

Tuabin hơi là một máy quay chuyển đổi năng lượng áp suất và nhiệt độ của hơi nước thành chuyển động cơ học. Hơi nước đi qua một loạt cánh tĩnh và cánh động. Khi hơi nước giãn nở và đổi hướng, nó truyền năng lượng cho rôto. Rôto làm quay trục, và trục có thể dẫn động các thiết bị như máy phát điện, máy nén hoặc máy bơm.

Điểm cốt lõi là tuabin không tự tạo ra năng lượng. Nó chuyển đổi nhiệt năng đã tồn tại trong hơi nước có mức năng lượng cao thành công suất cơ học có thể được sử dụng ở nơi khác.

Tuabin hơi chuyển đổi nhiệt năng thành công suất như thế nào?

Quá trình chuyển đổi diễn ra theo từng giai đoạn thay vì trong một bước đột ngột. Hơi nước áp suất cao đi vào tuabin và đi qua các vòi phun hoặc cánh tĩnh để tăng tốc dòng chảy. Dòng hơi chuyển động nhanh đó sau đó tác động lên hoặc đi qua các cánh động được lắp trên rôto. Khi hơi nước giãn nở, năng lượng của nó giảm xuống và một phần năng lượng được chuyển thành chuyển động quay của trục.

Có thể hình dung theo cách thực tế như sau:

1. Nhiệt làm nước chuyển thành hơi nước áp suất cao, nhiệt độ cao.
2. Hơi nước đi vào tuabin và giãn nở qua các đường dẫn dòng.
3. Hơi nước đang giãn nở đẩy các cánh rôto.
4. Rôto làm quay trục.
5. Trục dẫn động máy phát, máy phát chuyển đổi chuyển động quay cơ học thành điện năng.

Không phải toàn bộ nhiệt năng của hơi nước đều trở thành công suất hữu ích. Một phần bị mất qua khí xả, ma sát, rò rỉ và các tổn thất khác. Vì vậy, điều kiện đầu vào, thiết kế cánh, khả năng làm kín và xử lý khí xả đều rất quan trọng.

Các bộ phận chính của hệ thống tuabin hơi là gì?

Khi nói “tuabin hơi”, mọi người thường đề cập đến toàn bộ cụm tuabin, nhưng cụm cốt lõi bao gồm một số bộ phận, mỗi bộ phận đều ảnh hưởng đến hiệu suất:

• Rôto và trục: bộ phận quay truyền công suất cơ học.
• Cánh tuabin: cánh tĩnh và cánh động dẫn hướng dòng hơi và khai thác năng lượng.
• Vỏ tuabin: lớp vỏ chịu áp lực bao quanh tuabin.
• Ổ trục: đỡ rôto và duy trì chuyển động quay ổn định.
• Phớt: giảm rò rỉ hơi và giúp duy trì hiệu suất.
• Bộ điều tốc và van điều khiển: điều chỉnh lượng hơi vào và tốc độ.
• Phần xả: dẫn hơi có năng lượng thấp hơn đến bình ngưng hoặc đến công đoạn sử dụng tiếp theo.

Trong các nhà máy thực tế, còn có lò hơi hoặc nguồn thu hồi nhiệt, bình ngưng, hệ thống bôi trơn, hệ thống điều khiển và máy phát được kết nối với hoạt động của tuabin.

Có phải mọi tuabin hơi đều giống nhau không?

Không, và đây là điểm mà nhiều người lần đầu tìm hiểu thường đơn giản hóa quá mức. Tuabin hơi khác nhau về nguyên lý vận hành, bố trí khí xả, kích thước và nhiệm vụ.

Tuabin “tốt nhất” phụ thuộc vào mục tiêu là đạt công suất điện tối đa, đồng phát nhiệt điện, cung cấp hơi cho quy trình hay dẫn động cơ học.

Điều gì quyết định hiệu suất của tuabin hơi?

Hiệu suất không bao giờ chỉ phụ thuộc vào bản thân tuabin. Hiệu suất còn phụ thuộc vào điều kiện hơi đi vào, chất lượng quá trình giãn nở trong tuabin và cách xử lý phía xả. Một tuabin được thiết kế tốt vẫn có thể hoạt động kém nếu hơi bị ẩm, không ổn định hoặc thấp hơn áp suất thiết kế.

Các thông số chính thường được kiểm tra gồm:

• Áp suất và nhiệt độ hơi đầu vào
• Lưu lượng hơi
• Áp suất xả hoặc hiệu suất của bình ngưng
• Tình trạng cánh và khe hở bên trong
• Rò rỉ phớt và tình trạng ổ trục
• Dải tải so với điểm thiết kế

Một sai lầm phổ biến là đánh giá tuabin hơi chỉ dựa trên công suất định mức trên nhãn máy. Hiệu suất thực tế phụ thuộc rất nhiều vào toàn bộ chu trình, không chỉ vào công suất định mức của tuabin.

Tuabin hơi được sử dụng ở đâu và khi nào một loại máy tuabin khác phù hợp hơn?

Tuabin hơi rất phù hợp khi cơ sở đã có nguồn nhiệt có khả năng tạo ra hơi nước hoặc khi nhiệt xả có thể được thu hồi một cách kinh tế. Vì vậy, chúng thường được sử dụng trong các nhà máy nhiệt điện, hệ thống thu hồi nhiệt thải và các cơ sở công nghiệp cần đồng thời điện năng và hơi quy trình.

Trong những trường hợp khác, tuabin khí có thể phù hợp hơn, đặc biệt khi cần công suất khởi động nhanh, bố trí nhỏ gọn hoặc khả năng sử dụng nhiên liệu linh hoạt theo yêu cầu. Ví dụ, SINO-QNP cũng cung cấp các lựa chọn Gas Turbine với nhiều model, từ 2 MW đến 114.5 MW, với danh mục nhiên liệu công bố bao gồm khí tự nhiên, dầu nhiên liệu nhẹ, diesel, khí lò cốc, nhiên liệu pha trộn hydro và nhiên liệu MLCV tùy theo model. Điều đó không có nghĩa là tuabin khí thay thế tuabin hơi trong mọi trường hợp, nhưng giúp giải thích tại sao việc lựa chọn máy tuabin luôn bắt đầu từ nguồn năng lượng và nhiệm vụ, thay vì chỉ xem xét riêng một loại máy.

Khi so sánh các tuabin hơi, người nghiên cứu hoặc người mua nên xem xét điều gì trước tiên?

Hãy bắt đầu từ các điều kiện của quy trình. Trước khi so sánh thương hiệu, cách bố trí hoặc báo giá, hãy thu thập dữ liệu vận hành xác định liệu tuabin có thể thực hiện nhiệm vụ hay không.

• Công suất đầu ra yêu cầu hoặc nhiệm vụ của thiết bị dẫn động
• Áp suất, nhiệt độ và dải lưu lượng hơi đầu vào
• Điều kiện khí xả dự kiến
• Chế độ vận hành: tải cơ bản, tải biến đổi hay dự phòng
• Nhu cầu trích hơi hoặc hơi quy trình
• Các hạn chế tại địa điểm như nước làm mát, không gian và khả năng tiếp cận để bảo trì

Nếu thiếu thông tin đó, rất dễ so sánh những tuabin thực tế không được thiết kế cho cùng một nhiệm vụ. Điều này dẫn đến các tuyên bố hiệu suất gây hiểu lầm và sai sót trong việc lựa chọn kích thước.

Điều gì thường xảy ra không đúng trong quá trình vận hành thực tế?

Các vấn đề thường gặp nhất không hề khó xác định. Chúng thường bắt nguồn từ chất lượng hơi, việc kiểm soát kém các điều kiện vận hành hoặc bảo trì chậm trễ. Hơi ẩm có thể làm xói mòn cánh. Cặn bám làm giảm chất lượng dòng chảy. Mài mòn phớt làm tăng rò rỉ. Các vấn đề về ổ trục ảnh hưởng đến độ rung và độ ổn định của rôto. Các vấn đề ở bình ngưng cũng có thể làm giảm tổng công suất vì tuabin không thể giãn nở hơi hiệu quả như dự kiến.

Nếu bạn đang đánh giá tình trạng của một tuabin, hãy chú ý đến dữ liệu xu hướng thay vì chỉ xem một số liệu riêng lẻ. Những thay đổi về độ rung, suất tiêu hao nhiệt, mức tiêu thụ hơi, áp suất xả hoặc đặc tính khởi động thường cho thấy sự cố sớm hơn so với khi hư hỏng có thể nhìn thấy.

Tuabin hơi có chỉ dùng để phát điện không?

Hoàn toàn không. Phát điện là ứng dụng quen thuộc nhất, nhưng tuabin hơi cũng dẫn động máy nén, máy bơm và các thiết bị quay khác trong môi trường công nghiệp. Trong các hệ thống đồng phát nhiệt điện, chúng có thể đồng thời hỗ trợ cả công suất điện và nhu cầu nhiệt hữu ích. Vai trò kép này là một trong những lý do khiến tuabin hơi vẫn giữ được vai trò quan trọng trong các ngành công nghiệp quy trình.

Một nguyên tắc đơn giản là: nếu muốn hiểu đúng về tuabin hơi, đừng chỉ dừng lại ở vỏ tuabin. Hãy xem xét toàn bộ đường đi của năng lượng, từ quá trình tạo hơi đến công trục và việc sử dụng khí xả. Đó là nơi thể hiện hiệu suất thực sự.
