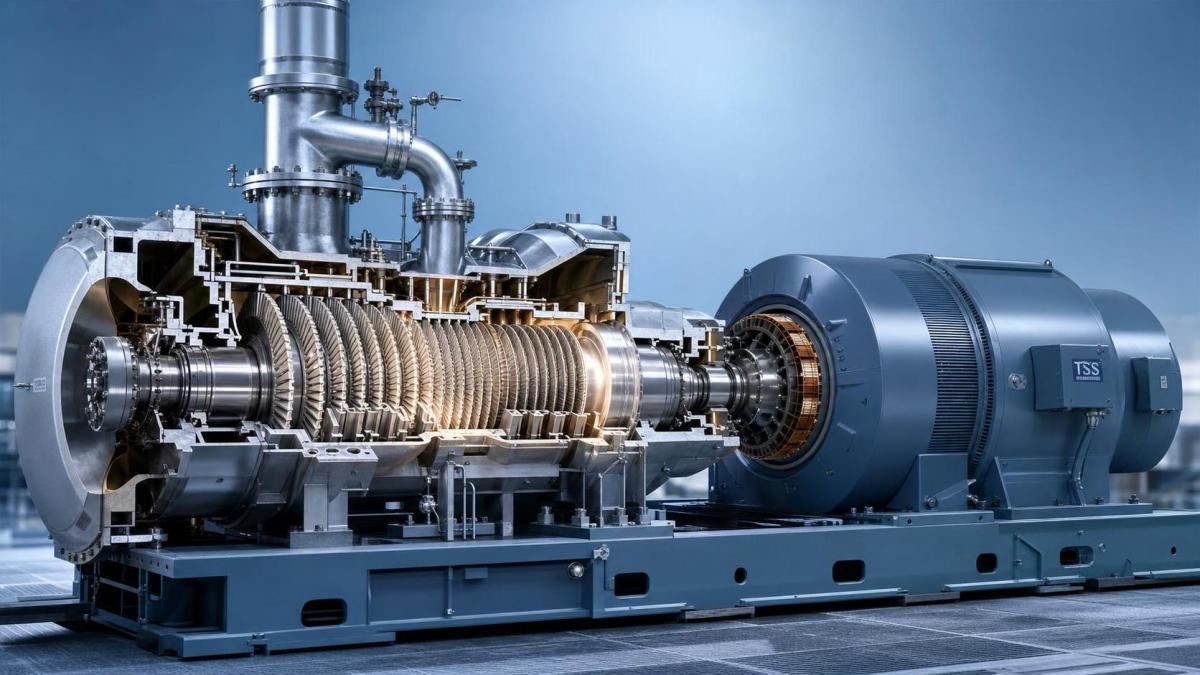

Vad är en ångturbin och hur omvandlar den termisk energi till kraft?

Varför är ångturbiner så viktiga vid elproduktion?

En ångturbin står i centrum för många kraftsystem eftersom den omvandlar värme till användbar axeleffekt med hög tillförlitlighet och kontinuerlig uteffekt. Enkelt uttryckt kokar bränsle eller någon annan värmekälla vatten, ångan expanderar genom turbinen och den roterande axeln kan driva en generator som producerar elektricitet. Om du vill förstå hur ett kraftverk faktiskt omvandlar termisk energi till kraft är ångturbinen den maskin som gör denna energiomvandling synlig och praktiskt användbar.

Det är därför ångturbiner finns i kraftverk, industriella kraftvärmeverk, raffinaderier, kemiska anläggningar och andra processindustrier. De är inte bara ”stora roterande maskiner”. Deras konstruktion påverkar i hög grad anläggningens verkningsgrad, utgångsstabilitet, underhållsplanering och hur mycket nyttigt arbete som kan utvinnas ur ångan innan energin går förlorad.

Vad är egentligen en ångturbin?

En ångturbin är en roterande maskin som omvandlar ångans tryck- och temperaturenergi till mekanisk rotation. Ångan strömmar genom en serie fasta och rörliga skovlar. När ångan expanderar och ändrar riktning överför den energi till rotorn. Rotorn driver en axel, och axeln kan driva utrustning som en elektrisk generator, kompressor eller pump.

Den viktigaste punkten är att turbinen inte skapar energi på egen hand. Den omvandlar termisk energi som redan finns i ånga med hög energinivå till mekanisk kraft som kan användas på annat håll.

Hur omvandlar en ångturbin termisk energi till kraft?

Omvandlingen sker i flera steg i stället för i ett enda plötsligt moment. Ånga med högt tryck kommer in i turbinen och passerar genom munstycken eller fasta skovlar som accelererar flödet. Den snabbt strömmande ångan träffar sedan eller passerar över roterande skovlar som är monterade på rotorn. När ångan expanderar minskar dess energi och en del av denna energi omvandlas till axelrotation.

Ett praktiskt sätt att föreställa sig processen är följande:

1. Värme omvandlar vatten till ånga med högt tryck och hög temperatur.
2. Ångan kommer in i turbinen och expanderar genom flödespassagerna.
3. Den expanderande ångan trycker på rotorns skovlar.
4. Rotorn vrider axeln.
5. Axeln driver en generator, som omvandlar mekanisk rotation till elektricitet.

All ångans termiska energi omvandlas inte till användbar kraft. En del går förlorad genom avgas, friktion, läckage och andra ineffektiviteter. Därför är inloppsförhållanden, skovelutformning, tätningar och avgasthantering viktiga.

Vilka är huvuddelarna i ett ångturbinsystem?

När man säger ”ångturbin” menar man ofta hela turbinenheten, men kärnaggregatet består av flera delar som var och en påverkar prestandan:

• Rotor och axel: den roterande del som levererar mekanisk kraft.
• Skovlar: fasta och rörliga skovlar styr ångflödet och utvinner energi.
• Hus: det tryckbärande höljet runt turbinen.
• Lager: stöder rotorn och håller rotationen stabil.
• Tätningar: minskar ångläckage och bidrar till att bibehålla verkningsgraden.
• Varvtalsregulator och reglerventiler: reglerar ånginloppet och varvtalet.
• Avgasdel: leder ånga med lägre energinivå till en kondensor eller till användning i en efterföljande process.

I verkliga anläggningar ingår även pannan eller värmeåtervinningskällan, kondensorn, smörjsystemet, styrsystemet och generatorn i turbinens drift.

Är alla ångturbiner likadana?

Nej, och det är här många som undersöker ämnet för första gången förenklar det alltför mycket. Ångturbiner skiljer sig åt när det gäller arbetsprincip, avgasarrangemang, storlek och användningsområde.

Den ”bästa” turbinen beror på om målet är maximal elproduktion, kraftvärme, försörjning av processånga eller mekanisk drift av utrustning.

Vad avgör hur effektiv en ångturbin blir?

Verkningsgraden beror aldrig enbart på turbinen. Den påverkas av ångförhållandena vid inloppet, expansionskvaliteten genom turbinen och hur avgassidan hanteras. En välkonstruerad turbin kan ändå prestera sämre om ångan är våt, instabil eller har lägre tryck än konstruktionen är avsedd för.

De viktigaste kontrollerna är vanligtvis följande:

• Ångtryck och ångtemperatur vid inloppet
• Ångflöde
• Avgastryck eller kondensorns prestanda
• Skovlarnas skick och interna spel
• Tätningsläckage och lagrens skick
• Lastområde i förhållande till konstruktionspunkten

Ett vanligt misstag är att bedöma en ångturbin enbart utifrån märkeffekten. Den faktiska prestandan beror i hög grad på hela cykeln, inte bara på turbinens nominella uteffekt.

Var används ångturbiner, och när passar en annan turbomaskin bättre?

Ångturbiner passar väl när en anläggning redan har en värmekälla som kan producera ånga eller när avgasvärme kan återvinnas ekonomiskt. Därför är de vanliga i värmekraftverk, system för återvinning av spillvärme och industrianläggningar som behöver både elektricitet och processånga.

I andra fall kan en gasturbin vara lämpligare, särskilt när snabbstartad kraftproduktion, kompakt layout eller en viss bränsleflexibilitet är viktig. SINO-QNP erbjuder till exempel även alternativ med gasturbiner i flera modeller från 2 MW upp till 114.5 MW, med publicerad bränsletäckning som omfattar naturgas, lätt eldningsolja, diesel, koksgas, vätgasinblandning och MLCV-bränslen beroende på modell. Det ersätter inte en ångturbin i alla situationer, men förklarar varför valet av turbomaskin alltid börjar med energikällan och användningsområdet, inte med en enda maskintyp isolerad från sammanhanget.

Vad bör en undersökare eller köpare först titta på vid jämförelse av ångturbiner?

Börja med processförhållandena. Innan du jämför varumärken, layouter eller offerter bör du samla in de driftdata som avgör om turbinen kan utföra uppgiften.

• Nödvändig uteffekt eller den drivna utrustningens effektbehov
• Ångans inloppstryck, temperatur och flödesområde
• Förväntade avgasförhållanden
• Driftmönster: baslast, varierande last eller reservdrift
• Behov av avtappningsånga eller processånga
• Platsbegränsningar som kylvatten, utrymme och åtkomst för underhåll

Utan denna information är det lätt att jämföra turbiner som i själva verket inte är konstruerade för samma användning. Det leder till missvisande påståenden om verkningsgrad och fel vid dimensionering.

Vad brukar gå fel i verklig drift?

De vanligaste problemen är inte mystiska. De beror vanligtvis på ångkvalitet, bristande kontroll av driftförhållandena eller försenat underhåll. Våt ånga kan erodera skovlarna. Beläggningar försämrar flödeskvaliteten. Slitna tätningar ökar läckaget. Lagerproblem påverkar vibrationer och rotorstabilitet. Problem med kondensorn kan också minska den totala uteffekten eftersom turbinen inte kan expandera ångan lika effektivt som avsett.

Om du granskar en turbins skick bör du uppmärksamma trenddata snarare än en enda isolerad avläsning. Förändringar i vibrationer, värmeförbrukning, ångförbrukning, avgastryck eller uppstartsbeteende avslöjar ofta problem tidigare än ett synligt haveri.

Handlar en ångturbin bara om elproduktion?

Inte alls. Elproduktion är den mest välkända användningen, men ångturbiner driver även kompressorer, pumpar och annan roterande utrustning i industriella miljöer. I kraftvärmesystem kan de samtidigt bidra till både elproduktion och nyttig termisk energi. Den dubbla funktionen är en av anledningarna till att de fortfarande är så relevanta i processindustrier.

En bra tumregel är följande: om du vill förstå en ångturbin ordentligt ska du inte stanna vid turbinhuset. Titta på hela energiflödet, från ånggenerering till axelarbete och användning av avgasångan. Det är där den verkliga prestandabilden finns.
