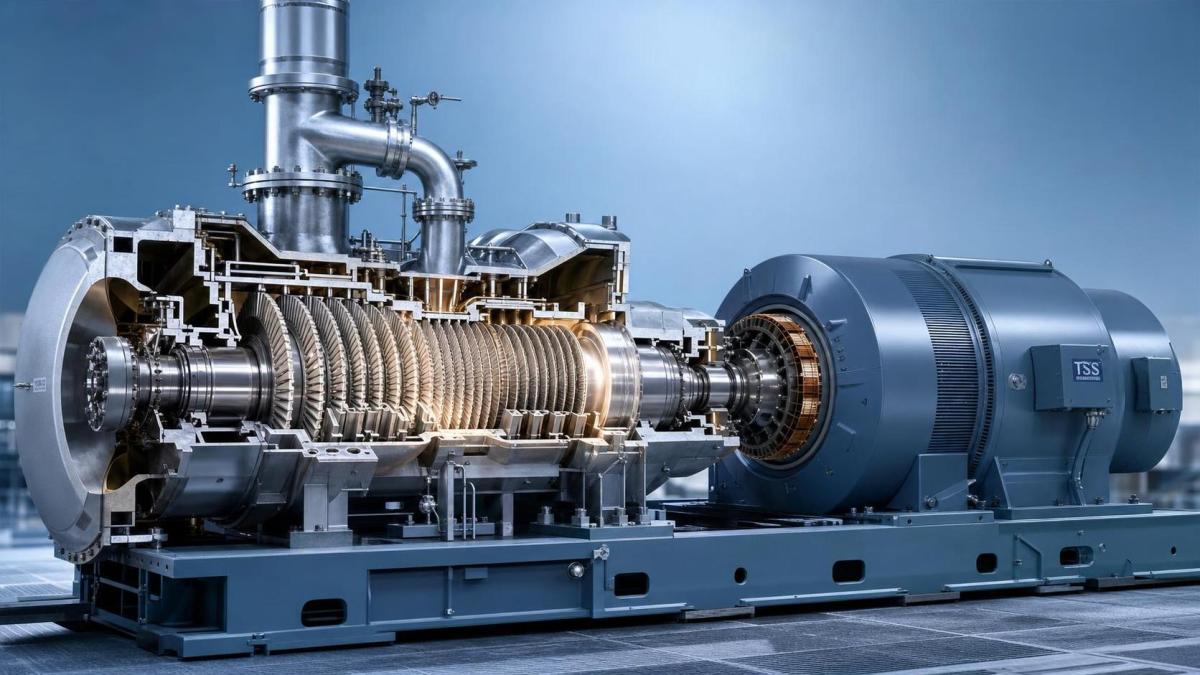

Mi az a gőzturbina, és hogyan alakítja át a hőenergiát villamos energiává?

Miért ennyire fontosak a gőzturbinák a villamosenergia-termelésben?

A gőzturbina számos energiarendszer központi eleme, mivel nagy megbízhatósággal és folyamatos teljesítménnyel alakítja át a hőt hasznos tengelyteljesítménnyé. Egyszerűen fogalmazva: az üzemanyag vagy más hőforrás felforralja a vizet, a gőz kitágul a turbinán keresztül, a forgó tengely pedig meghajthat egy generátort, amely villamos energiát termel. Ha meg szeretné érteni, hogyan alakítja át ténylegesen egy erőmű a hőenergiát villamos energiává, akkor a gőzturbina az a berendezés, amely ezt az energiaátalakulást láthatóvá és praktikussá teszi.

Ezért találhatók gőzturbinák közüzemi erőművekben, ipari kapcsolt energiatermelő üzemekben, finomítókban, vegyipari létesítményekben és más feldolgozóipari üzemekben. Nem csupán „nagy forgó gépek”. Kialakításuk jelentősen befolyásolja az üzem hatásfokát, a teljesítmény stabilitását, a karbantartás tervezését, valamint azt, hogy mennyi hasznos munka nyerhető ki a gőzből az energia elvesztése előtt.

Mi pontosan a gőzturbina?

A gőzturbina olyan forgógép, amely a gőz nyomás- és hőmérsékleti energiáját mechanikai forgómozgássá alakítja. A gőz álló- és mozgólapátok sorozatán áramlik keresztül. Ahogy a gőz kitágul és irányt változtat, energiát ad át a rotornak. A rotor forgatja a tengelyt, a tengely pedig olyan berendezéseket hajthat meg, mint egy villamos generátor, kompresszor vagy szivattyú.

A lényeg az, hogy a turbina önmagában nem termel energiát. A nagy energiatartalmú gőzben már meglévő hőenergiát alakítja át mechanikai teljesítménnyé, amely máshol felhasználható.

Hogyan alakítja át a gőzturbina a hőenergiát teljesítménnyé?

Az átalakítás több szakaszban, nem pedig egyetlen hirtelen lépésben megy végbe. A nagynyomású gőz belép a turbinába, majd fúvókákon vagy állólapátokon halad át, amelyek felgyorsítják az áramlást. A nagy sebességű gőz ezután a rotoron elhelyezett forgólapátoknak ütközik, illetve azok felett áramlik el. Ahogy a gőz kitágul, energiája csökken, és ennek egy része tengelyforgássá alakul.

Gyakorlati szemléltetésként képzelje el a következő folyamatot:

1. A hő nagy nyomású és magas hőmérsékletű gőzzé alakítja a vizet.
2. A gőz belép a turbinába, és az áramlási csatornákon keresztül kitágul.
3. A táguló gőz megnyomja a rotorlapátokat.
4. A rotor forgatja a tengelyt.
5. A tengely meghajtja a generátort, amely a mechanikai forgómozgást villamos energiává alakítja.

A gőz hőenergiájának nem minden része alakul hasznos teljesítménnyé. Egy része a kipufogás, a súrlódás, a szivárgás és más veszteségek miatt elvész. Ezért fontosak a belépési feltételek, a lapátok kialakítása, a tömítések és a kipufogógáz-kezelés.

Melyek a gőzturbina-rendszer fő részei?

Amikor az emberek „gőzturbináról” beszélnek, gyakran a teljes turbinavonatra gondolnak, a központi szerelvény azonban több olyan részből áll, amelyek mindegyike befolyásolja a teljesítményt:

• Rotor és tengely: a mechanikai teljesítményt továbbító forgó elem.
• Lapátok: az álló- és mozgólapátok vezetik a gőzáramlást és nyerik ki az energiát.
• Burkolat: a turbinát körülvevő, nyomástartó héj.
• Csapágyak: megtámasztják a rotort és stabilan tartják a forgást.
• Tömítések: csökkentik a gőzszivárgást és segítenek megőrizni a hatásfokot.
• Fordulatszám-szabályozó és szabályozószelepek: szabályozzák a gőz bevezetését és a fordulatszámot.
• Kiömlőszakasz: az alacsonyabb energiájú gőzt kondenzátorhoz vagy további technológiai felhasználásra vezeti.

A tényleges üzemekben a kazán vagy hővisszanyerő forrás, a kondenzátor, a kenőrendszer, a vezérlőrendszer és a generátor is a turbina működéséhez kapcsolódik.

Minden gőzturbina egyforma?

Nem, és ezt sok, a témával először ismerkedő kutató túlságosan leegyszerűsíti. A gőzturbinák működési elvük, kipufogási elrendezésük, méretük és feladatuk szerint különböznek egymástól.

A „legjobb” turbina attól függ, hogy a cél a maximális villamos teljesítmény, a kapcsolt hő- és villamosenergia-termelés, a technológiai gőzellátás vagy a mechanikus hajtási feladat.

Mi határozza meg a gőzturbina hatásfokát?

A hatásfok soha nem csak a turbinától függ. Befolyásolja a belépő gőz állapota, a turbinán belüli expanzió minősége, valamint a kipufogóoldal kezelése. Egy jól megtervezett turbina is a vártnál gyengébben teljesíthet, ha a gőz nedves, instabil vagy a tervezési nyomás alatt van.

A fő ellenőrzési szempontok általában a következők:

• Belépő gőznyomás és -hőmérséklet
• Gőzáramlási sebesség
• Kiömlési nyomás vagy a kondenzátor teljesítménye
• A lapátok állapota és a belső hézagok
• Tömítésszivárgás és a csapágyak állapota
• A terhelési tartomány és a tervezési munkapont viszonya

Gyakori hiba, hogy a gőzturbinát kizárólag a névleges teljesítmény alapján értékelik. A tényleges teljesítmény nagymértékben a teljes körfolyamattól függ, nem csupán a turbina névleges teljesítményétől.

Hol használják a gőzturbinákat, és mikor lehet jobb választás egy másik turbógép?

A gőzturbina akkor megfelelő választás, ha egy létesítmény már rendelkezik gőz előállítására alkalmas hőforrással, vagy ha a kipufogógáz hője gazdaságosan visszanyerhető. Ezért gyakoriak hőerőművekben, hulladékhő-visszanyerő rendszerekben, valamint olyan ipari telephelyeken, ahol villamos energiára és technológiai gőzre egyaránt szükség van.

Más esetekben a gázturbina lehet megfelelőbb, különösen akkor, ha a gyors indítású teljesítmény, a kompakt elrendezés vagy az adott tüzelőanyag-rugalmasság fontos. Az SINO-QNP például több modellben is kínál gázturbina-megoldásokat 2 MW-tól 114.5 MW-ig, a közzétett tüzelőanyag-kompatibilitás pedig modelltől függően magában foglalja a földgázt, a könnyű fűtőolajat, a dízelt, a kokszolókemence-gázt, a hidrogénkeveréket és az MLCV tüzelőanyagokat. Ez nem jelenti azt, hogy minden esetben kiváltja a gőzturbinát, de jól szemlélteti, hogy a turbógépek kiválasztása mindig az energiaforrással és a feladattal kezdődik, nem pedig egyetlen géptípus elszigetelt vizsgálatával.

Mire kell először figyelnie egy kutatónak vagy vásárlónak a gőzturbinák összehasonlításakor?

Kezdje a technológiai feltételekkel. A márkák, elrendezések vagy ajánlatok összehasonlítása előtt gyűjtse össze azokat az üzemi adatokat, amelyek meghatározzák, hogy a turbina képes-e ellátni a feladatot.

• Szükséges kimenő teljesítmény vagy a meghajtott berendezés teljesítményigénye
• A gőz belépési nyomása, hőmérséklete és áramlási tartománya
• Várható kiömlési állapot
• Üzemelési mód: alapterhelés, változó terhelés vagy készenléti üzem
• Elvételi gőz vagy technológiai gőz iránti igény
• A telephely korlátai, például a hűtővíz, a rendelkezésre álló hely és a karbantartási hozzáférés

Ezen információk nélkül könnyű olyan turbinákat összehasonlítani, amelyeket valójában nem azonos feladatra terveztek. Ez félrevezető hatásfok-állításokhoz és méretezési hibákhoz vezethet.

Mi szokott meghibásodni a tényleges üzemeltetés során?

A leggyakoribb problémák nem rejtélyesek. Általában a gőzminőségre, az üzemi feltételek nem megfelelő szabályozására vagy a késedelmes karbantartásra vezethetők vissza. A nedves gőz erodálhatja a lapátokat. A szennyeződés rontja az áramlás minőségét. A tömítések kopása növeli a szivárgást. A csapágyproblémák befolyásolják a rezgést és a rotor stabilitását. A kondenzátor problémái szintén csökkenthetik a teljes kimenő teljesítményt, mivel a turbina nem tudja a gőzt a tervezett módon hatékonyan expandáltatni.

Ha egy turbina állapotát vizsgálja, egyetlen elszigetelt mérési eredmény helyett fordítson figyelmet a trendadatokra. A rezgés, a hőfogyasztás, a gőzfogyasztás, a kiömlési nyomás vagy az indítási viselkedés változásai gyakran korábban jelzik a problémát, mint a látható meghibásodás.

A gőzturbina csak villamosenergia-termelésre szolgál?

Egyáltalán nem. A villamosenergia-termelés a legismertebb alkalmazás, de a gőzturbinák ipari környezetben kompresszorokat, szivattyúkat és más forgó berendezéseket is meghajtanak. Kapcsolt hő- és villamosenergia-termelő rendszerekben egyszerre támogathatják a villamosenergia-kibocsátást és a hasznos hőszolgáltatást. Ez a kettős szerep az egyik oka annak, hogy továbbra is fontosak a feldolgozóiparban.

Jó ökölszabály a következő: ha megfelelően meg szeretné érteni a gőzturbinát, ne álljon meg a turbina burkolatánál. Vizsgálja meg a teljes energiautat, a gőz előállításától a tengelyen végzett munkán át a kiömlő gőz felhasználásáig. Itt rajzolódik ki a tényleges teljesítmény teljes képe.
