กังหันไอน้ำคืออะไร และเปลี่ยนพลังงานความร้อนเป็นพลังงานไฟฟ้าได้อย่างไร

เหตุใดกังหันไอน้ำจึงมีความสำคัญอย่างมากในการผลิตไฟฟ้า?

กังหันไอน้ำอยู่ใจกลางระบบผลิตไฟฟ้าจำนวนมาก เนื่องจากสามารถเปลี่ยนความร้อนให้เป็นกำลังเพลาที่ใช้งานได้ โดยมีความน่าเชื่อถือสูงและให้กำลังการผลิตอย่างต่อเนื่อง กล่าวโดยง่ายคือ เชื้อเพลิงหรือแหล่งความร้อนอื่นจะต้มน้ำให้กลายเป็นไอน้ำ ไอน้ำจะขยายตัวผ่านกังหัน และเพลาหมุนสามารถขับเครื่องกำเนิดไฟฟ้าเพื่อผลิตกระแสไฟฟ้าได้ หากคุณต้องการทำความเข้าใจว่าโรงไฟฟ้าเปลี่ยนพลังงานความร้อนให้เป็นพลังงานไฟฟ้าได้อย่างไร กังหันไอน้ำคือเครื่องจักรที่ทำให้การเปลี่ยนถ่ายพลังงานดังกล่าวเห็นภาพและนำไปใช้งานได้จริง

ด้วยเหตุนี้ กังหันไอน้ำจึงพบได้ในโรงไฟฟ้าสาธารณูปโภค โรงไฟฟ้าร่วมผลิตในภาคอุตสาหกรรม โรงกลั่น โรงงานเคมี และอุตสาหกรรมกระบวนการผลิตอื่น ๆ กังหันไอน้ำไม่ได้เป็นเพียง “เครื่องจักรขนาดใหญ่ที่หมุนอยู่” เท่านั้น การออกแบบมีผลอย่างมากต่อประสิทธิภาพของโรงงาน ความเสถียรของกำลังการผลิต การวางแผนบำรุงรักษา และปริมาณงานที่มีประโยชน์ซึ่งสามารถดึงออกจากไอน้ำได้ก่อนที่พลังงานนั้นจะสูญเสียไป

กังหันไอน้ำคืออะไร?

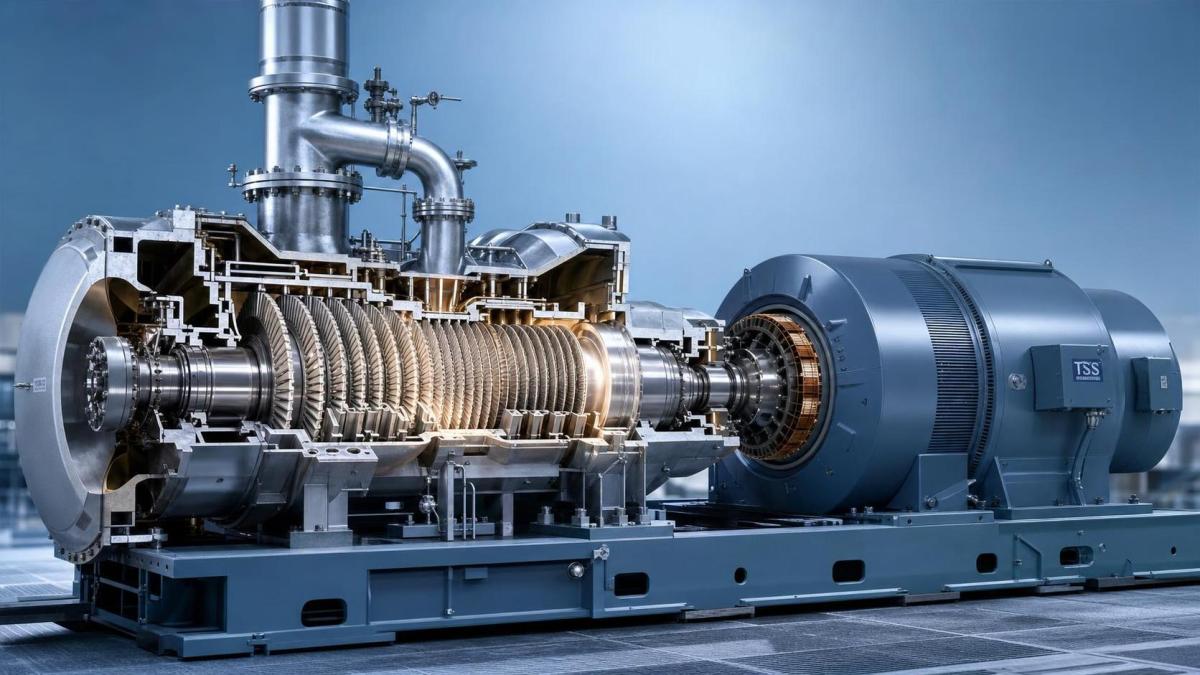

กังหันไอน้ำเป็นเครื่องจักรแบบหมุนที่เปลี่ยนพลังงานจากความดันและอุณหภูมิของไอน้ำให้เป็นการหมุนเชิงกล ไอน้ำจะไหลผ่านชุดใบพัดอยู่กับที่และใบพัดหมุน เมื่อไอน้ำขยายตัวและเปลี่ยนทิศทาง ไอน้ำจะถ่ายโอนพลังงานไปยังโรเตอร์ โรเตอร์จะหมุนเพลา และเพลาดังกล่าวสามารถขับอุปกรณ์ต่าง ๆ เช่น เครื่องกำเนิดไฟฟ้า เครื่องอัด หรือปั๊ม

ประเด็นสำคัญคือ กังหันไม่ได้สร้างพลังงานขึ้นเอง แต่ทำหน้าที่เปลี่ยนพลังงานความร้อนที่มีอยู่แล้วในไอน้ำพลังงานสูงให้เป็นกำลังเชิงกล ซึ่งสามารถนำไปใช้งานต่อในส่วนอื่นได้

กังหันไอน้ำเปลี่ยนพลังงานความร้อนให้เป็นกำลังได้อย่างไร?

การเปลี่ยนพลังงานเกิดขึ้นเป็นขั้นตอน ไม่ใช่การเปลี่ยนอย่างฉับพลันในขั้นตอนเดียว ไอน้ำแรงดันสูงจะเข้าสู่กังหันและไหลผ่านหัวฉีดหรือใบพัดอยู่กับที่เพื่อเร่งความเร็วการไหล จากนั้นไอน้ำที่เคลื่อนที่ด้วยความเร็วสูงจะกระทบหรือไหลผ่านใบพัดหมุนที่ติดตั้งอยู่บนโรเตอร์ ขณะที่ไอน้ำขยายตัว พลังงานของไอน้ำจะลดลง และพลังงานบางส่วนจะเปลี่ยนเป็นการหมุนของเพลา

วิธีทำความเข้าใจในทางปฏิบัติคือ:

1. ความร้อนทำให้น้ำกลายเป็นไอน้ำแรงดันสูงและอุณหภูมิสูง
2. ไอน้ำเข้าสู่กังหันและขยายตัวผ่านช่องทางการไหล
3. ไอน้ำที่ขยายตัวจะผลักใบพัดของโรเตอร์
4. โรเตอร์จะหมุนเพลา
5. เพลาจะขับเครื่องกำเนิดไฟฟ้า ซึ่งเปลี่ยนการหมุนเชิงกลให้เป็นกระแสไฟฟ้า

พลังงานความร้อนทั้งหมดของไอน้ำไม่ได้เปลี่ยนเป็นกำลังที่ใช้งานได้ทั้งหมด พลังงานบางส่วนสูญเสียไปกับไอเสีย แรงเสียดทาน การรั่วไหล และความไม่มีประสิทธิภาพในด้านอื่น ๆ ด้วยเหตุนี้ สภาวะไอน้ำขาเข้า การออกแบบใบพัด การซีล และการจัดการไอเสียจึงล้วนมีความสำคัญ

ส่วนประกอบหลักของระบบกังหันไอน้ำมีอะไรบ้าง?

เมื่อผู้คนพูดถึง “กังหันไอน้ำ” พวกเขามักหมายถึงชุดต้นกำลังกังหันทั้งหมด แต่ชุดประกอบหลักประกอบด้วยชิ้นส่วนหลายรายการ ซึ่งแต่ละส่วนมีผลต่อประสิทธิภาพการทำงาน:

• โรเตอร์และเพลา: ส่วนที่หมุนและส่งกำลังเชิงกล
• ใบพัด: ใบพัดอยู่กับที่และใบพัดหมุนทำหน้าที่ควบคุมการไหลของไอน้ำและดึงพลังงานออกมา
• ตัวเรือน: เปลือกหุ้มรอบกังหันที่ทำหน้าที่รับแรงดัน
• ตลับลูกปืน: รองรับโรเตอร์และช่วยให้การหมุนมีเสถียรภาพ
• ซีล: ลดการรั่วไหลของไอน้ำและช่วยรักษาประสิทธิภาพ
• ชุดควบคุมความเร็วและวาล์วควบคุม: ควบคุมการป้อนไอน้ำและความเร็วรอบ
• ส่วนไอเสีย: นำไอน้ำพลังงานต่ำไปยังคอนเดนเซอร์หรือกระบวนการใช้งานต่อเนื่องด้านปลายทาง

ในโรงงานจริง ยังมีหม้อไอน้ำหรือแหล่งความร้อนจากการกู้คืนพลังงาน คอนเดนเซอร์ ระบบหล่อลื่น ระบบควบคุม และเครื่องกำเนิดไฟฟ้าที่เชื่อมต่อและทำงานร่วมกับกังหัน

กังหันไอน้ำทุกเครื่องเหมือนกันหรือไม่?

ไม่เหมือนกัน และนี่คือจุดที่ผู้ศึกษาหัวข้อนี้เป็นครั้งแรกมักทำให้เรื่องซับซ้อนกลายเป็นเรื่องง่ายเกินไป กังหันไอน้ำมีความแตกต่างกันตามหลักการทำงาน รูปแบบไอเสีย ขนาด และลักษณะการใช้งาน

กังหันที่ “ดีที่สุด” ขึ้นอยู่กับว่าเป้าหมายคือการผลิตไฟฟ้าสูงสุด การผลิตพลังงานความร้อนและไฟฟ้าร่วมกัน การจ่ายไอน้ำสำหรับกระบวนการผลิต หรือการใช้งานเป็นต้นกำลังเชิงกล

อะไรเป็นตัวกำหนดประสิทธิภาพของกังหันไอน้ำ?

ประสิทธิภาพไม่ได้ขึ้นอยู่กับตัวกังหันเพียงอย่างเดียว แต่ขึ้นอยู่กับสภาวะของไอน้ำที่ไหลเข้า คุณภาพของการขยายตัวภายในกังหัน และการจัดการด้านไอเสียด้วย กังหันที่ออกแบบมาอย่างดีอาจทำงานได้ต่ำกว่าประสิทธิภาพที่คาดไว้ หากไอน้ำมีความชื้น ไม่เสถียร หรือมีความดันต่ำกว่าค่าที่ออกแบบไว้

โดยทั่วไป ประเด็นหลักที่ต้องตรวจสอบมีดังนี้:

• ความดันและอุณหภูมิของไอน้ำขาเข้า
• อัตราการไหลของไอน้ำ
• ความดันไอเสียหรือประสิทธิภาพของคอนเดนเซอร์
• สภาพใบพัดและระยะห่างภายใน
• การรั่วไหลของซีลและสภาพตลับลูกปืน
• ช่วงโหลดเมื่อเทียบกับจุดออกแบบ

ข้อผิดพลาดที่พบได้บ่อยคือการประเมินกังหันไอน้ำโดยพิจารณาเฉพาะข้อมูลบนป้ายกำลังพิกัด ประสิทธิภาพที่เกิดขึ้นจริงขึ้นอยู่กับวงจรทั้งหมดเป็นอย่างมาก ไม่ใช่เพียงกำลังพิกัดของกังหันเท่านั้น

กังหันไอน้ำใช้ที่ไหน และเมื่อใดเครื่องจักรเทอร์โบชนิดอื่นจึงเหมาะสมกว่า?

กังหันไอน้ำเหมาะอย่างยิ่งเมื่อโรงงานมีแหล่งความร้อนที่สามารถผลิตไอน้ำได้อยู่แล้ว หรือเมื่อสามารถกู้คืนความร้อนจากไอเสียมาใช้ได้อย่างคุ้มค่า ด้วยเหตุนี้จึงพบกังหันไอน้ำได้ทั่วไปในโรงไฟฟ้าพลังงานความร้อน ระบบกู้คืนความร้อนทิ้ง และโรงงานอุตสาหกรรมที่ต้องการทั้งไฟฟ้าและไอน้ำสำหรับกระบวนการผลิต

ในกรณีอื่น กังหันก๊าซอาจเหมาะสมกว่า โดยเฉพาะเมื่อจำเป็นต้องการกำลังไฟฟ้าที่เริ่มเดินเครื่องได้รวดเร็ว การจัดวางที่กะทัดรัด หรือความยืดหยุ่นด้านเชื้อเพลิงเฉพาะด้าน ตัวอย่างเช่น SINO-QNP ยังมีตัวเลือกกังหันก๊าซหลายรุ่น ตั้งแต่ 2 MW ถึง 114.5 MW โดยข้อมูลเชื้อเพลิงที่เผยแพร่ครอบคลุมก๊าซธรรมชาติ น้ำมันเตาเบา น้ำมันดีเซล ก๊าซเตาโค้ก การผสมไฮโดรเจน และเชื้อเพลิง MLCV ทั้งนี้ขึ้นอยู่กับรุ่น ข้อมูลดังกล่าวไม่ได้หมายความว่าจะสามารถใช้แทนกังหันไอน้ำได้ในทุกกรณี แต่ช่วยอธิบายว่า การเลือกเครื่องจักรเทอร์โบต้องเริ่มจากแหล่งพลังงานและลักษณะการใช้งาน ไม่ใช่เริ่มจากเครื่องจักรประเภทใดประเภทหนึ่งโดยแยกออกจากบริบททั้งหมด

ผู้ศึกษาหรือผู้ซื้อควรพิจารณาอะไรเป็นอันดับแรกเมื่อเปรียบเทียบกังหันไอน้ำ?

เริ่มจากเงื่อนไขของกระบวนการผลิต ก่อนเปรียบเทียบแบรนด์ รูปแบบการจัดวาง หรือใบเสนอราคา ควรรวบรวมข้อมูลการทำงานที่กำหนดว่ากังหันสามารถทำงานตามที่ต้องการได้หรือไม่

• กำลังขาออกที่ต้องการหรือลักษณะงานของอุปกรณ์ขับ
• ความดัน อุณหภูมิ และช่วงอัตราการไหลของไอน้ำขาเข้า
• สภาวะไอเสียที่คาดการณ์
• รูปแบบการทำงาน: โหลดพื้นฐาน โหลดแปรผัน หรือสำรอง
• ความต้องการไอน้ำสกัดหรือไอน้ำสำหรับกระบวนการผลิต
• ข้อจำกัดของสถานที่ เช่น น้ำหล่อเย็น พื้นที่ และการเข้าถึงเพื่อบำรุงรักษา

หากไม่มีข้อมูลดังกล่าว การนำกังหันที่ไม่ได้ออกแบบมาสำหรับงานประเภทเดียวกันมาเปรียบเทียบกันก็เกิดขึ้นได้ง่าย ซึ่งนำไปสู่การกล่าวอ้างด้านประสิทธิภาพที่ทำให้เข้าใจผิดและข้อผิดพลาดในการกำหนดขนาด

โดยทั่วไปมีสิ่งใดผิดพลาดในการใช้งานจริง?

ปัญหาที่เกิดขึ้นบ่อยที่สุดไม่ได้เป็นเรื่องลึกลับ โดยทั่วไปมักมีสาเหตุมาจากคุณภาพไอน้ำ การควบคุมสภาวะการทำงานที่ไม่เหมาะสม หรือการบำรุงรักษาที่ล่าช้า ไอน้ำเปียกอาจทำให้ใบพัดสึกกร่อน คราบสะสมลดคุณภาพการไหล การสึกหรอของซีลเพิ่มการรั่วไหล ปัญหาตลับลูกปืนส่งผลต่อการสั่นสะเทือนและเสถียรภาพของโรเตอร์ ปัญหาคอนเดนเซอร์ยังอาจลดกำลังขาออกโดยรวม เนื่องจากกังหันไม่สามารถขยายตัวของไอน้ำได้อย่างมีประสิทธิภาพตามที่ออกแบบไว้

หากคุณกำลังตรวจสอบสภาพของกังหัน ควรให้ความสำคัญกับข้อมูลแนวโน้มมากกว่าค่าที่อ่านได้เพียงครั้งเดียว การเปลี่ยนแปลงของการสั่นสะเทือน อัตราความร้อน การใช้ไอน้ำ ความดันไอเสีย หรือพฤติกรรมขณะเริ่มเดินเครื่อง มักช่วยตรวจพบปัญหาได้เร็วกว่าการรอให้เกิดความเสียหายที่มองเห็นได้

กังหันไอน้ำมีไว้สำหรับผลิตไฟฟ้าเท่านั้นหรือไม่?

ไม่ใช่เลย การผลิตไฟฟ้าเป็นการใช้งานที่คุ้นเคยที่สุด แต่กังหันไอน้ำยังใช้ขับเครื่องอัด ปั๊ม และอุปกรณ์หมุนอื่น ๆ ในภาคอุตสาหกรรม ในระบบผลิตพลังงานความร้อนและไฟฟ้าร่วมกัน กังหันสามารถรองรับทั้งการผลิตไฟฟ้าและการใช้ประโยชน์จากความร้อนในเวลาเดียวกัน บทบาทสองด้านนี้เป็นเหตุผลหนึ่งที่ทำให้กังหันไอน้ำยังคงมีความสำคัญในอุตสาหกรรมกระบวนการผลิต

หลักทั่วไปที่ใช้พิจารณาคือ หากต้องการทำความเข้าใจกังหันไอน้ำอย่างถูกต้อง อย่าพิจารณาเพียงตัวเรือนกังหัน ควรมองเส้นทางพลังงานทั้งหมด ตั้งแต่การผลิตไอน้ำ การเปลี่ยนเป็นงานที่เพลา ไปจนถึงการใช้ประโยชน์จากไอเสีย ประสิทธิภาพที่แท้จริงจะสะท้อนอยู่ในภาพรวมดังกล่าว
