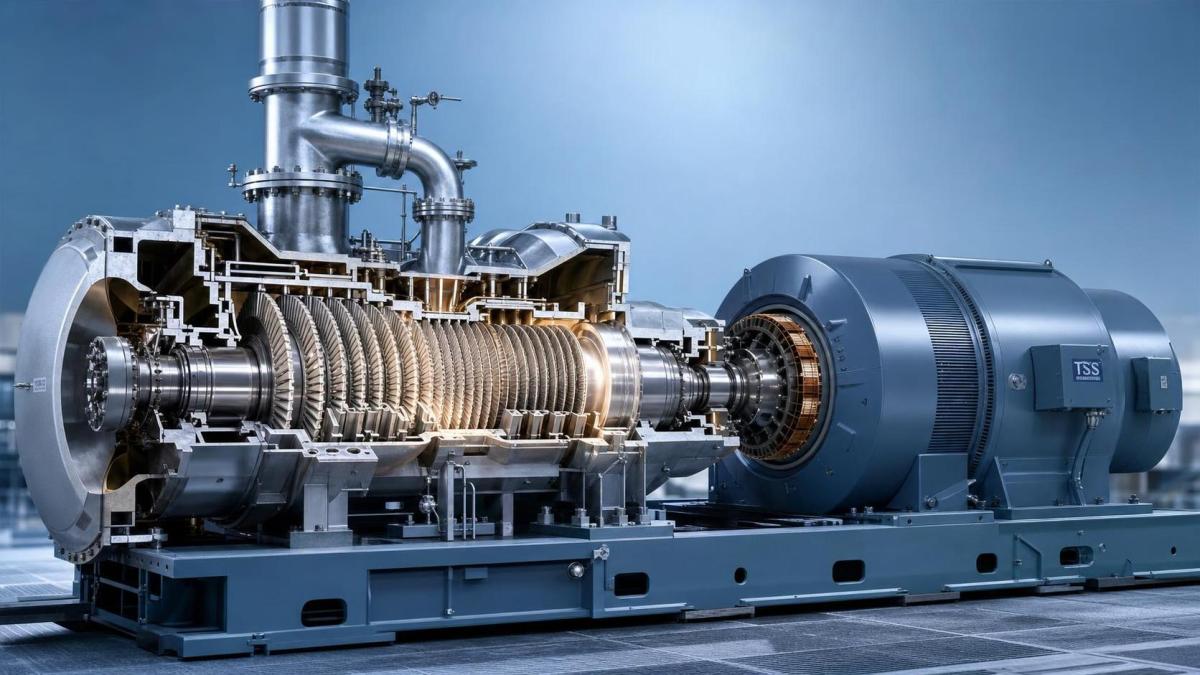

Czym jest turbina parowa i jak przekształca energię cieplną w energię elektryczną?

Dlaczego turbiny parowe mają tak duże znaczenie w wytwarzaniu energii elektrycznej?

Turbina parowa znajduje się w centrum wielu systemów energetycznych, ponieważ przekształca ciepło w użyteczną moc na wale, zapewniając wysoką niezawodność i ciągłą pracę. Mówiąc prościej, paliwo lub inne źródło ciepła podgrzewa wodę do postaci pary, para rozpręża się w turbinie, a obracający się wał może napędzać generator wytwarzający energię elektryczną. Jeśli chcesz zrozumieć, jak elektrownia faktycznie przekształca energię cieplną w energię elektryczną, turbina parowa jest urządzeniem, które czyni tę transformację energii widoczną i praktyczną.

Dlatego turbiny parowe są stosowane w elektrowniach zawodowych, przemysłowych elektrociepłowniach, rafineriach, zakładach chemicznych i innych gałęziach przemysłu procesowego. Nie są one jedynie „dużymi wirującymi maszynami”. Ich konstrukcja ma istotny wpływ na sprawność zakładu, stabilność produkcji, planowanie konserwacji oraz ilość użytecznej pracy, którą można uzyskać z pary, zanim energia ta zostanie utracona.

Czym dokładnie jest turbina parowa?

Turbina parowa to maszyna wirnikowa, która przekształca energię ciśnienia i temperatury pary w ruch mechaniczny. Para przepływa przez szereg łopatek kierowniczych i wirnikowych. Gdy para rozpręża się i zmienia kierunek przepływu, przekazuje energię wirnikowi. Wirnik obraca wał, który może napędzać takie urządzenia jak generator elektryczny, sprężarka lub pompa.

Najważniejsze jest to, że turbina nie wytwarza energii samodzielnie. Przekształca istniejącą już energię cieplną pary o wysokiej zawartości energii w moc mechaniczną, którą można wykorzystać w innym miejscu.

Jak turbina parowa przekształca energię cieplną w moc?

Przekształcanie energii odbywa się etapami, a nie w jednym nagłym procesie. Para wysokociśnieniowa wpływa do turbiny i przechodzi przez dysze lub łopatki kierownicze, które przyspieszają przepływ. Następnie szybko poruszająca się para oddziałuje na łopatki wirnikowe zamontowane na wirniku lub przepływa nad nimi. W miarę rozprężania pary jej energia spada, a część tej energii zostaje przekształcona w obrót wału.

Praktyczny sposób przedstawienia tego procesu jest następujący:

1. Ciepło przekształca wodę w parę o wysokim ciśnieniu i wysokiej temperaturze.
2. Para wpływa do turbiny i rozpręża się w kanałach przepływowych.
3. Rozprężająca się para naciska na łopatki wirnika.
4. Wirnik obraca wał.
5. Wał napędza generator, który przekształca obrót mechaniczny w energię elektryczną.

Nie cała energia cieplna pary zostaje przekształcona w użyteczną moc. Część energii jest tracona przez wylot, tarcie, nieszczelności i inne nieefektywności. Dlatego istotne są warunki na wlocie, konstrukcja łopatek, uszczelnienia oraz sposób obsługi wylotu pary.

Jakie są główne elementy systemu turbiny parowej?

Mówiąc „turbina parowa”, często ma się na myśli cały układ turbinowy, jednak podstawowy zespół obejmuje kilka elementów, z których każdy wpływa na wydajność:

• Wirnik i wał: element wirujący, który przekazuje moc mechaniczną.
• Łopatki: łopatki kierownicze i wirnikowe prowadzą przepływ pary oraz odzyskują z niej energię.
• Kadłub: obudowa ciśnieniowa otaczająca turbinę.
• Łożyska: podpierają wirnik i zapewniają stabilny obrót.
• Uszczelnienia: ograniczają wyciek pary i pomagają utrzymać sprawność.
• Regulator i zawory sterujące: regulują dopływ pary oraz prędkość obrotową.
• Sekcja wylotowa: kieruje parę o niższej energii do skraplacza lub do dalszego wykorzystania w procesie.

W rzeczywistych zakładach z działaniem turbiny współpracują również kocioł lub źródło odzysku ciepła, skraplacz, układ smarowania, układ sterowania oraz generator.

Czy wszystkie turbiny parowe są takie same?

Nie, a właśnie tutaj wielu początkujących badaczy nadmiernie upraszcza temat. Turbiny parowe różnią się zasadą działania, układem wylotowym, wielkością i przeznaczeniem.

„Najlepsza” turbina zależy od tego, czy celem jest maksymalna produkcja energii elektrycznej, skojarzone wytwarzanie ciepła i energii elektrycznej, dostarczanie pary technologicznej czy napęd mechaniczny.

Od czego zależy sprawność turbiny parowej?

Sprawność nigdy nie zależy wyłącznie od turbiny. Wpływają na nią warunki pary dopływającej do turbiny, jakość rozprężania w turbinie oraz sposób obsługi strony wylotowej. Dobrze zaprojektowana turbina może nadal pracować poniżej oczekiwań, jeśli para jest wilgotna, niestabilna lub ma ciśnienie niższe od projektowego.

Najczęściej sprawdza się następujące parametry:

• Ciśnienie i temperatura pary na wlocie
• Natężenie przepływu pary
• Ciśnienie wylotowe lub wydajność skraplacza
• Stan łopatek i luzy wewnętrzne
• Nieszczelności uszczelnień i stan łożysk
• Zakres obciążenia w stosunku do punktu projektowego

Częstym błędem jest ocenianie turbiny parowej wyłącznie na podstawie danych znamionowych. Rzeczywista wydajność zależy w dużej mierze od całego obiegu, a nie tylko od znamionowej mocy turbiny.

Gdzie stosuje się turbiny parowe i kiedy lepszym rozwiązaniem może być inna maszyna wirnikowa?

Turbiny parowe dobrze sprawdzają się w obiektach, które już posiadają źródło ciepła zdolne do wytwarzania pary, lub w których ciepło odpadowe można ekonomicznie odzyskać. Dlatego są powszechnie stosowane w elektrowniach cieplnych, systemach odzysku ciepła odpadowego oraz zakładach przemysłowych, które potrzebują zarówno energii elektrycznej, jak i pary technologicznej.

W innych przypadkach bardziej odpowiednia może być turbina gazowa, szczególnie gdy istotne są szybki rozruch, kompaktowa konstrukcja lub elastyczność w zakresie stosowanych paliw. Na przykład firma SINO-QNP oferuje również warianty turbin gazowych w wielu modelach o mocy od 2 MW do 114.5 MW, z deklarowanym zakresem paliw obejmującym gaz ziemny, lekki olej opałowy, olej napędowy, gaz koksowniczy, mieszanki z wodorem oraz paliwa MLCV, zależnie od modelu. Nie oznacza to, że turbina parowa jest zawsze zastępowana, ale pomaga wyjaśnić, dlaczego wybór maszyn wirnikowych zawsze rozpoczyna się od źródła energii i charakteru pracy, a nie od jednego typu maszyny rozpatrywanego w oderwaniu od pozostałych czynników.

Na co badacz lub nabywca powinien zwrócić uwagę w pierwszej kolejności podczas porównywania turbin parowych?

Należy zacząć od warunków procesu. Przed porównaniem marek, układów konstrukcyjnych lub ofert należy zebrać dane eksploatacyjne określające, czy turbina może wykonać dane zadanie.

• Wymagana moc wyjściowa lub obciążenie napędzanego urządzenia
• Ciśnienie, temperatura i zakres przepływu pary na wlocie
• Przewidywane warunki na wylocie
• Sposób pracy: obciążenie podstawowe, zmienne obciążenie lub tryb rezerwowy
• Zapotrzebowanie na parę upustową lub technologiczną
• Ograniczenia lokalizacyjne, takie jak dostępność wody chłodzącej, przestrzeń i dostęp do celów konserwacyjnych

Bez tych informacji łatwo porównać turbiny, które w rzeczywistości nie są przeznaczone do takiego samego zastosowania. Prowadzi to do wprowadzających w błąd deklaracji sprawności i błędów w doborze wielkości urządzenia.

Co zwykle nie działa prawidłowo podczas rzeczywistej eksploatacji?

Najczęstsze problemy nie są tajemnicze. Zwykle wynikają z jakości pary, niewłaściwej kontroli warunków pracy lub opóźnionej konserwacji. Wilgotna para może powodować erozję łopatek. Zanieczyszczenia pogarszają jakość przepływu. Zużycie uszczelnień zwiększa nieszczelności. Problemy z łożyskami wpływają na drgania i stabilność wirnika. Problemy ze skraplaczem mogą również obniżać całkowitą moc wyjściową, ponieważ turbina nie może rozprężać pary tak skutecznie, jak zakładano.

Podczas oceny stanu turbiny należy zwracać uwagę na dane trendów, a nie na pojedynczy, odosobniony odczyt. Zmiany drgań, jednostkowego zużycia ciepła, zużycia pary, ciśnienia wylotowego lub zachowania podczas rozruchu często ujawniają problemy wcześniej niż widoczna awaria.

Czy turbina parowa służy wyłącznie do wytwarzania energii elektrycznej?

Zdecydowanie nie. Wytwarzanie energii elektrycznej jest najbardziej znanym zastosowaniem, ale turbiny parowe napędzają również sprężarki, pompy i inne urządzenia wirnikowe w środowiskach przemysłowych. W układach skojarzonego wytwarzania ciepła i energii elektrycznej mogą jednocześnie zapewniać produkcję energii elektrycznej oraz użyteczne wykorzystanie ciepła. Ta podwójna funkcja jest jednym z powodów, dla których pozostają tak istotne w przemyśle procesowym.

Dobra zasada jest następująca: jeśli chcesz właściwie zrozumieć działanie turbiny parowej, nie ograniczaj się do jej kadłuba. Przyjrzyj się całej drodze energii — od wytwarzania pary, przez pracę na wale, po wykorzystanie pary na wylocie. To właśnie tam znajduje się rzeczywisty obraz wydajności.
