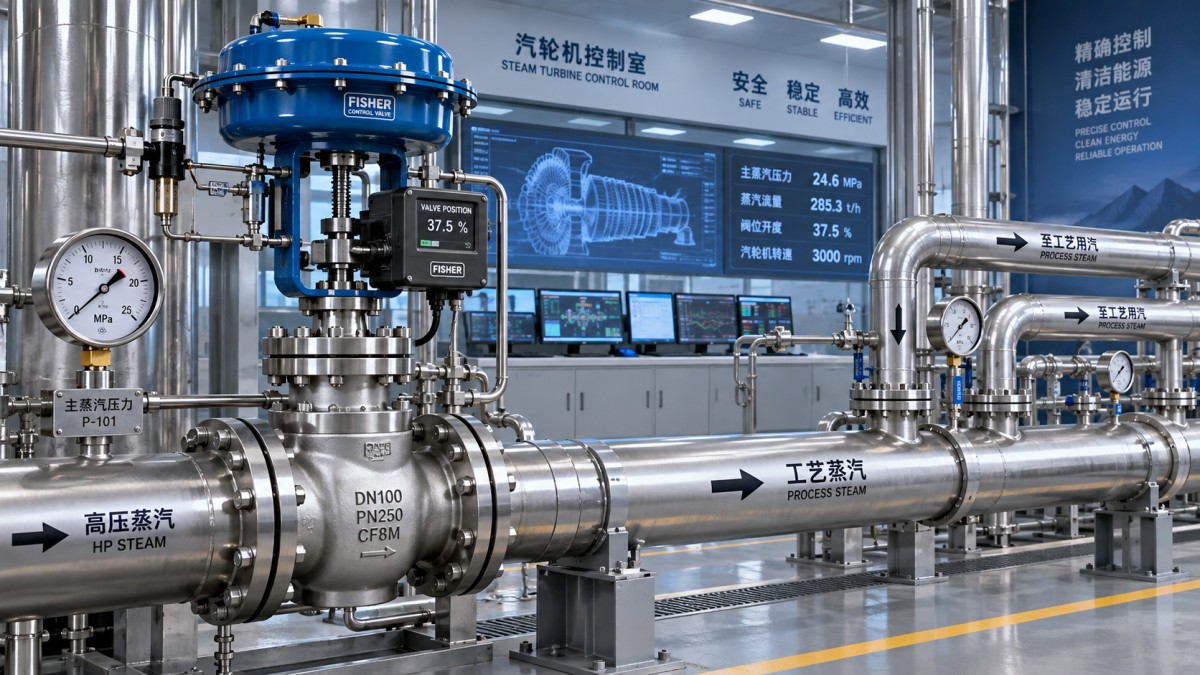

كيف تؤثر صمامات التحكم في توربينات البخار ذات الاستخراج على استقرار التشغيل

يمكن أن يظل توربين بخاري استخلاصي بحالة ميكانيكية جيدة، لكنه يعمل بصورة غير مستقرة عندما لا تدير صمامات التحكم تدفق البخار بالدقة الكافية. والسبب بسيط: إذ تنظم الصمامات مطلبين قد يتعارضان. يحتاج التوربين إلى إدخال بخار مستقر للحفاظ على السرعة أو الحمل الكهربائي، بينما يجب أن يحافظ نظام الاستخلاص على ضغط وتدفق قابلين للاستخدام لمعدات العمليات. ولذلك، يمكن أن يتحول خطأ صغير في الصمام إلى تذبذب في الضغط أو اضطراب في الحمل أو فصل وقائي.

بالنسبة لمراقبة الجودة والسلامة، لا تتمثل المسألة العملية في ما إذا كان الصمام يفتح ويغلق، بل في ما إذا كانت حلقة الصمام الكاملة تستجيب بصورة متوقعة عبر تغيرات الحمل العادية، وتغيرات طلب الاستخلاص، وبدء التشغيل، وظروف الاضطراب. تؤثر شوط الصمام، وقوة المشغل، وتغذية راجعة الموضع، وتسرب البخار، ومنطق التحكم، وظروف الأنابيب الواقعة في اتجاه المصب، جميعها في هذه النتيجة.

لماذا يؤثر سلوك الصمام بقوة في الاستقرار

في التوربين البخاري الاستخلاصي، تتحكم صمامات إدخال البخار الرئيسي في الطاقة الداخلة إلى التوربين. وتؤثر صمامات التحكم في الاستخلاص، أو ترتيبات تنظيم الاستخلاص، في كمية البخار المتبقية المتاحة عند مرحلة وسيطة لاستخدام العمليات. وتؤثر التغيرات في أي من الجانبين في توزيع الضغط عبر التوربين.

إذا استهلك مستخدم عمليات فجأة كمية أكبر من بخار الاستخلاص، يميل ضغط الاستخلاص إلى الانخفاض. ويجب أن يتعرف نظام التحكم على التغير وأن يحرك الصمام المعني بطريقة مضبوطة. وإذا كانت الاستجابة بطيئة جداً، فقد ينخفض ضغط مجمع العمليات عن نطاق التشغيل المقبول. وإذا استجاب الصمام بعنف مفرط، فقد يتجاوز القيمة المطلوبة، مما يسبب دورات ضغط وحركات تصحيحية متكررة. وقد تنتقل هذه الدورات إلى حمل التوربين أو ظروف المكثف أو ضوابط الغلاية أو معدات العمليات المتصلة.

والحالة العكسية لا تقل أهمية. فقد يؤدي انخفاض حاد في طلب بخار العمليات إلى رفع ضغط الاستخلاص. وإذا لم يتمكن صمام التحكم من خفض التدفق أو إعادة توجيه البخار كما هو مقصود، فقد يتعرض التوربين لظروف غير طبيعية في المراحل أو يدفع مجمع العمليات نحو إنذار ضغط مرتفع. لذلك، فالاستقرار هو نتيجة للنظام، وليس خاصية للصمام وحده.

ثلاث حالات للصمام تتسبب في معظم مشكلات التشغيل

1. النطاق الميت، والالتصاق، وضعف التحكم عند الأشواط الصغيرة

قد لا يتحرك الصمام ذو الاحتكاك المفرط عندما يطلب المتحكم تصحيحاً صغيراً. تتغير إشارة الخرج، لكن ساق الصمام تبقى ساكنة إلى أن تتغلب قوة المشغل على الاحتكاك. ثم يتحرك الصمام مسافة كبيرة دفعة واحدة. ويؤدي هذا السلوك الانزلاقي الالتصاقي إلى نمط يمكن تمييزه: يتذبذب ضغط الاستخلاص بينما يتغير موضع الصمام على شكل خطوات بدلاً من أن يتغير بسلاسة.

ويشكل ذلك خطراً خاصاً عندما يتغير طلب بخار العمليات تدريجياً. قد يعوض المشغلون ذلك بوضع الحلقة في التحكم اليدوي أو خفض حساسية المتحكم. ويمكن لهذه الإجراءات إخفاء العرض، لكنها لا تزيل السبب الميكانيكي. وينبغي فحص احتكاك الحشوة، وعدم كفاية حجم المشغل، وتلف أسطح الساق، وسوء حالة الوصلات، وضبط مموضع الصمام غير الملائم.

2. التسرب الداخلي وعدم كفاية الإغلاق المحكم

يغير التسرب عبر صمام التحكم توازن البخار حتى عندما يُؤمر الصمام بالإغلاق أو يكون قريباً من الإغلاق. وفي خدمة الاستخلاص، قد يجعل ذلك من الصعب تثبيت ضغط المجمع عند الطلب المنخفض. ويمكنه أيضاً إنشاء مسار بخار غير متوقع أثناء بدء التشغيل أو الإيقاف أو أعمال العزل.

لا يمثل التسرب مجرد مسألة كفاءة. فهو يؤثر، بالنسبة لمديري السلامة، في افتراضات العزل. إن إشارة موضع الصمام التي تظهر أنه «مغلق» لا تثبت أن مسار البخار معزول. وتحدد حالة مقعد الصمام، وتآكل الأجزاء الداخلية، والترسبات، والتشوه الحراري، وفارق الضغط الفعلي عبر الصمام، ما إذا كان أداء الإغلاق يظل كافياً للخدمة المطلوبة.

3. تغذية راجعة غير دقيقة للموضع أو وضع فشل المشغل

لا يستطيع المتحكم تنظيم إلا ما يمكنه قياسه. وإذا كان مرسل الموضع غير معاير، أو يعاني من فقدان متقطع للإشارة، أو لا يعكس حركة الساق الفعلية، فقد تبدو الحلقة بحالة جيدة بينما لا يتبع الصمام الأمر. وتعد مقارنة خرج المتحكم، وموضع الصمام المبين، واستجابة العملية أكثر إفادة من مراجعة أي إشارة منفردة وحدها.

يجب أن يتوافق أداء المشغل أيضاً مع مخاطر العملية. ويعتمد ما إذا كان ينبغي أن يفشل الصمام في وضع الفتح أو الإغلاق أو البقاء في موضعه على تصميم التوربين، وترتيب مجمع الاستخلاص، وسعة التجاوز، وعواقب فقدان هواء الأجهزة أو الطاقة الكهربائية. ومن الأخطاء الشائعة اعتبار «الفشل إلى الإغلاق» أكثر أماناً تلقائياً. ففي بعض الترتيبات، قد تؤدي إزالة بخار الاستخلاص فجأة إلى الإضرار باستقرار العمليات في اتجاه المصب؛ وفي ترتيبات أخرى، قد يؤدي استمرار الإدخال إلى خطر زيادة الضغط. ويجب تحديد الحالة الآمنة المطلوبة استناداً إلى التوازن الكامل للبخار والطاقة.

تحديد حجم الصمام ليس هو نفسه قابلية التحكم المستقرة

قد يمتلك الصمام سعة تدفق قصوى كافية، ومع ذلك يؤدي أداءً ضعيفاً في التشغيل العادي. غالباً ما تقضي الصمامات كبيرة الحجم التشغيل الروتيني قرب الطرف المنخفض من المشوار، حيث تؤدي الحركات الصغيرة للساق إلى تغيرات كبيرة بصورة غير متناسبة في التدفق، أو حيث تكون قابلية التحكم ضعيفة. وقد يظل الصمام صغير الحجم مفتوحاً تقريباً بالكامل أثناء ذروة طلب الاستخلاص، مما يترك قدرة محدودة لتصحيح الاضطراب.

لذلك ينبغي أن تراعي مراجعة الجودة نطاق التشغيل المتوقع، وليس الحد الأقصى التصميمي فقط. وينبغي تقييم خاصية الصمام، وهبوط الضغط المتاح، وظروف البخار، والحدين الأدنى والأقصى لطلب الاستخلاص، والمعدل المتوقع لتغير الطلب، معاً. وغالباً ما تُختار الأجزاء الداخلية ذات الخاصية متساوية النسبة عندما تواجه العملية نطاقاً واسعاً من الأحمال، لكن الاختيار الصحيح يظل معتمداً على سلوك هبوط الضغط المركب وهدف التحكم.

قيّم حلقة التحكم الكاملة، وليس الصمام بمعزل

لا تستطيع صيانة الصمام وحدها حل مشكلة مخطط تحكم سيئ التنسيق بين التوربين والعملية. فقد يتفاعل التحكم في ضغط الاستخلاص مع التحكم في سرعة/حمل التوربين، والتحكم في ضغط الدخول، وإشعال الغلاية، ومحطات خفض الضغط، وتجاوزات مجمع العمليات. وعندما يحاول متحكمان تصحيح اضطراب الضغط نفسه عبر مسارات بخار مختلفة، قد تنتج دورات حتى عندما تبدو كل حلقة مضبوطة بشكل صحيح بمفردها.

يبدأ تسلسل التحقيق المفيد باتجاهات التشغيل. راجع ضغط الاستخلاص، وحمل التوربين، وطلب الصمام، وموضع الصمام الفعلي، والضغط عند المنبع والمصب، وحالة معدات التجاوز أو خفض الضغط أثناء الاضطراب. التوقيت مهم. فإذا تغير أمر الصمام قبل تحرك الضغط، لكن الموضع المبين لا يتبعه، فمن المرجح أن تكون المشكلة في الصمام أو المشغل أو مموضع الصمام. وإذا تبع الموضع بشكل صحيح لكن الضغط استجاب بصورة غير متوقعة، فابحث في طلب البخار، أو قيود الأنابيب، أو مسارات التجاوز، أو حمل الرطوبة، أو التفاعلات مع الحلقات الأخرى.

يتطلب التشغيل التجريبي والتعديلات الرئيسية النظرة المتكاملة نفسها. في توليد الطاقة وأنظمة البخار الصناعية، ينبغي أن يشمل تحديد النطاق التوربين، ومجمعات البخار، وأجهزة التحكم، ومنطق الحماية، والأنظمة المساعدة، واختبارات التشغيل التجريبي، وتدريب المشغلين. وبالنسبة للمشروعات التي تتطلب هذا التنسيق الأوسع، يمكن لنهجEPC أن يدمج الهندسة وواجهات المعدات وتقييم السلامة والتركيب والتشغيل التجريبي في خطة تسليم واحدة، بدلاً من التعامل مع صمام الاستخلاص باعتباره بند توريد مستقلاً.

ما الذي ينبغي التحقق منه أثناء الفحص والقبول

بالنسبة لتوربين بخاري استخلاصي مستقر، ينبغي أن يركز الفحص على أدلة قابلية التحكم في ظروف واقعية. اختبار الشوط الساكن ضروري، لكنه غير كافٍ. توفر الفحوصات التالية أساساً أكثر جدوى للقبول والمراقبة المستمرة للجودة:

• تأكيد توافق المشوار المطلوب مع مشوار الساق الفعلي عبر نطاق التشغيل، بما في ذلك مواضع الأشواط الصغيرة.
• التحقق من الحركة السلسة في الاتجاهين، والانعكاسات غير المتوقعة، والتردد، والتأخر المفرط في الاستجابة.
• التحقق من معايرة تغذية راجعة الموضع بصورة مستقلة عن أمر التحكم.
• تقييم الإغلاق والتسرب الداخلي وفقاً لمتطلبات الموقع للعزل وخدمة التحكم في العمليات.
• تأكيد جودة إمداد هواء المشغل، واستقرار الضغط، وحالة الأنابيب، والاستجابة لفقدان إمداد المرافق.
• مراجعة إجراءات الصمام والتجاوز والفصل والإنذار مقارنة بفلسفة التشغيل الموثقة لبدء التشغيل والتشغيل العادي وحالات الطوارئ.
• تتبع مشوار الصمام وسلوك الضغط بمرور الوقت؛ إذ يمكن أن تشير زيادة نشاط المشوار للطلب نفسه من العملية إلى احتكاك ناشئ أو تدهور في الأجزاء الداخلية.

من المهم أيضاً التمييز بين صمام التنظيم وجهاز العزل الوقائي. فقد لا يوفر الصمام المختار للتحكم الدقيق سلامة العزل المطلوبة لحدود الصيانة، وقد لا يمتلك صمام الإغلاق المحكم الدقة اللازمة للخنق المستقر. وعندما تكون كلتا الوظيفتين مطلوبة، ينبغي أن يوضح التصميم كيفية تحقيق كل وظيفة بدلاً من افتراض أن صماماً واحداً يمكنه أداء كلتيهما بصورة موثوقة.

الخطوة التالية الأكثر فائدة بعد حدث عدم استقرار

لا تبدأ بإعادة ضبط المتحكم. حدد أولاً ما إذا كان الصمام يتبع أمره فعلياً وما إذا كان الموضع المقاس موثوقاً. فقد يؤدي إعادة الضبط مع وجود التصاق أو تسرب أو إجراء صمام غير صحيح إلى خفض التذبذب المرئي مؤقتاً، مع السماح بتفاقم العطل الأساسي.

بعد تأكيد الحالة الميكانيكية وسلامة الإشارة، قيّم الحدث مقابل حالة التشغيل الكاملة: حمل التوربين، وطلب تدفق الاستخلاص، وظروف بخار الدخول، وضغط المجمع، وحالة التجاوز، والإجراءات الوقائية. يساعد هذا النهج فرق الجودة والسلامة على فصل عيب الصمام عن تفاعل التحكم أو اضطراب جانب العملية، وينتج إجراءً تصحيحياً يحسن استقرار التشغيل بدلاً من مجرد إعادة ضبط الإنذار.
