Turbina parowa przeciwprężna a kondensacyjna: która pasuje do Twojego procesu?

Turbina parowa przeciwprężna a kondensacyjna: która pasuje do Twojego procesu?

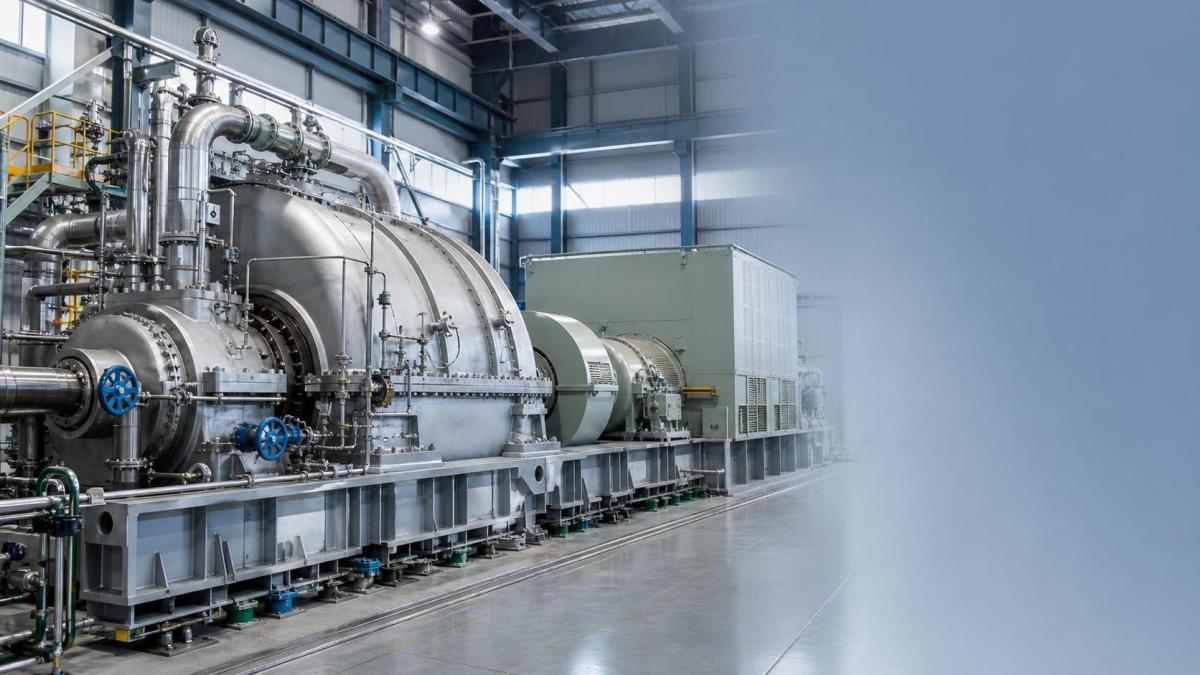

Rzeczywista różnica nie polega na tym, czy jedna turbina parowa jest bardziej zaawansowana od drugiej. Chodzi o to, czy zakład został zaprojektowany wokół użytecznej pary, użytecznej energii czy zmieniającej się równowagi między nimi. Wiele błędów przy wyborze wynika z porównywania typów turbin jako niezależnych urządzeń, podczas gdy właściwsze pytanie brzmi: jak turbina będzie działać w całym systemie cieplnym.

Turbina przeciwprężna odprowadza parę przy ciśnieniu, które nadal może być wykorzystane w procesie, na przykład do ogrzewania, suszenia, ogrzewania miejskiego lub innych zastosowań cieplnych. Turbina kondensacyjna rozpręża parę do bardzo niskiego ciśnienia wylotowego, zazwyczaj w celu maksymalizacji produkcji energii, a następnie kieruje ją do skraplacza. Na papierze brzmi to prosto. W projektach konsekwencje są jednak znacznie większe: wybór może wpływać na bilans pary, koszty mediów, infrastrukturę chłodniczą, elastyczność eksploatacji, a nawet skutki przestojów.

Dlatego kierownicy projektów powinni traktować tę kwestię jako decyzję dotyczącą całego systemu, a nie tylko zakup pojedynczej maszyny.

Co praca przeciwprężna naprawdę oznacza dla ekonomiki zakładu

Turbiny przeciwprężne zwykle dobrze sprawdzają się tam, gdzie proces wymaga stałego dopływu pary o średnim lub niskim ciśnieniu. Zamiast obniżać ciśnienie pary za pomocą zaworu i tracić energię wynikającą ze spadku ciśnienia, turbina przekształca część tej energii w moc na wale lub energię elektryczną, zanim para trafi do kolektora procesowego. Innymi słowy, energia jest wytwarzana jako produkt uboczny wykorzystania pary.

Dlatego turbiny te są powszechnie stosowane w systemach zaopatrzenia w ciepło, energetyce wykorzystującej biomasę, odzysku ciepła odpadowego oraz w przemysłowych układach napędowych, w których zapotrzebowanie na ciepło jest stabilne. Jeśli ekonomika zakładu zależy przede wszystkim od zużycia pary procesowej, konfiguracja przeciwprężna może być bardzo wydajna na poziomie całego obiektu, ponieważ odpowiada istniejącemu zapotrzebowaniu zakładu.

Kompromis jest równie istotny: moc wyjściowa zależy od zapotrzebowania na parę po stronie odbioru. Jeśli proces nie potrzebuje pary, turbina nie może nadal swobodnie wytwarzać energii na tym samym poziomie. Ogranicza to niezależność układu. W zakładach o bardzo zmiennym obciążeniu cieplnym może to stać się problemem planistycznym, a nie wadą techniczną.

Dlaczego turbiny kondensacyjne są atrakcyjne dla projektów skoncentrowanych na produkcji energii

Turbina parowa kondensacyjna jest zwykle wybierana wtedy, gdy głównym celem jest wytwarzanie energii elektrycznej. Ponieważ para rozpręża się dalej przed wylotem, większa część spadku entalpii zostaje przekształcona w pracę mechaniczną. Zazwyczaj oznacza to większą moc wyjściową przy takich samych warunkach pary na wlocie niż w przypadku urządzenia przeciwprężnego.

Dzięki temu turbiny kondensacyjne są atrakcyjne w energetyce cieplnej, niektórych układach cyklu kombinowanego oraz w projektach, w których energia elektryczna oddawana do sieci ma większą wartość niż pozostała para procesowa. Zapewniają również większe rozdzielenie produkcji pary od zużycia ciepła. Jeśli strategia zakładu opiera się na maksymalizacji produkcji energii elektrycznej, a nie na dopasowaniu do stałego obciążenia cieplnego, konfiguracja kondensacyjna jest często bardziej przejrzystym wyborem.

Wiąże się to jednak z wymaganiami dotyczącymi infrastruktury i eksploatacji. Znaczenie mają skraplacz, system chłodzenia, parametry próżni, dostępność wody oraz zużycie energii przez urządzenia pomocnicze. W lokalizacjach z ograniczonymi zasobami wody lub bardziej restrykcyjnymi limitami dla urządzeń pomocniczych te systemy mogą wpływać na wykonalność projektu w takim samym stopniu jak sprawność turbiny.

Porównanie ważniejsze niż preferencje dotyczące mocy znamionowej

Porównanie to pozostaje niepełne, jeśli nie przeanalizuje się profilu zapotrzebowania na parę w czasie. Zakład o stabilnym rocznym zapotrzebowaniu na parę może nadal charakteryzować się dużymi wahaniami godzinowymi. Może to zmienić preferowaną konfigurację, szczególnie gdy projekt ma uwzględniać sezonowe zapotrzebowanie na ciepło lub zmienną produkcję przemysłową.

Najczęstsze nieporozumienia podczas wyboru

Częstym błędem jest założenie, że turbiny kondensacyjne zawsze są bardziej wydajnym rozwiązaniem. Są one skuteczniejsze w odzyskiwaniu energii elektrycznej, ale sprawność całego zakładu zależy od tego, co dzieje się z energią zawartą w parze wylotowej. Jeśli obiekt i tak potrzebuje pary o niskim ciśnieniu, odprowadzenie jej do skraplacza może umożliwić odzyskanie większej ilości energii elektrycznej, ale jednocześnie powodować utratę ciepła, które proces mógłby wykorzystać bezpośrednio.

Kolejnym błędem jest uznawanie urządzeń przeciwprężnych za odpowiednie wyłącznie dla małych układów kogeneracyjnych. W praktyce zakres ich zastosowań jest znacznie szerszy. W zależności od warunków procesu i projektu instalacji przemysłowe rozwiązania z turbinami parowymi mogą obejmować szeroki zakres mocy wyjściowych i różne profile pracy. Producenci tacy jak SINO-QNP działają w wielu zastosowaniach turbomaszyn, w tym w energetyce cieplnej, odzysku ciepła odpadowego, zaopatrzeniu w ciepło oraz projektach związanych z cyklem kombinowanym. Dlatego wybór turbiny często wymaga omówienia wraz z pozostałą częścią wyspy energetycznej, a nie w oderwaniu od niej.

Trzecią kwestią jest pomijanie układów upustowych. Rynek nie ogranicza się do prostego wyboru między dwiema opcjami. W wielu zakładach konfiguracje upustowo-kondensacyjne lub upustowo-przeciwprężne zapewniają bardziej praktyczny kompromis. Właściwą odpowiedzią nie musi być jeden czysty typ, zwłaszcza gdy prawdopodobna jest przyszła rozbudowa procesu.

Co kierownicy projektów powinni sprawdzić przed podjęciem decyzji

Przed wyborem turbiny warto zweryfikować kilka założeń dotyczących eksploatacji:

• Czy zapotrzebowanie procesu na parę jest stałe, sezonowe czy zależne od pracy okresowej?
• Czy projekt przynosi większe korzyści z eksportu energii, ograniczenia zakupu energii na potrzeby własne czy wykorzystania ciepła?
• Jakie są rzeczywiste ograniczenia dotyczące wody chłodzącej, powierzchni zajmowanej przez chłodzenie powietrzem oraz systemów pomocniczych?
• Jak duża elastyczność eksploatacyjna jest wymagana przy częściowym obciążeniu lub zakłóceniach procesu?
• Czy przyszła rozbudowa będzie wymagać dodatkowych punktów upustu lub zmian ciśnienia w kolektorze parowym?

Pytania te zazwyczaj skuteczniej zawężają wybór niż ogólne deklaracje dotyczące sprawności. Pomagają również podczas porównywania wyposażenia wykraczającego poza sam korpus turbiny, w tym koncepcji sterowania, połączenia ze skraplaczem oraz integracji bilansu pary.

Na przykład oferta przemysłowych turbin parowych może obejmować konstrukcje impulsowe i reakcyjne, a także konfiguracje kondensacyjne, upustowo-kondensacyjne, przeciwprężne i upustowo-przeciwprężne. Zakresy mocy mogą znacznie się różnić, dlatego sama moc znamionowa niewiele mówi, jeśli nie zostanie powiązana z warunkami wlotowymi, wymaganiami dotyczącymi wylotu oraz planowanym przeznaczeniem instalacji.

Praktyczny sposób podjęcia decyzji

Jeśli proces musi zużywać parę, a zapotrzebowanie na nią jest wystarczająco stabilne, aby wyznaczać parametry cyklu cieplnego, rozwiązanie przeciwprężne jest często bardziej racjonalnym wyborem. Jeśli model biznesowy opiera się na energii elektrycznej, a obiekt może obsługiwać skraplacz i system chłodzenia, konfigurację kondensacyjną zazwyczaj łatwiej uzasadnić. Gdy oba cele są istotne, a warunki pracy ulegają zmianom, konfiguracja z upustem często zasługuje na wczesną ocenę, zamiast być traktowana jako pomysł na modernizację rozważany dopiero na późniejszym etapie.

Najlepsze projekty to te, w których typ turbiny wynika z logiki procesu. Brzmi to oczywiście, ale właśnie w tym miejscu wiele decyzji nadal schodzi z właściwego kursu. Należy rozpocząć od bilansu pary, sprawdzić go w różnych scenariuszach eksploatacyjnych, a następnie wybrać turbinę parową dopasowaną do zakładu, który rzeczywiście będzie eksploatowany, a nie do tego, który wygląda najlepiej w uproszczonym porównaniu sprawności.
