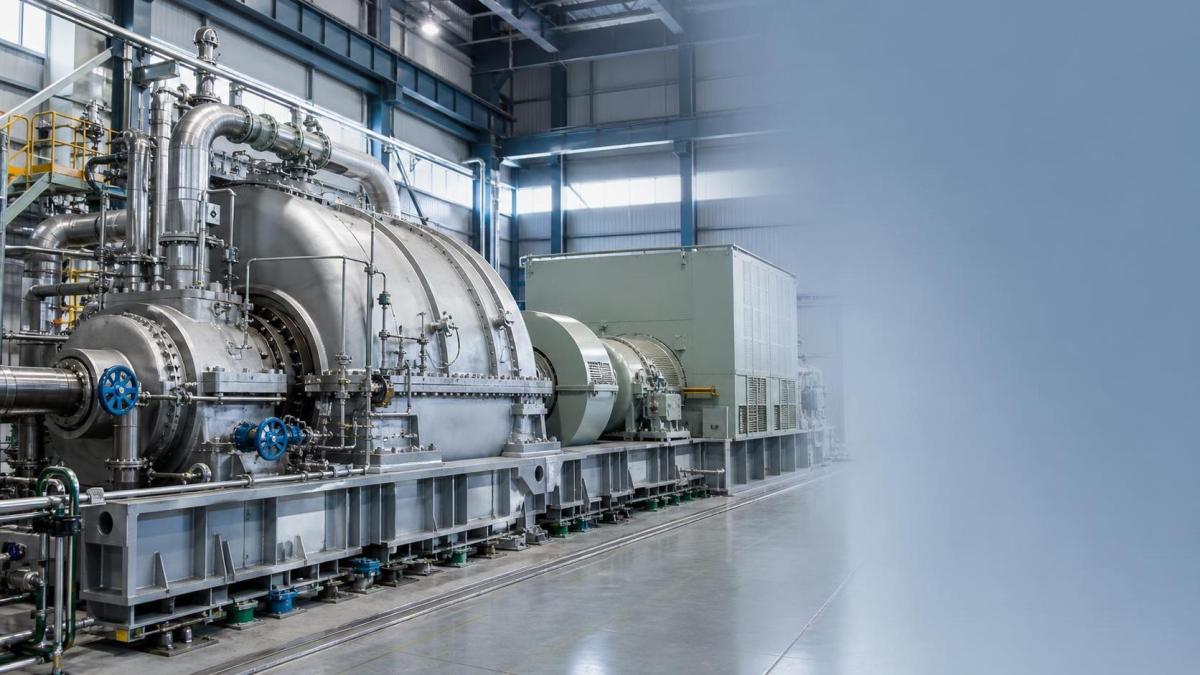

Turbine à vapeur à contre-pression ou à condensation : laquelle convient à votre procédé ?

Turbine à vapeur à contre-pression ou à condensation : laquelle convient à votre procédé ?

La véritable différence ne réside pas dans le fait qu’une turbine à vapeur soit plus avancée qu’une autre. Elle dépend de la question de savoir si votre installation est conçue autour d’une vapeur utile, d’une puissance utile ou d’un équilibre évolutif entre les deux. De nombreuses erreurs de sélection surviennent parce que les équipes comparent les types de turbines comme des équipements autonomes, alors que la meilleure question consiste à déterminer comment la turbine se comportera au sein de l’ensemble du système thermique.

Une turbine à contre-pression évacue la vapeur à une pression qui peut encore être utilisée dans le procédé, pour le chauffage, le séchage, le chauffage urbain ou d’autres usages thermiques. Une turbine à condensation poursuit la détente de la vapeur jusqu’à une très faible pression d’échappement, généralement afin de maximiser la production d’électricité, puis dirige cette vapeur vers un condenseur. Sur le papier, cela paraît simple. Dans les projets, les conséquences sont bien plus importantes : l’équilibre vapeur, les coûts des utilités, les infrastructures de refroidissement, la flexibilité d’exploitation et même les conséquences des arrêts peuvent tous varier en fonction de ce choix.

C’est pourquoi les chefs de projet doivent considérer cette question comme une décision au niveau du système, et non comme un simple achat de machine.

Ce que la contre-pression signifie réellement pour l’économie de l’installation

Les turbines à contre-pression conviennent généralement très bien lorsque le procédé nécessite déjà en continu de la vapeur à moyenne ou basse pression. Au lieu de réduire la pression de la vapeur à l’aide d’une vanne et de gaspiller la chute de pression, la turbine convertit une partie de cette énergie en puissance sur arbre ou en électricité avant que la vapeur n’entre dans le collecteur du procédé. En d’autres termes, l’électricité est produite comme sous-produit de l’utilisation de la vapeur.

C’est pourquoi elles sont courantes dans les systèmes d’alimentation en chaleur, la production d’électricité à partir de biomasse, la valorisation de la chaleur résiduelle et les applications d’entraînement industriel où la demande thermique est stable. Si l’économie de votre installation est principalement déterminée par la consommation de vapeur de procédé, une configuration à contre-pression peut être très efficace à l’échelle du site, car elle correspond à ce que l’installation doit déjà consommer.

Le compromis est tout aussi important : la puissance produite dépend de la demande de vapeur en aval. Si le procédé n’a pas besoin de vapeur, la turbine ne peut pas continuer librement à produire au même niveau. Cela limite son indépendance. Pour les installations dont la charge thermique est très variable, cela peut devenir un problème de planification plutôt qu’un défaut technique.

Pourquoi les turbines à condensation séduisent les projets axés sur la production d’électricité

Une turbine à vapeur à condensation est généralement choisie lorsque l’objectif principal est la production d’électricité. Comme la vapeur se détend davantage avant l’échappement, une plus grande chute d’enthalpie est convertie en travail mécanique. Cela signifie généralement une puissance produite plus élevée à partir des mêmes conditions de vapeur à l’admission qu’avec une unité à contre-pression.

Cela rend les machines à condensation attrayantes pour la production d’électricité thermique, certaines configurations à cycle combiné et les projets où l’électricité exportée a plus de valeur que la vapeur de procédé résiduelle. Elles offrent également un découplage plus important entre la production de vapeur et la consommation thermique. Si la stratégie de l’installation repose sur la maximisation de la production en kilowatts plutôt que sur l’adéquation à une charge thermique fixe, la condensation constitue souvent le choix le plus approprié.

Mais cela s’accompagne d’exigences en matière d’infrastructures et d’exploitation. Un condenseur, un système de refroidissement, les performances du vide, la disponibilité de l’eau et la consommation électrique auxiliaire sont tous importants. Dans les régions soumises à des restrictions sur l’eau ou sur les sites présentant des limites plus strictes concernant les équipements auxiliaires, ces systèmes de support peuvent influer sur la viabilité du projet autant que le rendement de la turbine.

Une comparaison plus importante que la préférence pour la puissance nominale

Cette comparaison reste incomplète tant que vous n’avez pas vérifié le profil de vapeur dans le temps. Une installation ayant un besoin annuel régulier en vapeur peut tout de même connaître de fortes variations horaires. Cela peut modifier la configuration privilégiée, notamment si le projet doit suivre une demande thermique saisonnière ou une production industrielle variable.

Malentendus courants lors de la sélection

Une erreur fréquente consiste à supposer que les turbines à condensation sont toujours l’option la plus efficace. Elles extraient plus efficacement l’énergie pour produire de l’électricité, mais l’efficacité à l’échelle de l’installation dépend de ce qui advient de l’énergie contenue dans la vapeur d’échappement. Si le site a de toute façon besoin de vapeur à basse pression, l’échappement vers un condenseur peut récupérer davantage d’électricité tout en perdant une chaleur que le procédé aurait pu utiliser directement.

Une autre erreur consiste à considérer les unités à contre-pression comme adaptées uniquement aux petites installations de cogénération. En pratique, leur champ d’application est bien plus vaste. Selon les conditions du procédé et la conception du projet, les solutions de turbines à vapeur industrielles peuvent couvrir de larges plages de puissance et plusieurs profils de fonctionnement. Des fabricants tels que SINO-QNP interviennent dans diverses applications de turbomachines, notamment la production d’électricité thermique, la valorisation de la chaleur résiduelle, l’alimentation en chaleur et les projets liés aux cycles combinés. C’est pourquoi la sélection d’une turbine doit souvent être étudiée avec le reste de l’îlot énergétique plutôt que de manière isolée.

Un troisième point concerne la négligence des configurations à soutirage. Le marché ne se limite pas à un choix binaire. Dans de nombreuses installations, les configurations à condensation avec soutirage ou à contre-pression avec soutirage offrent un compromis plus pratique. La bonne réponse n’est pas nécessairement un type pur, en particulier lorsqu’une extension future du procédé est probable.

Les points que les chefs de projet doivent vérifier avant de s’engager

Avant de sélectionner une turbine, il est utile de vérifier sous différents scénarios quelques hypothèses d’exploitation :

• La demande en vapeur du procédé est-elle continue, saisonnière ou liée à des productions par lots ?
• Le projet génère-t-il davantage de revenus grâce à l’exportation d’électricité, à la réduction de la consommation électrique interne ou à l’utilisation thermique ?
• Quelles sont les limites réelles concernant l’eau de refroidissement, l’emprise du refroidissement à air et les systèmes auxiliaires ?
• Quelle flexibilité d’exploitation est requise en charge partielle ou dans des conditions de perturbation du procédé ?
• Une extension future nécessitera-t-elle des points de soutirage supplémentaires ou des modifications de la pression du collecteur de vapeur ?

Ces questions contribuent généralement davantage à restreindre le choix que les affirmations générales sur le rendement. Elles sont également utiles pour comparer les équipements au-delà du corps de la turbine lui-même, notamment la philosophie de commande, l’interface du condenseur et l’intégration de l’équilibre vapeur.

Par exemple, un portefeuille de turbines à vapeur industrielles peut inclure des conceptions à action et à réaction, ainsi que des configurations à condensation, à condensation avec soutirage, à contre-pression et à contre-pression avec soutirage. Les plages de puissance peuvent varier considérablement ; la capacité nominale seule ne fournit donc que très peu d’informations si elle n’est pas associée aux conditions d’admission, aux exigences d’échappement et au fonctionnement prévu de l’installation.

Une méthode pratique pour prendre une décision

Si votre procédé doit consommer de la vapeur et que cette demande est suffisamment stable pour servir de base au cycle thermique, la contre-pression constitue souvent la solution la plus rationnelle. Si votre modèle économique est tiré par la production d’électricité et que le site peut accueillir le condenseur et le système de refroidissement, la condensation est généralement plus facile à justifier. Lorsque les deux objectifs sont importants et que les conditions d’exploitation varient, une configuration avec soutirage mérite souvent d’être évaluée dès le début plutôt que d’être considérée comme une idée d’amélioration de dernière étape.

Les projets les plus solides sont ceux dans lesquels le type de turbine découle de la logique du procédé. Cela paraît évident, mais c’est encore à ce stade que de nombreuses décisions s’écartent de leur objectif. Commencez par établir l’équilibre vapeur, testez-le dans différents scénarios d’exploitation, puis choisissez la turbine à vapeur adaptée à l’installation que vous exploiterez réellement, et non celle qui semble la plus performante dans une comparaison simplifiée des rendements.
