Противодавленческая или конденсационная паровая турбина: какая подходит для вашего процесса?

Турбина с противодавлением или конденсационная паровая турбина: какая подходит для вашего технологического процесса?

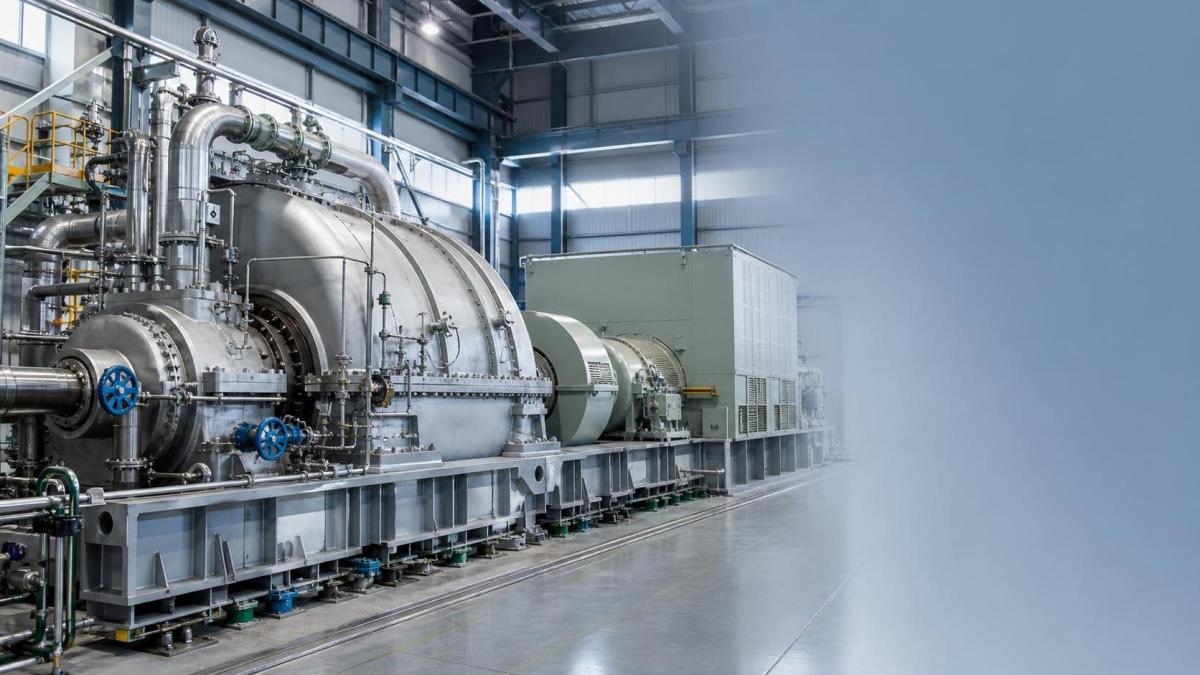

Реальное различие заключается не в том, является ли одна паровая турбина более совершенной, чем другая. Вопрос в том, ориентирована ли ваша установка на полезный пар, полезную мощность или на меняющееся сочетание обоих факторов. Многие ошибки при выборе возникают потому, что специалисты сравнивают типы турбин как автономное оборудование, хотя правильнее спросить, как турбина будет работать в составе всей тепловой системы.

Турбина с противодавлением отводит пар при давлении, которое всё ещё может использоваться в технологическом процессе — для нагрева, сушки, централизованного теплоснабжения или других тепловых задач. Конденсационная турбина продолжает расширять пар до очень низкого давления на выхлопе, обычно для максимального увеличения выработки электроэнергии, после чего направляет отработавший пар в конденсатор. На бумаге всё выглядит просто. Однако в проектах последствия гораздо значительнее: в зависимости от выбранного решения могут измениться баланс пара, эксплуатационные расходы на энергоресурсы, охлаждающая инфраструктура, гибкость эксплуатации и даже последствия остановок.

Именно поэтому руководителям проектов следует рассматривать это как системное решение, а не просто как покупку оборудования.

Что на самом деле означает противодавление с точки зрения экономики предприятия

Турбины с противодавлением обычно хорошо подходят для процессов, в которых уже существует постоянная потребность в паре среднего или низкого давления. Вместо снижения давления пара через клапан с потерей перепада давления турбина преобразует часть этой энергии в мощность на валу или электроэнергию до того, как пар поступит в технологический паровой коллектор. Иными словами, электроэнергия вырабатывается как побочный продукт использования пара.

Поэтому такие турбины широко применяются в системах теплоснабжения, при выработке энергии из биомассы, утилизации бросового тепла и в промышленных приводах, где тепловая нагрузка стабильна. Если экономика вашего предприятия в основном определяется потреблением технологического пара, конфигурация с противодавлением может быть очень эффективной на уровне всей площадки, поскольку она соответствует тому, что предприятию уже необходимо потреблять.

Однако не менее важен и компромисс: выработка электроэнергии зависит от потребности в паре на стороне потребителя. Если технологический процесс не нуждается в паре, турбина не может продолжать свободно вырабатывать электроэнергию на том же уровне. Это ограничивает независимость системы. Для предприятий с сильно изменяющейся тепловой нагрузкой это может стать вопросом планирования, а не техническим недостатком.

Почему конденсационные турбины привлекательны для проектов, ориентированных на выработку электроэнергии

Конденсационную паровую турбину обычно выбирают, когда основной целью является выработка электроэнергии. Поскольку перед выходом пар расширяется сильнее, большая часть перепада энтальпии преобразуется в механическую работу. Как правило, это обеспечивает более высокую выработку электроэнергии при тех же параметрах пара на входе по сравнению с турбиной с противодавлением.

Благодаря этому конденсационные машины привлекательны для тепловой энергетики, некоторых схем комбинированного цикла и проектов, в которых экспорт электроэнергии имеет большую ценность, чем остаточный технологический пар. Они также обеспечивают большую независимость между производством пара и потреблением тепла. Если стратегия предприятия ориентирована на максимизацию выработки в киловаттах, а не на соответствие фиксированной тепловой нагрузке, конденсационная схема часто оказывается более рациональным выбором.

Однако это требует соответствующей инфраструктуры и соблюдения эксплуатационных условий. Важную роль играют конденсатор, система охлаждения, поддержание вакуума, доступность воды и потребление электроэнергии вспомогательными системами. В регионах с ограниченными водными ресурсами или на площадках с более жёсткими ограничениями по вспомогательным системам эти элементы могут влиять на жизнеспособность проекта не меньше, чем эффективность турбины.

Сравнение, которое важнее предпочтений по паспортной мощности

Однако это сравнение остаётся неполным, если не учитывать изменение профиля потребления пара во времени. Даже предприятие со стабильной годовой потребностью в паре может сталкиваться со значительными почасовыми колебаниями. Это способно изменить предпочтительную конфигурацию, особенно если предполагается работа проекта с учётом сезонного спроса на тепло или переменной промышленной производительности.

Распространённые заблуждения при выборе

Одна из распространённых ошибок — считать, что конденсационные турбины всегда являются более эффективным вариантом. Они эффективнее извлекают мощность, но эффективность на уровне предприятия зависит от того, что происходит с энергией отработавшего пара. Если площадке в любом случае необходим пар низкого давления, отвод пара в конденсатор может обеспечить больше электроэнергии, но при этом привести к потере тепла, которое технологический процесс мог бы использовать напрямую.

Другая ошибка — считать, что установки с противодавлением подходят только для небольших когенерационных схем. На практике сфера их применения значительно шире. В зависимости от условий технологического процесса и проектных решений промышленные паротурбинные решения могут охватывать широкий диапазон мощностей и различные режимы работы. Такие производители, как SINO-QNP, работают с различными применениями турбомашин, включая тепловую энергетику, утилизацию бросового тепла, теплоснабжение и проекты, связанные с комбинированным циклом. Поэтому выбор турбины часто необходимо рассматривать вместе с остальной частью энергетического острова, а не изолированно.

Третья проблема — игнорирование схем отбора пара. Рынок не ограничивается бинарным выбором. На многих предприятиях схемы с регулируемым отбором и конденсацией или с отбором и противодавлением обеспечивают более практичный компромисс. Правильным решением может быть не один из двух чистых типов, особенно если в будущем ожидается расширение технологического процесса.

Что руководителям проектов следует проверить до принятия решения

Перед выбором турбины полезно проверить несколько эксплуатационных предположений:

• Является ли потребность технологического процесса в паре постоянной, сезонной или зависящей от периодических производственных циклов?
• Что приносит проекту большую выгоду: экспорт электроэнергии, снижение собственного потребления электроэнергии или использование тепла?
• Каковы реальные ограничения по охлаждающей воде, площади воздушного охлаждения и вспомогательным системам?
• Какая гибкость эксплуатации требуется при частичной нагрузке или нарушениях технологического процесса?
• Потребует ли будущее расширение дополнительных точек отбора или изменения давления в паровом коллекторе?

Обычно эти вопросы помогают сузить выбор эффективнее, чем общие заявления об эффективности. Они также полезны при сравнении оборудования, выходящего за рамки самого корпуса турбины, включая концепцию управления, интерфейс конденсатора и интеграцию баланса пара.

Например, портфель промышленныхпаровых турбин может включать конструкции активного и реактивного типа, а также конденсационные, с отбором и конденсацией, с противодавлением и с отбором и противодавлением. Диапазоны мощности могут значительно различаться, поэтому одна только паспортная мощность мало о чём говорит, если она не рассматривается в связи с параметрами пара на входе, требованиями к выхлопу и предполагаемым режимом работы предприятия.

Практический подход к принятию решения

Если ваш технологический процесс должен потреблять пар и эта потребность достаточно стабильна, чтобы служить основой теплового цикла, турбина с противодавлением часто является более рациональным решением. Если экономическое обоснование проекта определяется выработкой электроэнергии, а площадка располагает возможностью обеспечить работу конденсатора и системы охлаждения, конденсационную схему обычно легче обосновать. Если важны обе цели и эксплуатационные условия меняются, схему с отбором пара часто стоит рассмотреть на раннем этапе, а не воспринимать как идею для модернизации на поздней стадии.

Наиболее успешными становятся проекты, в которых тип турбины определяется логикой технологического процесса. Это кажется очевидным, но именно здесь многие решения всё ещё отклоняются от оптимального направления. Начните с баланса пара, проверьте его в различных эксплуатационных сценариях, а затем выберите паровую турбину, соответствующую фактическим условиям работы предприятия, а не ту, которая лучше выглядит в упрощённом сравнении эффективности.
