背圧式蒸気タービンと復水式蒸気タービン：どちらがプロセスに適しているか？

背圧式蒸気タービンと復水式蒸気タービン：どちらがプロセスに適しているか？

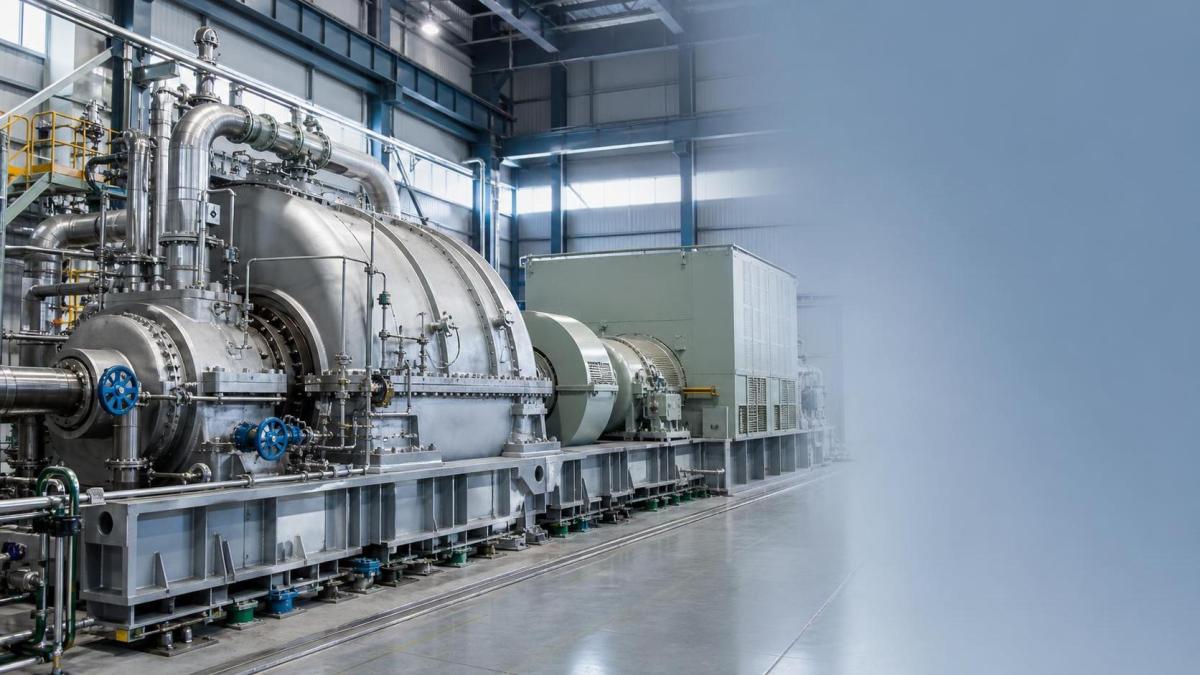

本当の違いは、どちらの蒸気タービンがより先進的かということではありません。プラントが有効な蒸気、有効な電力、あるいはその両方の変動するバランスのどれを中心に構築されているかということです。多くの選定ミスは、チームがタービンの種類を単体設備として比較することから生じます。しかし、より重要な問いは、タービンが熱システム全体の中でどのように機能するかです。

背圧式タービンは、加熱、乾燥、地域熱供給、その他の熱用途に利用できる圧力を維持した状態で蒸気を排気します。一方、復水式タービンは、通常、発電量を最大化するために蒸気を非常に低い排気圧力まで膨張させ、その排気を復水器へ送ります。机上では単純に見えますが、プロジェクトにおける影響ははるかに大きくなります。蒸気バランス、ユーティリティコスト、冷却インフラ、運転柔軟性、さらには停止時の影響まで、この選択によって変わる可能性があります。

そのため、プロジェクトマネージャーはこれを単なる機械の購入ではなく、システム上の意思決定として扱うべきです。

プラント経済性における背圧の本当の意味

背圧式タービンは、プロセスで中圧または低圧の蒸気を継続的に必要とする場合に、通常、適した選択肢となります。蒸気圧力をバルブで減圧して圧力降下を無駄にする代わりに、タービンは蒸気がプロセスヘッダーに入る前に、そのエネルギーの一部を軸動力または電力へ変換します。つまり、蒸気の利用に伴って電力が副産物として発生します。

このため、背圧式タービンは、熱供給システム、バイオマス発電、廃熱利用、熱需要が安定している産業用駆動用途で一般的に使用されています。プラントの経済性がプロセス蒸気の消費に大きく左右される場合、背圧構成は、プラントがもともと必要としている消費形態に適合するため、サイト全体として非常に高い効率を発揮できます。

ただし、そのトレードオフも同様に重要です。発電量は下流側の蒸気需要に左右されます。プロセスが蒸気を必要としない場合、タービンは同じ水準で自由に発電を続けることができません。これにより独立性が制限されます。熱負荷が大きく変動するプラントでは、これは技術的な欠陥ではなく、計画上の課題になる可能性があります。

復水式タービンが発電重視のプロジェクトに適している理由

復水式蒸気タービンは、通常、主な目標が発電である場合に選定されます。蒸気は排気前にさらに膨張するため、より大きなエンタルピー降下が機械仕事へ変換されます。一般的に、同じ入口蒸気条件であれば、背圧式ユニットよりも高い発電量を得ることができます。

このため、復水式機械は、火力発電、一部のコンバインドサイクル構成、残りのプロセス蒸気よりも外部へ供給する電力の価値が高いプロジェクトに適しています。また、蒸気の発生と熱消費をより柔軟に切り離すことができます。プラント戦略が一定の熱負荷への適合よりもキロワット出力の最大化に重点を置く場合、復水式がより合理的な選択となることが多いです。

ただし、これにはインフラおよび運転上の要件が伴います。復水器、冷却システム、真空性能、水の利用可能性、補機電力消費のすべてが重要です。水が限られている地域や、プラント補機設備に厳しい制約があるサイトでは、これらの補助システムがタービン効率と同程度にプロジェクトの実現可能性へ影響する可能性があります。

銘板性能の好みよりも重要な比較

蒸気プロファイルを時間の経過に沿って確認しなければ、この比較は不十分です。年間の蒸気需要が安定しているプラントでも、時間単位では大きな変動が生じる可能性があります。特に、プロジェクトが季節的な熱需要や変動する産業生産量に追従することを想定している場合、望ましい構成が変わる可能性があります。

選定時によくある誤解

よくある誤りの一つは、復水式タービンが常により高効率な選択肢だと考えることです。復水式は発電エネルギーの抽出には優れていますが、プラント全体の効率は排気エネルギーがどう扱われるかによって決まります。サイトで低圧蒸気が必要な場合、復水器へ排気することでより多くの電力を回収できても、プロセスが直接利用できた熱を失う可能性があります。

もう一つの誤りは、背圧式ユニットを小規模なコージェネレーション用途にしか適さないものと考えることです。実際には、その適用範囲ははるかに広いものです。プロセス条件とプロジェクト設計によっては、産業用蒸気タービンソリューションは幅広い出力範囲と複数の運転プロファイルに対応できます。SINO-QNPのようなメーカーは、火力発電、廃熱利用、熱供給、コンバインドサイクル関連プロジェクトを含むターボ機械用途に対応しています。そのため、タービンの選定は単独で行うのではなく、エネルギーアイランドの他の設備と併せて検討する必要があります。

3つ目の問題は、抽気構成を見落とすことです。市場における選択肢は二者択一に限られません。多くのプラントでは、抽気復水式または抽気背圧式のレイアウトが、より実用的な妥協案となります。将来的なプロセス拡張の可能性が高い場合、正解は純粋な単一タイプではない可能性があります。

決定前にプロジェクトマネージャーが確認すべき事項

タービンを選定する前に、いくつかの運転上の前提を検証することが有効です。

• プロセス蒸気の需要は、連続的、季節的、それともバッチ式ですか？
• プロジェクトは、電力の外部供給、内部電力の削減、熱利用のどれからより大きな収益を得ますか？
• 冷却水、空冷設備の設置面積、補機システムには、実際にどのような制約がありますか？
• 部分負荷運転時やプロセス異常時に、どの程度の運転柔軟性が必要ですか？
• 将来の拡張により、追加の抽気ポイントや蒸気ヘッダー圧力の変更が必要になりますか？

これらの問いは、一般的な効率性能の主張よりも、通常、選択肢を絞り込むうえで大きな効果があります。また、制御方式、復水器インターフェース、蒸気バランスの統合を含め、タービン本体以外の設備を比較する際にも役立ちます。

例えば、産業用蒸気タービンの製品群には、衝動式および反動式の設計に加え、復水式、抽気復水式、背圧式、抽気背圧式の構成が含まれる場合があります。出力範囲は大きく異なる可能性があるため、入口条件、排気要件、プラントの想定運転条件と関連付けない限り、銘板容量だけではほとんど判断できません。

実践的な決定方法

プロセスで蒸気を消費する必要があり、その蒸気需要が熱サイクルの基準となるほど安定している場合、背圧式がより合理的なソリューションとなることが多いです。ビジネスケースが電力によって左右され、サイトが復水器と冷却システムを備えられる場合、復水式の方が通常は正当化しやすくなります。両方の目的が重要で運転条件が変動する場合は、抽気式の構成を後期段階のアップグレード案として扱うのではなく、早期に評価する価値があります。

最も優れたプロジェクトは、タービンの種類がプロセスの論理に従って決定されているプロジェクトです。これは明白に聞こえますが、多くの判断が今なおここで本来の方向から外れています。まず蒸気バランスから始め、運転シナリオに照らして検証し、単純化された効率比較で最も良く見えるものではなく、実際に運転するプラントに適合する蒸気タービンを選定してください。
