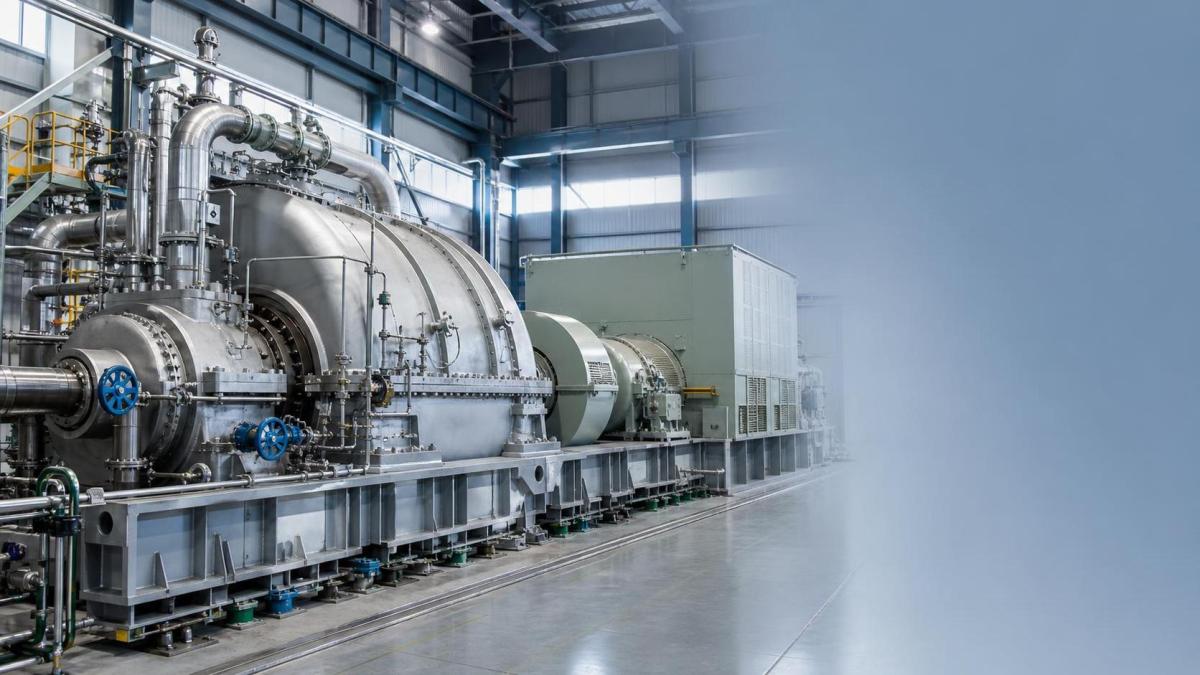

Gegendruck- oder Kondensationsdampfturbine: Welche passt zu Ihrem Prozess?

Der entscheidende Unterschied besteht nicht darin, ob eine Dampfturbine fortschrittlicher ist als die andere. Entscheidend ist vielmehr, ob Ihre Anlage auf nutzbaren Dampf, nutzbare Leistung oder ein wechselndes Gleichgewicht aus beidem ausgelegt ist. Viele Auswahlfehler entstehen, weil Teams Turbinentypen als eigenständige Anlagen vergleichen. Die bessere Frage lautet jedoch, wie sich die Turbine innerhalb des gesamten thermischen Systems verhalten wird.

Eine Gegendruckturbine führt den Dampf mit einem Druck ab, der im Prozess weiterhin genutzt werden kann, beispielsweise zum Heizen, Trocknen, für Fernwärme oder andere thermische Aufgaben. Eine Kondensationsturbine expandiert den Dampf dagegen bis zu einem sehr niedrigen Austrittsdruck, typischerweise zur Maximierung der Leistung, und leitet den Abdampf anschließend in einen Kondensator. Auf dem Papier klingt das einfach. In Projekten sind die Auswirkungen jedoch wesentlich größer: Dampfbilanz, Betriebskosten, Kühlinfrastruktur, betriebliche Flexibilität und sogar die Folgen von Stillständen können sich abhängig von dieser Entscheidung verändern.

Deshalb sollten Projektmanager diese Frage als Systementscheidung und nicht nur als Kauf einer Maschine betrachten.

Was Gegendruck in der Anlagenwirtschaft wirklich bedeutet

Gegendruckturbinen eignen sich in der Regel besonders gut, wenn der Prozess bereits kontinuierlich Dampf mit mittlerem oder niedrigem Druck benötigt. Anstatt den Dampfdruck über ein Ventil zu reduzieren und den Druckabfall ungenutzt zu lassen, wandelt die Turbine einen Teil dieser Energie in Wellenleistung oder Elektrizität um, bevor der Dampf in den Prozessdampfsammler gelangt. Mit anderen Worten: Die Leistung wird als Nebenprodukt der Dampfnutzung erzeugt.

Daher sind sie in Wärmeversorgungssystemen, der Biomasseverstromung, der Nutzung von Abwärme und industriellen Antriebsanwendungen verbreitet, bei denen der Wärmebedarf stabil ist. Wenn die Wirtschaftlichkeit Ihrer Anlage hauptsächlich durch den Prozessdampfverbrauch bestimmt wird, kann eine Gegendruckkonfiguration auf Anlagenebene sehr effizient sein, da sie sich an dem orientiert, was die Anlage ohnehin verbrauchen muss.

Der Nachteil ist ebenso wichtig: Die Leistung ist an den nachgelagerten Dampfbedarf gekoppelt. Wenn der Prozess den Dampf nicht benötigt, kann die Turbine nicht ohne Weiteres weiterhin auf demselben Niveau Leistung erzeugen. Das begrenzt die Unabhängigkeit. Bei Anlagen mit stark schwankender thermischer Last kann dies eher zu einer Planungsfrage als zu einem technischen Mangel werden.

Warum Kondensationsturbinen für stromorientierte Projekte attraktiv sind

Eine Kondensationsdampfturbine wird in der Regel ausgewählt, wenn die primäre Zielsetzung in der Stromerzeugung liegt. Da der Dampf vor dem Austritt weiter expandiert, wird ein größerer Enthalpieabfall in mechanische Arbeit umgewandelt. Das bedeutet im Allgemeinen, dass bei denselben Eintrittsdampfbedingungen eine höhere Leistung erzielt wird als mit einer Gegendruckeinheit.

Dadurch sind Kondensationsmaschinen für die thermische Stromerzeugung, bestimmte GuD-Konfigurationen und Projekte attraktiv, bei denen exportierter Strom einen höheren Wert hat als verbleibender Prozessdampf. Außerdem ermöglichen sie eine stärkere Entkopplung von Dampferzeugung und thermischem Verbrauch. Wenn die Anlagenstrategie auf die Maximierung der Kilowattleistung und nicht auf die Deckung einer festen Wärmelast ausgerichtet ist, ist die Kondensation häufig die klarere Wahl.

Dies bringt jedoch Anforderungen an Infrastruktur und Betrieb mit sich. Ein Kondensator, ein Kühlsystem, die Vakuumleistung, die Wasserverfügbarkeit und der Eigenstromverbrauch sind allesamt von Bedeutung. An wasserbeschränkten Standorten oder an Standorten mit strengeren Einschränkungen für die Nebenanlagen können diese unterstützenden Systeme die Projektdurchführbarkeit ebenso stark beeinflussen wie der Turbinenwirkungsgrad.

Ein Vergleich, der wichtiger ist als die Präferenz für die Nennleistung

Dieser Vergleich bleibt unvollständig, solange Sie das Dampfprofil im Zeitverlauf nicht prüfen. Eine Anlage mit konstantem jährlichem Dampfbedarf kann dennoch große stündliche Schwankungen aufweisen. Das kann die bevorzugte Konfiguration verändern, insbesondere wenn das Projekt saisonalen Wärmebedarf oder eine wechselnde industrielle Produktion berücksichtigen soll.

Häufige Missverständnisse bei der Auswahl

Ein häufiger Fehler besteht darin, anzunehmen, dass Kondensationsturbinen immer die effizientere Option sind. Sie sind bei der Gewinnung von Leistung effektiver, doch der Wirkungsgrad auf Anlagenebene hängt davon ab, was mit der Energie des Abdampfs geschieht. Wenn der Standort ohnehin Niederdruckdampf benötigt, kann die Ableitung in einen Kondensator zwar mehr Strom erzeugen, gleichzeitig aber Wärme verloren gehen, die der Prozess direkt hätte nutzen können.

Ein weiterer Fehler besteht darin, Gegendruckeinheiten nur für kleine Kraft-Wärme-Kopplungsanlagen als geeignet anzusehen. In der Praxis ist ihr Anwendungsbereich wesentlich größer. Abhängig von den Prozessbedingungen und der Projektplanung können industrielle Dampfturbinenlösungen ein breites Leistungsspektrum und mehrere Lastprofile abdecken. Hersteller wie SINO-QNP sind in verschiedenen Turbomaschinenanwendungen tätig, darunter thermische Stromerzeugung, Abwärmenutzung, Wärmeversorgung und Projekte im Zusammenhang mit GuD-Anlagen. Deshalb muss die Auswahl einer Turbine häufig gemeinsam mit dem übrigen Energieblock und nicht isoliert betrachtet werden.

Ein drittes Problem ist die Vernachlässigung von Entnahmeanordnungen. Der Markt ist nicht auf eine binäre Wahl beschränkt. In vielen Anlagen bieten Entnahmekondensations- oder Entnahmegegendruckanordnungen einen praktischeren Kompromiss. Die richtige Antwort ist möglicherweise nicht ein reiner Turbinentyp, insbesondere wenn eine zukünftige Erweiterung des Prozesses wahrscheinlich ist.

Was Projektmanager vor der Entscheidung prüfen sollten

Vor der Auswahl einer Turbine ist es hilfreich, einige Betriebsannahmen einer kritischen Prüfung zu unterziehen:

• Ist der Prozessdampfbedarf kontinuierlich, saisonal oder chargenabhängig?
• Erzielt das Projekt höhere Erträge durch Stromexport, die Deckung des Eigenstrombedarfs oder die thermische Nutzung?
• Welche tatsächlichen Einschränkungen bestehen bei Kühlwasser, dem Platzbedarf der Luftkühlung und den Nebenanlagen?
• Wie viel betriebliche Flexibilität wird bei Teillast oder Störungen im Prozess benötigt?
• Erfordert eine zukünftige Erweiterung zusätzliche Entnahmestellen oder Änderungen des Drucks im Dampfverteilersystem?

Diese Fragen tragen in der Regel mehr dazu bei, die Auswahl einzugrenzen, als allgemeine Wirkungsgradangaben. Sie helfen auch beim Vergleich von Ausrüstung über den eigentlichen Turbinenkörper hinaus, einschließlich Regelungskonzept, Kondensatorschnittstelle und Integration in die Dampfbilanz.

Beispielsweise kann ein Portfolio industriellerDampfturbinen sowohl Impuls- als auch Reaktionsturbinen sowie Kondensations-, Entnahmekondensations-, Gegendruck- und Entnahmegegendruckkonfigurationen umfassen. Die Leistungsbereiche können stark variieren. Daher sagt die Nennleistung allein nur sehr wenig aus, sofern sie nicht mit den Eintrittsbedingungen, den Austrittsanforderungen und der vorgesehenen Betriebsaufgabe der Anlage verknüpft wird.

Ein praxisnaher Entscheidungsweg

Wenn Ihr Prozess Dampf verbrauchen muss und dieser Dampfbedarf stabil genug ist, um den thermischen Kreislauf zu bestimmen, ist Gegendruck häufig die rationalere Lösung. Wenn Ihr Geschäftsmodell durch Strom und die Verfügbarkeit eines Kondensators sowie eines Kühlsystems bestimmt wird, lässt sich die Kondensation in der Regel leichter rechtfertigen. Wenn beide Ziele wichtig sind und sich die Betriebsbedingungen verändern, sollte eine Entnahmeanordnung frühzeitig geprüft werden, anstatt sie als Idee für eine nachträgliche Aufrüstung zu behandeln.

Die besten Projekte sind diejenigen, bei denen der Turbinentyp der Prozesslogik folgt. Das klingt offensichtlich, doch genau an diesem Punkt geraten viele Entscheidungen weiterhin in die falsche Richtung. Beginnen Sie mit der Dampfbilanz, prüfen Sie sie anhand verschiedener Betriebsszenarien und wählen Sie anschließend die Dampfturbine aus, die zu der Anlage passt, die Sie tatsächlich betreiben werden – und nicht zu derjenigen, die in einem vereinfachten Wirkungsgradvergleich am besten aussieht.
