Pourquoi le rendement d’une turbine à vapeur diminue-t-il ? Causes courantes et solutions pratiques

Lorsque l’efficacité commence à baisser, que doivent examiner les équipes de maintenance en premier ?

Lorsqu’une turbine à vapeur perd en efficacité, le problème reste rarement isolé. La charge peut se maintenir pendant un certain temps, mais le taux de chaleur, la consommation de vapeur, le risque de vibrations et les coûts de maintenance commencent généralement à évoluer simultanément dans la mauvaise direction. Pour les équipes de maintenance après-vente, le moyen le plus rapide de cerner la cause consiste à comparer les données d’exploitation actuelles avec la référence normale de l’unité, plutôt que de rechercher les alarmes une par une.

Commencez par les éléments fondamentaux : pression et température de la vapeur d’admission, pression d’échappement, puissance de sortie, conditions d’extraction le cas échéant, performance de l’étanchéité des joints, températures des paliers, tendance des vibrations et position des vannes. Une baisse d’efficacité est souvent due à une inadéquation entre les conditions de vapeur et le point de conception de la turbine, à des fuites internes, à l’encrassement ou à l’usure mécanique. Si ces valeurs ont changé progressivement, pensez à une dégradation. Si elles ont changé soudainement, pensez à une perturbation, une fuite ou une erreur d’instrumentation.

Une mauvaise qualité de vapeur peut-elle réellement provoquer une baisse notable des performances ?

Oui, et c’est l’une des causes les plus courantes. La vapeur humide, la perte de surchauffe ou la contamination réduisent l’énergie réellement disponible au niveau des aubages. Elles provoquent également des dommages secondaires. L’humidité favorise l’érosion dans les derniers étages, tandis que les matières solides transportées par la vapeur peuvent se déposer sur les tuyères et les aubages, modifiant la section de passage et réduisant l’efficacité avant même l’apparition de dommages évidents.

Pour les équipes de maintenance, la vérification pratique ne consiste pas seulement à se demander « La vapeur respecte-t-elle les spécifications ? », mais aussi « Les conditions de vapeur se sont-elles écartées de celles pour lesquelles cette machine a été réglée ? » Une turbine peut continuer à fonctionner avec une vapeur hors conception, mais elle le fera avec une efficacité moindre et des contraintes internes plus importantes. Si l’unité est utilisée pour la production d’électricité à partir de biomasse, la valorisation de chaleur fatale ou la fourniture de chaleur, la qualité de la vapeur peut varier davantage que ne le prévoient les opérateurs ; l’analyse des tendances est donc essentielle.

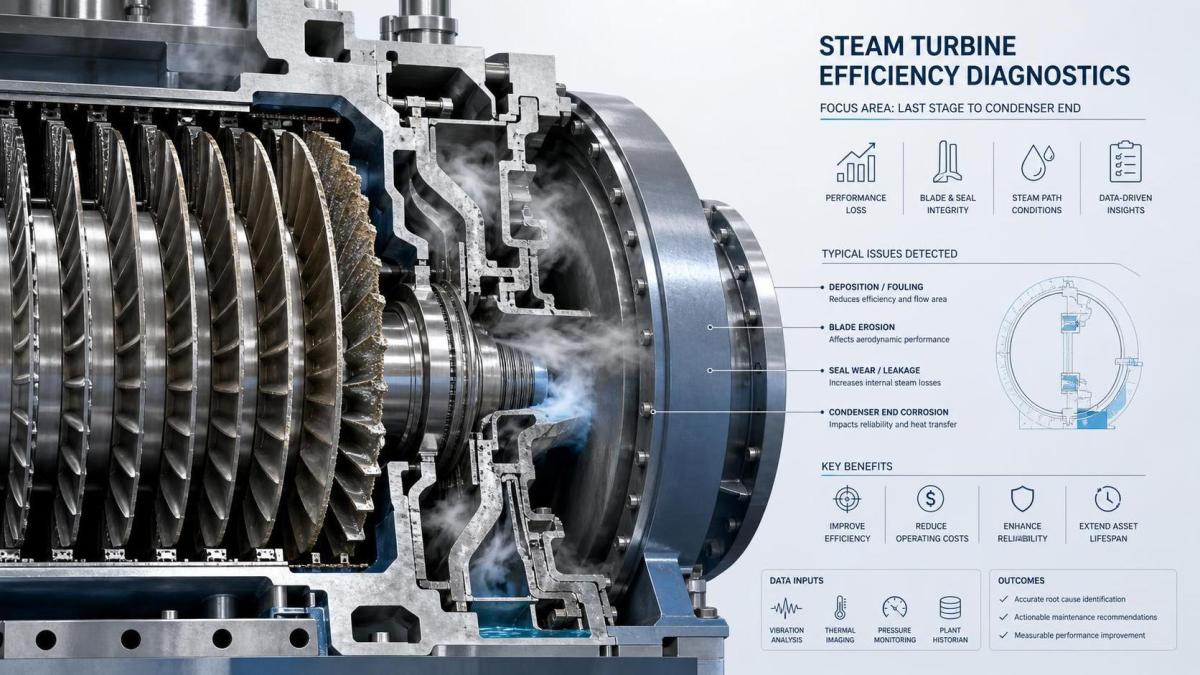

Comment les dépôts et l’érosion des aubages se manifestent-ils en fonctionnement réel ?

Généralement par une baisse progressive de la puissance de sortie ou par la nécessité d’utiliser davantage de vapeur pour maintenir la même charge. Les dépôts réduisent les passages et perturbent la détente de la vapeur. L’érosion produit un effet différent : elle endommage le profil des aubages, réduit l’efficacité aérodynamique et peut perturber l’équilibrage des étages. Aucun de ces problèmes ne provoque nécessairement un déclenchement immédiat, ce qui explique pourquoi ils sont souvent détectés tardivement.

Les indices typiques sur le terrain comprennent :

• Une consommation de vapeur plus élevée à puissance constante
• Une évolution du profil de pression des étages par rapport aux valeurs historiques
• Une augmentation progressive des vibrations après une longue période de fonctionnement
• Une réponse réduite lors des variations de charge

Si une fenêtre d’inspection est disponible, recherchez les dépôts, les bords d’aubage rugueux ou les marques d’érosion par l’eau dans la section basse pression. Attendre la révision générale pour confirmer ce que les données de tendance indiquaient déjà coûte généralement plus cher en perte d’efficacité que l’inspection elle-même.

Qu’en est-il des joints et des jeux ? Sont-ils vraiment si importants ?

Ils sont très importants. Les fuites internes à travers les joints d’étanchéité, les joints labyrinthes et l’augmentation des jeux entre les étages peuvent réduire discrètement l’efficacité d’une machine qui semble en bon état. La turbine peut continuer à fonctionner sans à-coups, mais une partie de la vapeur utile contourne le parcours des aubages au lieu de produire du travail.

Cela est particulièrement important pour les unités ayant subi des démarrages répétés, des cycles thermiques ou des phénomènes de déformation du rotor et du corps. L’augmentation des jeux n’est pas toujours suffisamment importante pour déclencher une alarme mécanique. Elle apparaît souvent d’abord sous la forme d’un taux de chaleur moins favorable ou d’une marge de puissance réduite. Si les conditions d’échappement, les conditions d’admission de vapeur et la demande de charge semblent normales, mais que les performances continuent de baisser, les fuites doivent figurer en bonne place parmi les hypothèses.

Le condenseur ou le circuit de contre-pression pourrait-il être la véritable cause du problème ?

Absolument. De nombreuses équipes se concentrent d’abord sur les éléments internes de la turbine, mais un mauvais vide ou une contre-pression élevée peuvent réduire rapidement l’efficacité, en particulier sur les unités à condensation. Si le condenseur est encrassé, si des entrées d’air augmentent ou si les performances de refroidissement diminuent, l’extrémité d’échappement de la turbine perd l’avantage lié à la détente. La machine nécessite alors davantage de vapeur pour produire la même puissance.

Vérifiez la tendance du vide au condenseur, l’élévation de température de l’eau de refroidissement, les performances du système d’extraction d’air et tout signe de fuite du côté du vide. Pour les applications à contre-pression ou à extraction-contre-pression, vérifiez si la demande du procédé en aval a modifié le point de fonctionnement. Une turbine peut être mécaniquement saine et néanmoins sembler inefficace parce que le système qui l’entoure ne lui fournit plus les mêmes conditions.

Comment distinguer un problème d’instrumentation d’une véritable perte d’efficacité ?

Recherchez les incohérences entre les mesures associées. Une véritable baisse d’efficacité laisse généralement apparaître un ensemble de tendances : augmentation de la consommation de vapeur, modification des conditions des étages, évolution des performances d’échappement ou changement de la demande des vannes. Un transmetteur défectueux produit souvent une seule valeur anormale qui ne correspond pas au comportement du reste du procédé.

Une vérification rapide de la cohérence des données permet de gagner du temps. Les équipes de maintenance perdent beaucoup d’heures lorsqu’elles démontent des équipements avant de confirmer la fiabilité des mesures.

Quelles interventions sont généralement les plus rapides sans attendre une révision générale ?

Les gains à court terme proviennent généralement de corrections d’exploitation et du nettoyage des systèmes périphériques. Il peut s’agir de rétablir les conditions de vapeur, de réparer les vannes qui fuient, d’améliorer l’étanchéité des joints, de nettoyer les surfaces du condenseur, de corriger les problèmes de vide et de vérifier les réglages d’extraction. Si la machine fonctionne hors de son point de conception pour des raisons liées au procédé, même une légère correction du point de charge peut permettre de récupérer une efficacité notable.

Pour les pertes liées au matériel, les interventions pratiques dépendent de ce qui est confirmé lors de l’inspection : nettoyage des aubages, remplacement des joints, rétablissement des jeux, réparation des vannes ou maintenance du parcours du rotor. L’essentiel est d’adapter l’intervention au mécanisme de perte. Le nettoyage ne résoudra pas une fuite, et une intervention sur les joints ne récupérera pas la puissance perdue en raison d’une érosion importante.

Quand est-il pertinent d’examiner le type ou la configuration de la turbine plutôt que de réparer uniquement les pièces ?

Si l’unité fonctionne régulièrement très loin de son service d’origine, le problème peut être une inadéquation à l’application plutôt qu’une simple usure. Cette situation se rencontre dans les installations où le bilan thermique, la demande d’extraction de vapeur ou les modes de fonctionnement saisonniers évoluent. Dans ces cas, les données de maintenance peuvent aider à déterminer si la configuration actuelle correspond toujours au procédé.

C’est là qu’un examen plus global de l’équipement devient pertinent. SINO-QNP fournit des solutions de turbines à vapeur pour les entraînements industriels, les cycles combinés, la production d’énergie thermique, la valorisation de chaleur fatale et les applications de fourniture de chaleur, avec notamment des conceptions à action et à réaction. Selon la demande du procédé, les configurations à condensation, à extraction-condensation, à contre-pression ou à extraction-contre-pression peuvent influencer l’efficacité réelle de l’unité en service, et pas seulement ses performances théoriques.

Quelles erreurs aggravent les problèmes d’efficacité lors du dépannage ?

Trois erreurs sont fréquentes. La première consiste à se concentrer uniquement sur la turbine et à négliger la source de vapeur ou le condenseur. La deuxième consiste à comparer les relevés actuels aux données de conception sans vérifier que la machine fonctionne au même point de service. La troisième consiste à considérer toute perte d’efficacité comme un problème de maintenance alors qu’elle est en réalité provoquée par les conditions du procédé.

Une approche plus fiable consiste à procéder dans l’ordre : confirmer le bon fonctionnement des instruments, vérifier les conditions de vapeur et d’échappement, comparer les données de tendance à une période de référence connue comme saine, puis rechercher les fuites, les dépôts, l’érosion ou les évolutions mécaniques. Pour les unités de grande taille, notamment dans la plage de puissance de 3 MW à 300 MW ou dans la plage plus large de 0,5 MW à 400 MW rencontrée dans différentes applications, cette séquence réduit les démontages inutiles et aide les équipes à définir précisément l’étendue des actions correctives appropriées.

S’il ne fallait retenir qu’une seule règle pour maintenir le diagnostic sur la bonne voie, ce serait la suivante : ne jugez pas une turbine à vapeur uniquement sur sa puissance de sortie. Évaluez sa puissance de sortie, ses conditions de vapeur, les performances du côté échappement et l’écart entre son point de fonctionnement actuel et son profil normal. C’est généralement là que la véritable réponse apparaît en premier.
