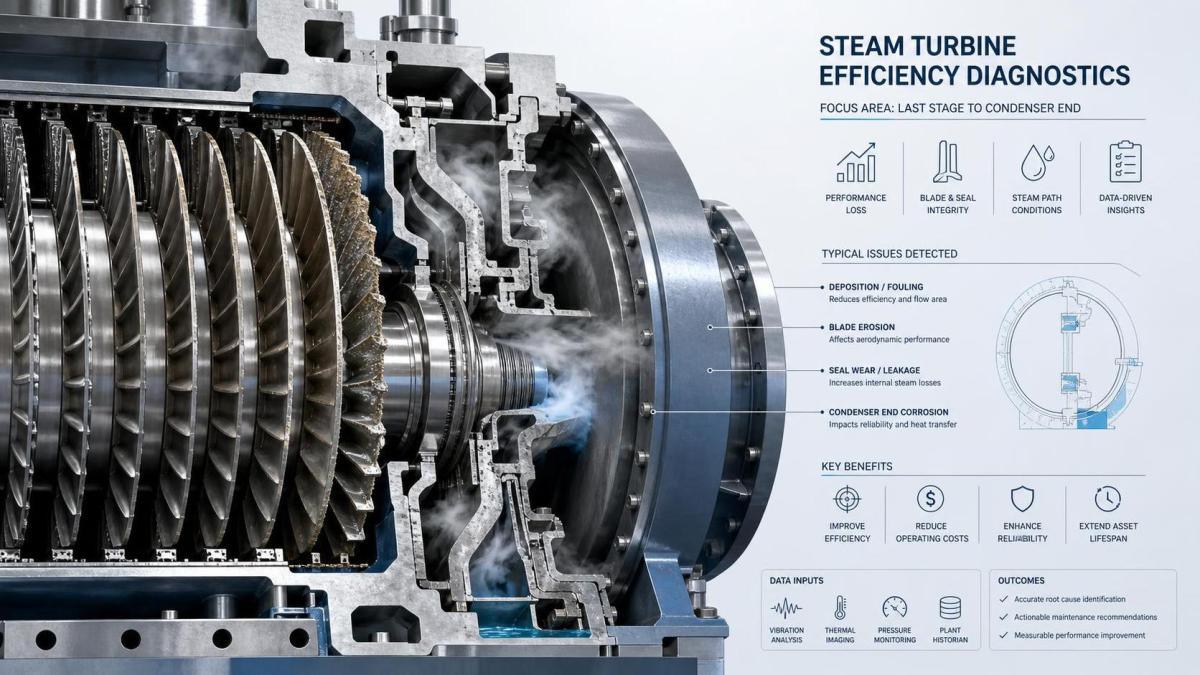

Dlaczego spada sprawność turbiny parowej: najczęstsze przyczyny i praktyczne rozwiązania

Gdy sprawność zaczyna spadać, na co zespoły utrzymania ruchu powinny zwrócić uwagę w pierwszej kolejności?

Gdy turbina parowa traci sprawność, problem rzadko pozostaje odizolowany. Obciążenie może przez pewien czas utrzymywać się na stałym poziomie, jednak zużycie ciepła, zużycie pary, ryzyko wystąpienia drgań i koszty utrzymania zwykle zaczynają jednocześnie zmieniać się w niekorzystnym kierunku. Dla zespołów serwisu posprzedażowego najszybszym sposobem zawężenia przyczyny jest porównanie bieżących danych eksploatacyjnych z normalnym punktem odniesienia jednostki, zamiast analizowania pojedynczych alarmów.

Zacznij od podstaw: ciśnienia i temperatury pary na wlocie, ciśnienia wylotowego, mocy wyjściowej, warunków upustu, jeśli jest stosowany, skuteczności uszczelnienia dławnicowego, temperatur łożysk, trendu drgań oraz położenia zaworów. Spadek sprawności często wynika z niedopasowania warunków pary do punktu projektowego turbiny, przecieków wewnętrznych, zanieczyszczenia lub zużycia mechanicznego. Jeśli te wartości zmieniały się stopniowo, należy brać pod uwagę degradację. Jeśli zmieniły się nagle, należy rozważyć zakłócenie procesu, przeciek lub błąd przyrządu.

Czy niska jakość pary może rzeczywiście powodować zauważalny spadek wydajności?

Tak, i jest to jedna z najczęstszych przyczyn. Para mokra, utrata przegrzania lub zanieczyszczenia zmniejszają ilość energii faktycznie dostępnej na łopatkach. Powodują również uszkodzenia wtórne. Wilgoć sprzyja erozji w stopniach końcowych, natomiast cząstki stałe unoszone z parą mogą osadzać się na dyszach i łopatkach, zmieniając pole przepływu i obniżając sprawność jeszcze przed pojawieniem się widocznych uszkodzeń.

Dla zespołów utrzymania ruchu praktyczna kontrola nie powinna ograniczać się do pytania „Czy para spełnia wymagania?”, lecz powinna obejmować również pytanie „Czy warunki pary uległy zmianie względem warunków, dla których ta maszyna została zoptymalizowana?”. Turbina może nadal pracować przy parze poza punktem projektowym, ale będzie działać mniej sprawnie i przy większych naprężeniach wewnętrznych. Jeśli jednostka jest wykorzystywana do produkcji energii z biomasy, wykorzystania ciepła odpadowego lub dostarczania ciepła, jakość pary może zmieniać się bardziej, niż operatorzy oczekują, dlatego analiza trendów ma znaczenie.

Jak osady na łopatkach i erozja ujawniają się podczas rzeczywistej eksploatacji?

Zwykle jako powolny spadek mocy wyjściowej lub konieczność zwiększenia zużycia pary w celu utrzymania tego samego obciążenia. Osady zwężają kanały przepływowe i zakłócają rozprężanie pary. Erozja działa w inny sposób: uszkadza profil łopatek, zmniejsza sprawność aerodynamiczną i może zaburzać równowagę stopni. Żaden z tych problemów nie zawsze powoduje natychmiastowe wyłączenie awaryjne, dlatego często nie są one wcześnie wykrywane.

Typowe oznaki w warunkach eksploatacyjnych obejmują:

• Wyższe zużycie pary przy niezmienionej mocy wyjściowej
• Zmianę rozkładu ciśnień w stopniach względem wartości historycznych
• Stopniowy wzrost drgań po długotrwałej pracy
• Ograniczoną reakcję podczas zmian obciążenia

Jeśli dostępny jest otwór inspekcyjny, należy sprawdzić, czy w części niskociśnieniowej występują osady, chropowate krawędzie łopatek lub ślady erozji wodnej. Odkładanie inspekcji do czasu remontu kapitalnego, mimo że dane trendów już wcześniej wskazywały problem, zwykle kosztuje więcej w postaci utraconej sprawności niż sama inspekcja.

A co z uszczelnieniami i luzami? Czy naprawdę mają aż takie znaczenie?

Mają bardzo duże znaczenie. Przecieki wewnętrzne przez uszczelnienia dławnicowe, uszczelnienia labiryntowe oraz zwiększone luzy w stopniach mogą po cichu obniżyć sprawność maszyny, która z zewnątrz wygląda na sprawną. Turbina może nadal pracować płynnie, lecz użyteczna para omija ścieżkę przepływu przez łopatki, zamiast wykonywać pracę.

Jest to szczególnie istotne w przypadku jednostek, które przeszły wielokrotne rozruchy, cykle cieplne lub zdarzenia związane z odkształceniem wirnika i kadłuba. Wzrost luzu nie zawsze jest na tyle duży, aby wywołać alarm mechaniczny. Często najpierw objawia się pogorszeniem zużycia ciepła lub zmniejszeniem rezerwy mocy wyjściowej. Jeśli warunki wylotowe, warunki pary na wlocie i zapotrzebowanie na obciążenie wyglądają normalnie, ale wydajność nadal spada, przecieki powinny znaleźć się wysoko na liście potencjalnych przyczyn.

Czy rzeczywistym problemem może być skraplacz lub strona przeciwciśnienia?

Zdecydowanie tak. Wiele zespołów w pierwszej kolejności koncentruje się na elementach wewnętrznych turbiny, jednak słaba próżnia lub podwyższone przeciwciśnienie mogą szybko obniżyć sprawność, szczególnie w jednostkach kondensacyjnych. Jeśli skraplacz jest zanieczyszczony, wzrasta napływ powietrza lub pogarsza się wydajność chłodzenia, część wylotowa turbiny traci korzyść wynikającą z rozprężania. Wówczas maszyna potrzebuje więcej pary do uzyskania tej samej mocy wyjściowej.

Należy sprawdzić trend próżni w skraplaczu, wzrost temperatury wody chłodzącej, skuteczność usuwania powietrza oraz wszelkie oznaki nieszczelności po stronie próżniowej. W przypadku pracy z przeciwciśnieniem lub z upustem i przeciwciśnieniem należy sprawdzić, czy zapotrzebowanie procesu po stronie odbiorczej nie zmieniło punktu pracy. Turbina może być sprawna mechanicznie, a mimo to wyglądać na nieefektywną, ponieważ otaczający ją system nie zapewnia już takich samych warunków.

Jak odróżnić problem z oprzyrządowaniem od rzeczywistej utraty sprawności?

Należy szukać niespójności między powiązanymi pomiarami. Rzeczywisty spadek sprawności zwykle pozostawia określony wzorzec: większe zużycie pary, zmienione warunki w stopniach, pogorszenie parametrów wylotowych lub zmianę zapotrzebowania na zaworach. Uszkodzony przetwornik często generuje pojedynczą nietypową wartość, która nie odpowiada zachowaniu otaczającego procesu.

Szybka kontrola wiarygodności danych pozwala zaoszczędzić czas. Zespoły utrzymania ruchu tracą wiele godzin, gdy demontują urządzenia przed potwierdzeniem wiarygodności pomiarów.

Które działania naprawcze zwykle przynoszą najszybszy efekt bez oczekiwania na duży remont?

Krótkoterminowa poprawa zwykle wynika z korekt warunków pracy i uporządkowania systemu. Może obejmować przywrócenie właściwych warunków pary, usunięcie nieszczelności zaworów, poprawę uszczelnienia dławnicowego, czyszczenie powierzchni skraplacza, usunięcie problemów z próżnią oraz weryfikację ustawień upustu. Jeśli maszyna pracowała poza punktem projektowym z przyczyn procesowych, nawet niewielka korekta punktu obciążenia może przywrócić zauważalną sprawność.

W przypadku strat związanych z elementami sprzętowymi praktyczne rozwiązanie zależy od tego, co zostanie potwierdzone podczas inspekcji: czyszczenie łopatek, wymiana uszczelnień, przywrócenie właściwych luzów, naprawa zaworów lub konserwacja toru wirnika. Kluczowe jest dopasowanie działania do mechanizmu powstawania strat. Czyszczenie nie rozwiąże problemu przecieków, a prace przy uszczelnieniach nie przywrócą mocy utraconej wskutek poważnej erozji.

Kiedy zamiast samej naprawy części warto przeanalizować typ lub konfigurację turbiny?

Jeśli jednostka wielokrotnie pracuje znacznie poza pierwotnym zakresem zastosowania, problem może wynikać z niedopasowania do aplikacji, a nie wyłącznie ze zużycia. Zdarza się to w zakładach, w których zmienia się bilans cieplny, zapotrzebowanie na upust pary lub sezonowy sposób eksploatacji. W takich przypadkach dane z utrzymania ruchu mogą pomóc określić, czy obecna konfiguracja nadal odpowiada procesowi.

Właśnie dlatego szersza analiza urządzenia ma znaczenie. Firma SINO-QNP dostarcza rozwiązania w zakresie turbin parowych do napędów przemysłowych, układów cyklu kombinowanego, energetyki cieplnej, wykorzystania ciepła odpadowego i dostarczania ciepła, w tym konstrukcje akcyjne i reakcyjne. W zależności od zapotrzebowania procesu konfiguracje kondensacyjne, z upustem i kondensacją, przeciwprężne lub z upustem i przeciwprężnością mogą wpływać na sprawność jednostki w rzeczywistych warunkach pracy, a nie tylko w warunkach katalogowych.

Jakie błędy podczas diagnostyki pogarszają problemy ze sprawnością?

Często pojawiają się trzy błędy. Pierwszym jest koncentrowanie się wyłącznie na turbinie i ignorowanie źródła pary lub skraplacza. Drugim jest porównywanie bieżących odczytów z danymi projektowymi bez sprawdzenia, czy maszyna pracuje w tym samym punkcie obciążenia. Trzecim jest traktowanie każdej utraty sprawności jako problemu utrzymania ruchu, podczas gdy w rzeczywistości decydują o niej warunki procesu.

Bardziej niezawodne podejście polega na postępowaniu w określonej kolejności: potwierdzeniu poprawności działania przyrządów, weryfikacji warunków pary i wylotu, porównaniu danych trendów z okresem potwierdzonej prawidłowej pracy, a następnie sprawdzeniu, czy występują przecieki, osady, erozja lub zmiany mechaniczne. W przypadku większych jednostek, szczególnie w zakresie mocy od 3 MW do 300 MW lub w szerszym zakresie od 0.5 MW do 400 MW spotykanym w różnych zastosowaniach, taka kolejność ogranicza niepotrzebny demontaż i pomaga zespołom uzasadnić właściwy zakres działań korygujących.

Jeśli potrzebujesz jednej zasady, która pomoże utrzymać właściwy kierunek diagnostyki, zastosuj tę: nie oceniaj turbiny parowej wyłącznie na podstawie mocy wyjściowej. Oceniaj ją na podstawie mocy wyjściowej, warunków pary, wydajności strony wylotowej oraz stopnia, w jakim bieżący punkt pracy oddalił się od normalnego profilu maszyny. Zwykle właśnie tam najwcześniej pojawia się rzeczywista odpowiedź.
