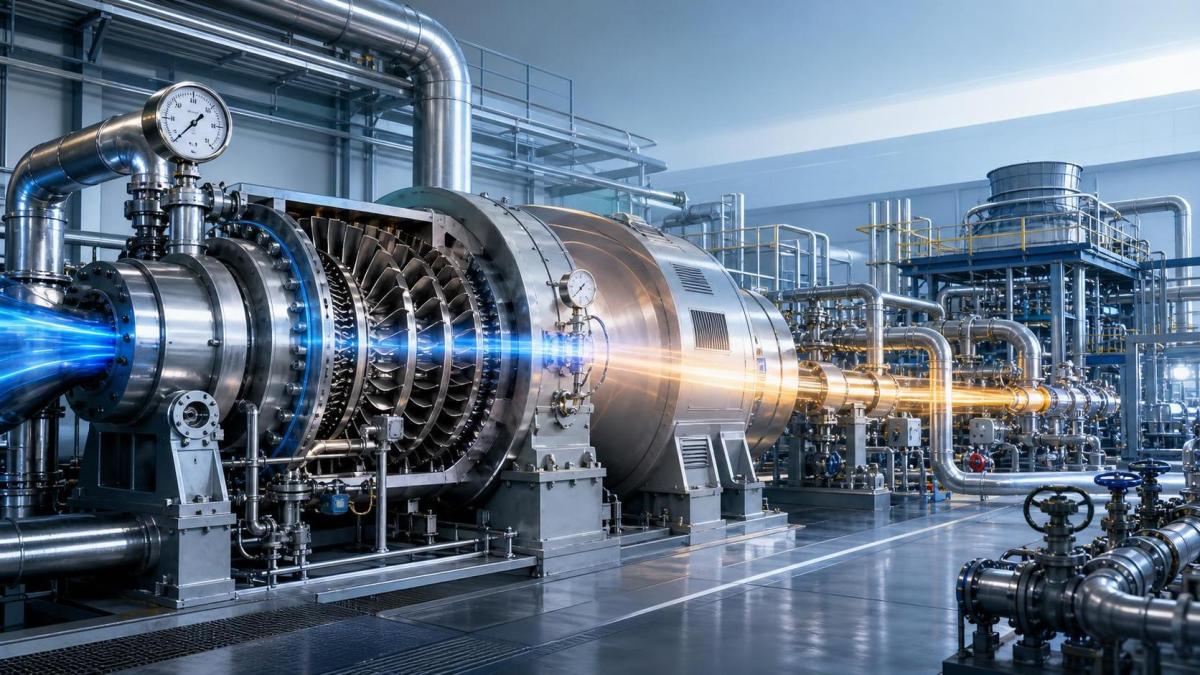

Compreendendo a pressão de entrada, a pressão de escape e a potência de uma turbina a vapor

Por que estes três parâmetros são avaliados em conjunto

Uma turbina a vapor é frequentemente analisada em termos de potência de saída, mas a potência, por si só, diz muito pouco. Duas turbinas podem ter a mesma potência nominal em megawatts e ainda assim apresentar comportamentos muito diferentes em termos de consumo de combustível, controlabilidade, demanda do condensador e margem operacional de longo prazo. Essa diferença geralmente começa com três parâmetros interligados: pressão de entrada, pressão de escape e potência de saída. Quando um deles é analisado isoladamente, a avaliação técnica fica distorcida.

Em uma avaliação técnica, a questão prática não é “qual número é maior?”, mas sim “em quais condições de vapor essa potência é alcançada e qual condição de escape a máquina exige para isso?”. Em projetos de geração de energia industrial, é nesse ponto que eficiência, dimensionamento da turbina, carga auxiliar e seleção dos equipamentos a jusante começam a diferenciar propostas sólidas de propostas frágeis.

Em termos termodinâmicos simples, uma turbina a vapor converte a queda de entalpia do vapor em potência no eixo. A pressão de entrada influencia a quantidade de energia utilizável que o vapor transporta para dentro da máquina. A pressão de escape influencia a quantidade de energia que permanece não utilizada quando o vapor sai. A potência de saída reflete quanto dessa energia disponível é convertido em trabalho mecânico após considerar as perdas internas, os vazamentos, o comportamento do percurso das palhetas e as restrições operacionais.

A pressão de entrada não é simplesmente um parâmetro em que “quanto maior, melhor”

Um equívoco comum é pensar que uma pressão de entrada mais alta automaticamente significa uma turbina melhor. Ela pode aumentar a queda de energia disponível, mas apenas dentro dos limites de projeto do percurso do vapor, do sistema de válvulas, da resistência da carcaça, do projeto do rotor e do balanço térmico geral da planta. Uma turbina construída para uma determinada faixa de pressão de entrada não é simplesmente “atualizada” ao ser alimentada com vapor de pressão mais alta. Isso pode alterar o comportamento da expansão, os níveis de tensão, a distribuição de umidade e a resposta do sistema de controle de maneiras que reduzem a confiabilidade ou exigem uma redução da capacidade nominal.

Na avaliação de um projeto, a pressão de entrada deve ser verificada em conjunto com a temperatura de entrada, o fluxo de vapor, a filosofia de controle por estrangulamento e o perfil de carga esperado. Uma unidade que atende a uma planta de processo com demanda variável pode exigir premissas de margem diferentes das de uma máquina de condensação para carga de base em uma aplicação de concessionária. Portanto, a mesma pressão nominal pode representar intenções de projeto muito diferentes.

Essa é uma das razões pelas quais fabricantes experientes se concentram no conjunto completo de turbomáquinas, em vez de considerar apenas a classificação de um equipamento. Empresas como a SINO-QNP, com experiência de longo prazo em turbinas a vapor, turbinas a gás, compressores, geradores, execução de projetos EPC e suporte de peças de reposição, normalmente avaliam essas condições como parte de uma faixa operacional integrada, e não como valores independentes de catálogo.

A pressão de escape frequentemente determina se uma boa classificação de catálogo se sustenta na operação real

A pressão de escape é o ponto em que muitas comparações se tornam enganosas. Uma pressão de escape mais baixa geralmente permite uma expansão maior através da turbina e pode aumentar a potência de saída e a eficiência do ciclo. No papel, isso parece atraente. Na realidade, a turbina só obtém esse benefício se o condensador, o sistema de resfriamento, as condições ambientais e a estabilidade da contrapressão puderem realmente sustentá-lo.

Se uma proposta se baseia em uma pressão de escape agressiva que o local não consegue manter em condições de verão, com superfícies de troca térmica sujas ou com disponibilidade reduzida de água de resfriamento, a potência prometida pode existir apenas em condições de ponto de projeto. Para os avaliadores, esse não é um detalhe secundário. Ele afeta o desempenho garantido, o comportamento em carga parcial e a possibilidade de o proprietário acabar pagando por uma capacidade difícil de concretizar na operação diária.

As turbinas de contrapressão e as turbinas de condensação também devem ser avaliadas de maneiras diferentes. Em uma máquina de contrapressão, a pressão de escape é frequentemente determinada pelas necessidades de vapor do processo; portanto, a “perda” da energia restante não é necessariamente uma penalidade, mas pode ser uma parte deliberada do valor da cogeração. Em uma turbina de condensação, entretanto, a pressão de escape está mais diretamente relacionada ao vácuo do condensador e, consequentemente, à potência líquida que pode ser extraída do vapor.

A potência de saída só faz sentido quando as condições do vapor estão explícitas

Quando os fornecedores informam a potência de saída da turbina, o avaliador deve perguntar imediatamente: em que pressão de entrada, temperatura de entrada, pressão de escape e condição de fluxo? Sem esse contexto, a potência de saída é apenas um número de destaque. A mesma família de máquinas pode apresentar potências diferentes sob diferentes mapas de vapor, configurações de extração ou premissas sazonais.

Isso é especialmente importante em aplicações industriais de autoprodução e de ciclo combinado, nas quais a turbina não opera como uma unidade isolada. O acoplamento com o gerador, os requisitos do código de rede, o método de resfriamento e o modo de operação da planta influenciam o que realmente significa “potência utilizável”. Em algumas configurações, o pacote elétrico passa a fazer parte da lógica de avaliação. Por exemplo, um Gerador selecionado para modos de geração eficiente e limpa de energia a gás, em ciclo combinado a vapor ou em outras configurações pode precisar ser compatível com arranjos de dois ou quatro polos, classe de isolamento F e opções de resfriamento que variam de resfriamento a ar a resfriamento água-hidrogênio-hidrogênio. Esses não são detalhes secundários; eles influenciam a integração do conjunto, a margem térmica e as expectativas de confiabilidade.

Como a relação costuma ser avaliada na prática

Uma maneira útil de interpretar os três parâmetros é tratá-los como uma única declaração de desempenho:

Isso parece simples, mas muitas comparações de propostas ainda tratam a potência de saída como o parâmetro principal e deixam a base das condições do vapor escondida nas observações. É aí que começam os erros de avaliação. Uma comparação justa exige as mesmas condições de contorno ou um método de correção claramente normalizado.

A questão das normas por trás das alegações de desempenho

Compradores técnicos e orientados por normas geralmente querem mais do que uma explicação conceitual; eles querem saber quais evidências fundamentam os números. Em projetos de turbinas a vapor, isso significa perguntar como o desempenho é definido, corrigido, garantido e testado. A estrutura exata aplicável depende do escopo do projeto e da estrutura contratual, mas o princípio permanece: a potência de saída declarada deve ser rastreável às condições operacionais declaradas e às regras de teste ou projeto aceitas.

A mesma disciplina se aplica ao lado elétrico do conjunto. Se o pacote incluir um gerador, a conformidade com normas reconhecidas, como IEC60034-3 ou a norma chinesa GB/T7064, torna-se relevante, pois o acoplamento elétrico e a capacidade térmica afetam a credibilidade da alegação de potência total. Um conjunto turbina-gerador com potência nominal de 1.5 MW a 400 MW não é avaliado apenas pela faixa de capacidade; ele é avaliado pela capacidade de todo o arranjo permanecer confiável sob as condições reais de resfriamento, configuração de polos e perfil de serviço especificados para a planta.

Pontos aos quais os avaliadores devem estar atentos

Três verificações geralmente revelam se uma proposta de turbina a vapor possui uma base técnica sólida.

A primeira é a clareza das condições de contorno. Se as condições de entrada, as condições de escape e a base da potência de saída não forem declaradas em conjunto, a proposta estará incompleta, por mais atraente que pareça a classificação.

A segunda é o realismo em condições fora do ponto de projeto. A maioria das plantas não opera no ponto de projeto. A temperatura da água de resfriamento varia, a demanda do processo muda e as condições ambientais oscilam. Uma avaliação robusta verifica como a potência de saída se altera quando a pressão de escape aumenta ou quando as condições de entrada se tornam menos favoráveis.

A terceira é a integração do conjunto. Uma potência de saída da turbina que parece aceitável quando analisada isoladamente pode se tornar menos convincente quando a seleção do gerador, a potência auxiliar, a carga do condensador, o acesso para manutenção e a estratégia de peças de reposição são considerados em conjunto. É frequentemente nesse ponto que fornecedores experientes de pacotes se diferenciam dos fornecedores que cotam apenas a máquina principal.

Uma interpretação adequada da pressão de entrada, da pressão de escape e da potência de saída de uma turbina a vapor, portanto, tem menos a ver com memorizar definições e mais com compreender o compromisso operacional que esses parâmetros representam. Os números descrevem como a máquina utiliza o vapor, de quais condições do local ela depende e quanta potência confiável pode fornecer quando a planta estiver operando como realmente deverá operar, e não apenas como foi modelada em um dia de projeto ideal.
