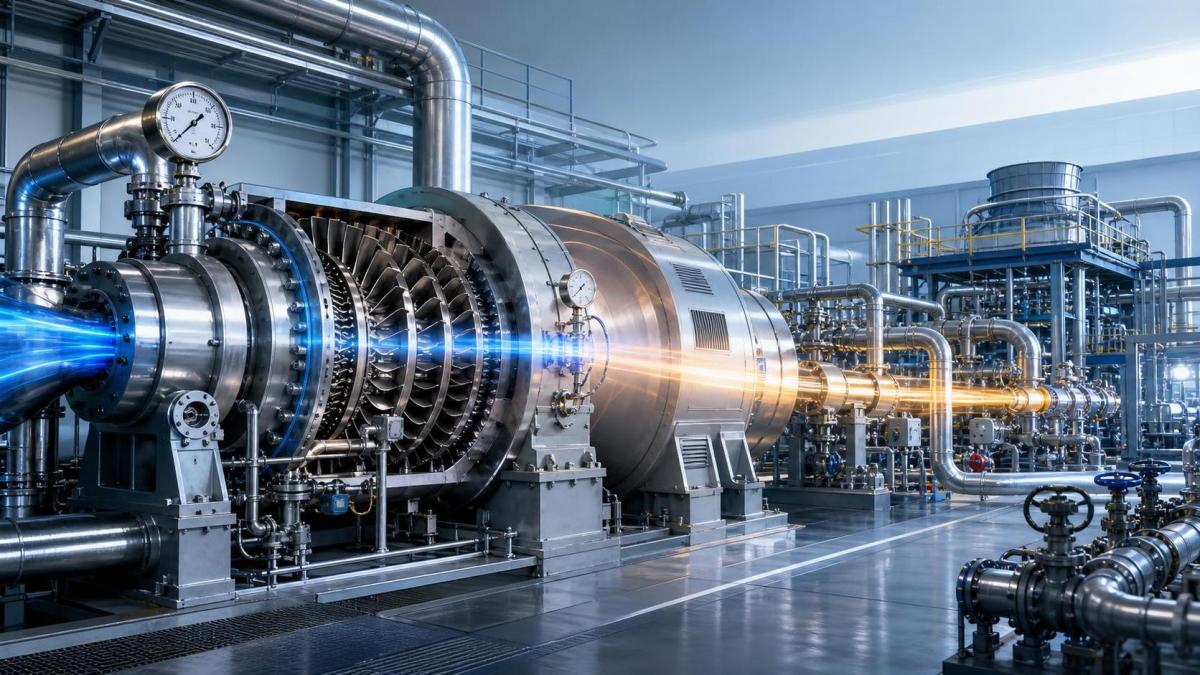

Tìm hiểu về áp suất hơi vào, áp suất hơi xả và công suất của tua-bin hơi

Tại sao ba thông số này thường được đánh giá cùng nhau

Tuabin hơi thường được thảo luận dựa trên công suất, nhưng bản thân công suất không cho biết nhiều thông tin. Hai tuabin có thể cùng được định mức ở một mức megawatt nhưng vẫn hoạt động rất khác nhau về mức tiêu thụ nhiên liệu, khả năng điều khiển, nhu cầu của bình ngưng và biên độ vận hành dài hạn. Sự khác biệt đó thường bắt đầu từ ba thông số liên kết với nhau: áp suất hơi vào, áp suất hơi xả và công suất. Nếu chỉ xem xét riêng lẻ một trong các thông số này, bức tranh kỹ thuật sẽ bị sai lệch.

Trong một đánh giá kỹ thuật, câu hỏi thực tế không phải là “thông số nào cao hơn”, mà là “công suất này đạt được trong điều kiện hơi nào và máy cần điều kiện hơi xả ra sao để đạt được công suất đó?”. Trong các dự án điện công nghiệp, đây là điểm bắt đầu tạo ra sự khác biệt giữa các đề xuất tốt và kém về hiệu suất, quy mô tuabin, phụ tải phụ trợ và lựa chọn thiết bị hạ nguồn.

Xét về nhiệt động lực học đơn giản, tuabin hơi chuyển đổi độ giảm entanpi của hơi thành công suất trên trục. Áp suất hơi vào ảnh hưởng đến lượng năng lượng có thể sử dụng mà hơi mang vào máy. Áp suất hơi xả ảnh hưởng đến lượng năng lượng còn chưa được sử dụng khi hơi rời khỏi máy. Công suất phản ánh lượng năng lượng sẵn có được chuyển đổi thành công cơ học sau khi đã tính đến tổn thất bên trong, rò rỉ, đặc tính dòng chảy qua dãy cánh và các giới hạn vận hành.

Áp suất hơi vào không chỉ đơn giản là thông số “càng cao càng tốt”

Một cách hiểu sai phổ biến là áp suất hơi vào càng cao thì tuabin càng tốt. Áp suất cao có thể cải thiện độ giảm năng lượng khả dụng, nhưng chỉ trong giới hạn thiết kế của đường dẫn hơi, hệ thống van, độ bền vỏ máy, thiết kế rôto và cân bằng nhiệt tổng thể của nhà máy. Một tuabin được thiết kế cho một dải áp suất hơi vào nhất định không thể chỉ được “nâng cấp” bằng cách cấp hơi có áp suất cao hơn. Việc này có thể làm thay đổi quá trình giãn nở, mức ứng suất, sự phân bố ẩm và đáp ứng điều khiển theo cách làm giảm độ tin cậy hoặc buộc phải giảm công suất định mức.

Trong đánh giá dự án, áp suất hơi vào cần được kiểm tra cùng với nhiệt độ hơi vào, lưu lượng hơi, phương thức điều tốc bằng van tiết lưu và đặc tính phụ tải dự kiến. Một tổ máy phục vụ nhà máy công nghệ có nhu cầu biến động có thể cần các giả định về biên độ khác với máy ngưng hơi vận hành phụ tải nền trong hệ thống điện. Vì vậy, cùng một mức áp suất danh nghĩa có thể thể hiện những mục đích thiết kế rất khác nhau.

Đây là một trong những lý do các nhà sản xuất giàu kinh nghiệm tập trung vào toàn bộ cụm thiết bị tuabin thay vì chỉ một thông số định mức của thiết bị. Các công ty như SINO-QNP, với kinh nghiệm lâu năm trong các lĩnh vực tuabin hơi, tuabin khí, máy nén, máy phát điện, triển khai EPC và hỗ trợ phụ tùng thay thế, thường đánh giá các điều kiện này trong phạm vi vận hành tích hợp thay vì xem chúng là các giá trị riêng lẻ trong catalogue.

Áp suất hơi xả thường quyết định liệu thông số định mức trên giấy có được duy trì trong vận hành thực tế hay không

Áp suất hơi xả là yếu tố khiến nhiều phép so sánh trở nên dễ gây hiểu nhầm. Áp suất hơi xả thấp hơn thường cho phép hơi giãn nở nhiều hơn qua tuabin, từ đó có thể tăng công suất và hiệu suất chu trình. Trên giấy tờ, điều này rất hấp dẫn. Tuy nhiên, tuabin chỉ thực sự nhận được lợi ích đó nếu bình ngưng, hệ thống làm mát, điều kiện môi trường và độ ổn định của áp suất ngược có thể duy trì điều kiện này.

Nếu một đề xuất dựa trên mức áp suất hơi xả thấp, đầy tham vọng mà địa điểm không thể duy trì trong điều kiện mùa hè, khi bề mặt trao đổi nhiệt bị bám bẩn hoặc khi nguồn nước làm mát suy giảm, công suất cam kết có thể chỉ tồn tại tại điều kiện điểm thiết kế. Đối với bên đánh giá, đây không phải là chi tiết nhỏ. Nó ảnh hưởng đến hiệu suất được bảo đảm, đặc tính vận hành ở tải một phần và việc chủ đầu tư có phải chi trả cho công suất khó đạt được trong vận hành hằng ngày hay không.

Tuabin đối áp và tuabin ngưng hơi cũng cần được đánh giá theo những cách khác nhau. Đối với máy đối áp, áp suất hơi xả thường do nhu cầu hơi công nghệ quyết định, vì vậy “tổn thất” năng lượng còn lại không nhất thiết là một bất lợi; đó có thể là một phần có chủ đích trong giá trị đồng phát. Tuy nhiên, đối với tuabin ngưng hơi, áp suất hơi xả liên quan trực tiếp hơn đến độ chân không của bình ngưng và do đó liên quan đến công suất thuần có thể khai thác từ hơi.

Công suất chỉ có ý nghĩa khi các điều kiện hơi được nêu rõ

Khi nhà cung cấp công bố công suất tuabin, bên đánh giá cần lập tức đặt câu hỏi: công suất này được xác định tại áp suất hơi vào, nhiệt độ hơi vào, áp suất hơi xả và điều kiện lưu lượng nào? Nếu không có bối cảnh đó, công suất chỉ là một con số nổi bật. Cùng một dòng máy có thể cho các mức công suất khác nhau dưới các sơ đồ hơi, phương án trích hơi hoặc giả định theo mùa khác nhau.

Điều này đặc biệt quan trọng trong các ứng dụng tự phát điện công nghiệp và chu trình hỗn hợp, nơi tuabin không vận hành như một thiết bị độc lập. Việc phối hợp với máy phát điện, các yêu cầu của quy chuẩn lưới điện, phương pháp làm mát và chế độ vận hành của nhà máy đều ảnh hưởng đến ý nghĩa thực tế của “công suất có thể sử dụng”. Trong một số cấu hình, cụm thiết bị điện trở thành một phần của logic đánh giá. Ví dụ, một máy phát điện được lựa chọn cho các chế độ phát điện hiệu quả và sạch như chu trình hỗn hợp khí - hơi hoặc các chế độ khác có thể cần phù hợp với cấu hình hai cực hoặc bốn cực, cấp cách điện F và các phương án làm mát từ làm mát bằng không khí đến làm mát bằng nước-hydro-hydro. Đây không phải là những ghi chú bên lề; chúng ảnh hưởng đến việc tích hợp cụm thiết bị, biên độ nhiệt và kỳ vọng về độ tin cậy.

Mối quan hệ này thường được đánh giá như thế nào trong thực tế

Một cách hữu ích để đọc ba thông số này là xem chúng như một tuyên bố hiệu suất thống nhất:

Điều này có vẻ đơn giản, nhưng nhiều phép so sánh hồ sơ dự thầu vẫn coi công suất là thông số chính và để cơ sở điều kiện hơi nằm trong phần ghi chú. Đó là nơi bắt đầu xuất hiện các sai sót trong đánh giá. Một phép so sánh công bằng đòi hỏi các điều kiện biên giống nhau hoặc một phương pháp hiệu chỉnh được chuẩn hóa rõ ràng.

Vấn đề tiêu chuẩn đằng sau các tuyên bố về hiệu suất

Những bên mua chú trọng kỹ thuật và tiêu chuẩn thường muốn nhiều hơn một lời giải thích mang tính khái niệm; họ muốn biết bằng chứng nào hỗ trợ cho các con số. Trong các dự án tuabin hơi, điều đó có nghĩa là cần hỏi hiệu suất được xác định, hiệu chỉnh, bảo đảm và thử nghiệm như thế nào. Khung tiêu chuẩn áp dụng cụ thể phụ thuộc vào phạm vi dự án và cấu trúc hợp đồng, nhưng nguyên tắc vẫn nhất quán: công suất được công bố phải có thể truy xuất đến các điều kiện vận hành được nêu rõ và các quy tắc thử nghiệm hoặc thiết kế được chấp nhận.

Kỷ luật tương tự cũng áp dụng cho phần điện của cụm thiết bị. Nếu hệ thống bao gồm máy phát điện, việc tuân thủ các tiêu chuẩn được công nhận như IEC60034-3 hoặc GB/T7064 của Trung Quốc trở nên quan trọng, vì khả năng phối hợp điện và khả năng nhiệt ảnh hưởng đến độ đáng tin cậy của tuyên bố về tổng công suất. Một tổ máy tuabin - máy phát điện có công suất định mức từ 1.5 MW đến 400 MW không chỉ được đánh giá dựa trên dải công suất; nó còn được đánh giá dựa trên việc toàn bộ cấu hình có duy trì được độ tin cậy trong điều kiện làm mát, cấu hình cực và chế độ phụ tải thực tế được quy định cho nhà máy hay không.

Những điểm bên đánh giá cần thận trọng

Ba kiểm tra thường cho thấy một đề xuất tuabin hơi có cơ sở kỹ thuật vững chắc hay không.

Một là sự rõ ràng về điều kiện biên. Nếu điều kiện hơi vào, điều kiện hơi xả và cơ sở xác định công suất không được nêu cùng nhau, đề xuất đó chưa hoàn chỉnh cho dù thông số định mức có hấp dẫn đến đâu.

Một điểm khác là tính thực tế ở chế độ ngoài thiết kế. Hầu hết các nhà máy không vận hành tại điểm thiết kế. Nhiệt độ nước làm mát thay đổi, nhu cầu công nghệ biến động và điều kiện môi trường thay đổi. Một đánh giá vững chắc cần xem xét công suất thay đổi như thế nào khi áp suất hơi xả tăng hoặc điều kiện hơi vào suy giảm.

Điểm thứ ba là khả năng tích hợp cụm thiết bị. Công suất tuabin có vẻ phù hợp khi xem xét riêng có thể trở nên kém thuyết phục hơn khi đánh giá đồng thời việc lựa chọn máy phát điện, công suất phụ trợ, nhiệm vụ của bình ngưng, khả năng tiếp cận để bảo trì và chiến lược phụ tùng thay thế. Đây thường là nơi các nhà cung cấp cụm thiết bị giàu kinh nghiệm tạo ra sự khác biệt so với những đơn vị chỉ báo giá cho riêng máy chính.

Vì vậy, hiểu đúng về áp suất hơi vào, áp suất hơi xả và công suất của tuabin hơi không chỉ là ghi nhớ các định nghĩa, mà quan trọng hơn là hiểu sự cân bằng vận hành mà chúng thể hiện. Các con số cho biết máy sử dụng hơi như thế nào, phụ thuộc vào điều kiện địa điểm nào và có thể cung cấp bao nhiêu công suất tin cậy khi nhà máy vận hành đúng như thực tế, chứ không chỉ như mô hình trong một ngày thiết kế lý tưởng.
