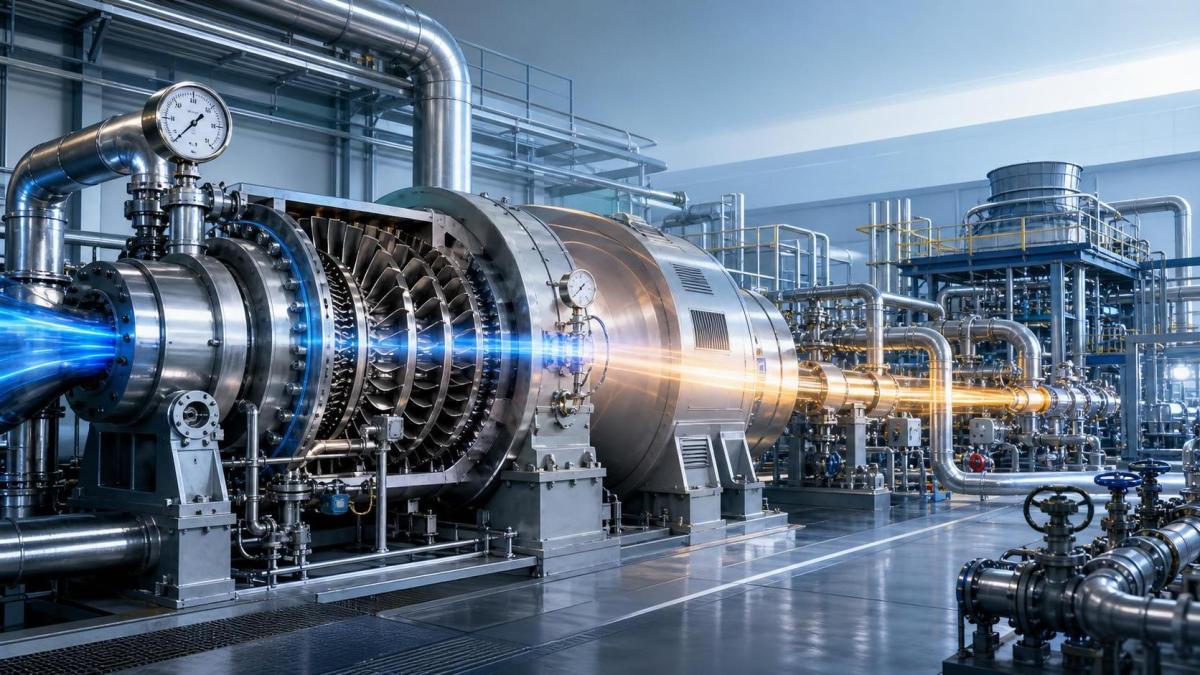

蒸気タービンの入口圧力、排気圧力、出力を理解する

なぜこの3つの数値を併せて評価するのか

蒸気タービンは、しばしば出力の観点から語られますが、出力だけではほとんど何も分かりません。定格出力が同じメガワットレベルであっても、燃料使用量、制御性、復水器への要求、長期的な運転余力は、2台のタービンで大きく異なる可能性があります。その違いは通常、入口圧力、排気圧力、出力という3つの相互に関連するパラメータから生じます。いずれか1つだけを切り離して見ると、技術的な全体像が歪んでしまいます。

技術評価における実務的な問いは、「どの数値が高いか」ではなく、「この出力はどのような蒸気条件で達成され、そこに到達するために機械はどのような排気条件を必要とするのか」です。産業用発電プロジェクトでは、効率、タービンのサイジング、補機負荷、下流設備の選定が分かれ始めるのはまさにこの点であり、優れた提案と不十分な提案を区別する要素となります。

単純な熱力学の観点では、蒸気タービンは蒸気のエンタルピー降下を軸出力に変換します。入口圧力は、蒸気が機械に持ち込む利用可能なエネルギー量に影響します。排気圧力は、蒸気が機械から出る際にどれだけのエネルギーが未利用のまま残るかに影響します。出力は、内部損失、漏れ、翼列内の挙動、運転上の制約を考慮した後、利用可能なエネルギーのどれだけが機械的仕事に変換されたかを示します。

入口圧力は単に「高ければよい」というパラメータではない

よくある誤解は、入口圧力が高ければ自動的に優れたタービンになるというものです。入口圧力を高めることで利用可能なエネルギー降下量を増やせる場合はありますが、それは蒸気流路、弁システム、ケーシング強度、ローター設計、そしてプラント全体のヒートバランスにおける設計限界の範囲内に限られます。ある入口圧力範囲向けに設計されたタービンに、より高圧の蒸気を供給すれば単純に「アップグレード」できるわけではありません。そうすることで、膨張挙動、応力レベル、水分分布、制御応答が変化し、信頼性の低下や出力制限を招く可能性があります。

プロジェクト評価では、入口圧力を入口温度、蒸気流量、スロットルガバニングの方式、想定負荷プロファイルと併せて確認する必要があります。需要変動のあるプロセスプラントに供給するユニットでは、電力会社の設備でベースロード運転を行う復水式機械とは異なる余裕の想定が必要になる場合があります。そのため、同じ公称圧力であっても、設計意図は大きく異なる可能性があります。

これは、経験豊富なメーカーが単一の設備定格ではなく、ターボ機械トレイン全体に注目する理由の1つです。蒸気タービン、ガスタービン、コンプレッサー、発電機、EPCの遂行、スペアパーツのサポートにおいて長年の経験を持つSINO-QNPのような企業は、通常、これらの条件を単独のカタログ値ではなく、統合された運転範囲の一部として評価します。

優れた定格値が実運転で維持できるかどうかは、排気圧力によって決まることが多い

排気圧力は、多くの比較が誤解を招くものとなるポイントです。一般に、排気圧力が低いほどタービン内での膨張を大きくでき、出力とサイクル効率を高められます。机上では魅力的に見えます。しかし実際には、復水器、冷却システム、周囲条件、背圧の安定性がその状態を実際に維持できる場合にのみ、タービンはその恩恵を受けられます。

夏季条件、熱交換器の汚れ、冷却水の供給量低下など、現場で維持できない厳しい排気圧力を前提とした提案では、提示された出力は設計点条件でしか実現しない可能性があります。評価者にとって、これは小さな詳細ではありません。保証性能、部分負荷時の挙動、そして所有者が日常運転で実現しにくい容量に対して費用を支払うことになるかどうかに影響します。

背圧式タービンと復水式タービンも、異なる基準で評価する必要があります。背圧式機械では、排気圧力はプロセス蒸気の需要によって決まることが多いため、残存エネルギーの「損失」は必ずしもペナルティではなく、コージェネレーションの価値を構成する意図的な要素である場合があります。一方、復水式タービンでは、排気圧力は復水器の真空度とより直接的に結び付き、蒸気から取り出せる正味出力に影響します。

出力は蒸気条件が明示されて初めて意味を持つ

サプライヤーがタービン出力を提示した場合、評価者はすぐに「入口圧力、入口温度、排気圧力、流量条件はそれぞれいくつか」と確認すべきです。その文脈がなければ、出力は見出しに掲げられた数値にすぎません。同じ機械ファミリーでも、蒸気マップ、抽気構成、季節条件の想定が異なれば、出力は変わる可能性があります。

これは特に、タービンが独立した機器として運転されない産業用自家発電やコンバインドサイクル用途で重要です。発電機との適合、系統連系規定、冷却方式、プラントの運転モードはすべて、実際に「利用可能な出力」が何を意味するかに影響します。構成によっては、電気パッケージが評価ロジックの一部になります。例えば、ガス・蒸気コンバインドサイクルやその他の高効率クリーン発電方式向けに選定される発電機は、2極または4極の構成、絶縁階級F、空冷から水素－水素冷却までの冷却方式と適合させる必要がある場合があります。これらは付随的な事項ではなく、トレインの統合、熱的余裕、信頼性の期待値に影響します。

実務では通常どのように関係性を評価するのか

3つのパラメータを読み解く有効な方法は、それらを1つの性能ステートメントとして捉えることです：

これは単純に聞こえますが、入札比較の多くでは依然として出力を主要パラメータとして扱い、蒸気条件の基準を注記の中に埋もれさせています。評価上の誤りはそこから始まります。公平な比較には、同一の境界条件、または明確に正規化された補正方法が必要です。

性能主張の背景にある規格上の問題

技術志向や規格を重視する購入者は、概念的な説明だけでなく、その数値を裏付ける証拠を求めます。蒸気タービンプロジェクトでは、性能がどのように定義、補正、保証、試験されるのかを確認する必要があります。適用される具体的な枠組みはプロジェクトの範囲や契約構成によって異なりますが、原則は一貫しています。すなわち、提示された出力は、提示された運転条件および認められた試験または設計規則に追跡可能でなければなりません。

同じ考え方はトレインの電気側にも適用されます。パッケージに発電機が含まれる場合、IEC60034-3や中国のGB/T7064など、認知された規格への適合が重要になります。電気的な適合性と熱的能力が、総出力の主張の信頼性に影響するためです。1.5 MWから400 MWまでの定格を持つタービン発電機セットは、容量範囲だけで評価されるものではありません。プラントに指定された実際の冷却方式、極数構成、運転負荷プロファイルの下で、システム全体が信頼性を維持できるかどうかによって評価されます。

評価者が注意すべき点

通常、蒸気タービンの提案が技術的に十分な根拠に基づいているかどうかは、3つの確認で明らかになります。

1つ目は境界条件の明確さです。入口条件、排気条件、出力の基準が併せて示されていなければ、定格値がどれほど魅力的に見えても、提案は不完全です。

2つ目は設計点外の現実性です。ほとんどのプラントは設計点で運転し続けるわけではありません。冷却水温度は変動し、プロセス需要は変化し、周囲条件も移り変わります。信頼できる評価では、排気圧力が上昇した場合や入口条件が緩和された場合に、出力がどのように変化するかを確認します。

3つ目はトレインの統合です。単独では許容できるように見えるタービン出力も、発電機の選定、補機電力、復水器の負荷、保守アクセス、スペアパーツ戦略を併せて検討すると、説得力が低下する可能性があります。経験豊富なパッケージサプライヤーが、機械単体の中心仕様だけを提示するベンダーと差別化されるのは、まさにこの点です。

したがって、蒸気タービンの入口圧力、排気圧力、出力を適切に読み解くには、定義を暗記することよりも、それらが示す運転上のトレードオフを理解することが重要です。これらの数値は、機械が蒸気をどのように利用するか、どのような現場条件に依存するか、そしてプラントが実際に運転される状態で、単に条件の整った設計日にモデル化された状態ではなく、どれだけ安定した電力を供給できるかを表しています。
