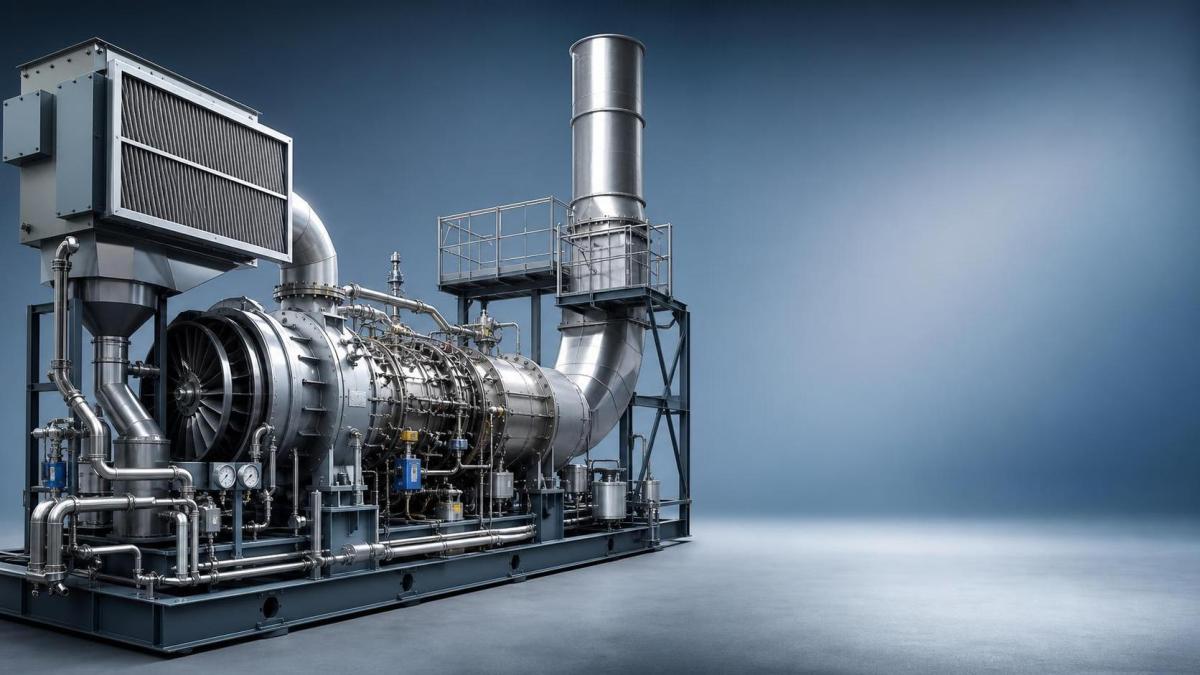

Utsläpp och verkningsgrad hos gasturbiner: Vad ingenjörer behöver utvärdera

Gassturbiners utsläpp och verkningsgrad: vad ingenjörer behöver utvärdera

En gasturbin bedöms sällan utifrån ett enda nyckeltal, men det är ändå där många utvärderingar går fel. En angiven verkningsgrad kan se imponerande ut på papperet, eller en utsläppsgaranti kan verka bekvämt låg, men inget av detta betyder särskilt mycket innan driftsförutsättningarna är tydliga. Vid tekniskt utvärderingsarbete är den verkliga uppgiften att förstå hur förbränningsegenskaper, turbinutförande, bränsleflexibilitet, omgivningsförhållanden, styrstrategi och underhållsstrategi samverkar. Det är där en maskin skiljer sig från en annan.

I kraftutrustningsprojekt behandlas utsläpp och verkningsgrad ofta som parallella krav. I praktiken är de nära sammankopplade. Lägre NOx-prestanda beror vanligtvis på förbränningssystemets konstruktion, kontroll av flamtemperaturen och kvaliteten på luft-bränsleblandningen. Samma faktorer kan påverka stabiliteten vid dellast, nedregleringsförmågan och underhållsintervallen. En gasturbin som endast uppfyller ett lågt utsläppsmål inom ett snävt driftområde kan skapa mer problem än värde i en industriell miljö där driftsförhållandena inte är stabila.

Den första frågan är inte ”Vilken verkningsgrad garanteras?” utan ”Under vilka förhållanden gäller detta värde?” ISO-basförhållanden är användbara vid jämförelser, men få anläggningar arbetar året runt vid ISO-förhållanden för temperatur, tryck och luftfuktighet. Höjd över havet, säsongsvariationer i temperatur, tryckförluster vid inloppet, mottryck på avgassidan och bränslets sammansättning gör alla att den faktiska prestandan avviker från katalogvärdena. För utvärderare är korrigeringskurvorna nästan lika viktiga som det nominella värdet. En maskin med ett måttligt angivet nyckeltal kan överträffa ett alternativ med högre klassning när lokala platsförhållanden beaktas.

Utsläpp kräver samma grad av granskning. Garantier för NOx och CO bör läsas tillsammans, inte var för sig. Förbränning med mycket låga NOx-utsläpp blir mindre övertygande om CO-halten stiger kraftigt under uppstart, drift vid låg belastning eller frekventa lastväxlingar. På många industrianläggningar omfattar driftprofilerna lastvariationer, reservdrift eller långvarig drift vid dellast. Därför är utsläppens stabilitet över hela lastområdet mer relevant än ett enda datapunkt vid fullast. Det förändrar också hur förbränningsinställning, styrrespons och hårdvarans hållbarhet bör bedömas.

Brännkammare med torr låg-NOx-teknik är ofta centrala vid val av moderna gasturbiner, men de är inte en universallösning. Deras prestanda beror på en jämn bränslekvalitet, hantering av förbränningsdynamik och korrekt integration med styrsystemet. Vatten- eller ånginsprutning kan minska NOx i vissa konfigurationer, men medför egna nackdelar i form av vattenbehov, systemkomplexitet och eventuellt försämrad verkningsgrad. Det finns ingen enda bästa metod i abstrakt mening. Den rätta utvärderingen beror på miljötillståndens krav, anslutningar till försörjningssystem, driftsregim och anläggningens tolerans för ytterligare komplexitet i kringutrustningen.

Ett annat vanligt misstag är att diskutera verkningsgrad utan att skilja mellan enkelcykel- och kombicykelsammanhang. En enkelcykelmaskin kan vara lämplig för topplastdrift, snabb respons, mekanisk drivning eller platser där värmeåtervinning inte är praktiskt genomförbar. Vid utvärdering av kombicykler förändras bilden, eftersom avgastemperatur, massflöde och integration med en ånggenerator för återvinning blir en del av värdebedömningen. Två turbiner med liknande elektrisk uteffekt kan ge mycket olika anläggningsresultat när det efterföljande termiska systemet beaktas.

Detta bredare systemperspektiv blir ännu viktigare när gasturbiner bedöms tillsammans med lagrings- eller nätbalanseringsresurser. I vissa tillämpningar inom elnät jämför utvärderare numera termisk produktion inte bara med alternativa turbiner, utan även med flexibla resurser som lagring av tryckluftsenergi. Lagring av tryckluftsenergi förändrar diskussionen från enbart värmeförbrukning till en fråga om produktionsstrategi: när överskottsel driver kompressorer kan termisk energi lagras i medier som smält salt och senare återanvändas när elektricitet produceras. Det är inte en ersättning för varje turbintillämpning, men det påminner om att verkningsgrad bör utvärderas vid den systemgräns som motsvarar projektets mål.

Vad erfarna utvärderare kontrollerar bakom nyckeltalen

Seriösa jämförelser brukar kretsa kring några få frågor:

• Vilket bränsle är maskinen optimerad för, och vad händer när sammansättningen varierar?
• Hur beter sig NOx och CO vid uppstart, dellast och cyklisk drift?
• Vilken är den platskorrigerade uteffekten och värmeförbrukningen, inte bara ISO-värdena?
• Hur känslig är prestandan för filtrering vid inloppet, nedsmutsning och omgivningstemperatur?
• Vilka inspektionsintervall och antaganden om underhåll av heta delar ligger till grund för livscykelmodellen?
• Hur stor hjälplast kräver hela paketet, inte bara själva kärnmaskinen?

Dessa frågor låter grundläggande, men de avslöjar de flesta svaga jämförelser. Ett tekniskt välgrundat förslag bör redovisa sina antaganden så tydligt att förväntningarna på uteffekt, verkningsgrad och efterlevnad kan spåras tillbaka till driftsförhållandena i stället för till marknadsföringsspråk.

Det är vid livscykelkostnaden som utsläpp och verkningsgrad slutligen blir kommersiella, inte bara tekniska, frågor. En turbin med bättre värmeförbrukning kan ändå ge sämre resultat ur ägarperspektiv om förbränningskomponenterna slits snabbt vid den utsläppsnivå som krävs, eller om frekventa inställningar behövs för att hålla efterlevnadsmarginalerna stabila. På samma sätt kan en robust maskin med något lägre maximal verkningsgrad vara det bättre valet för anläggningar som prioriterar tillgänglighet, förutsägbart underhåll och bränsleanpassningsförmåga. SINO-QNP:s långvariga engagemang inom tillverkning av turbomaskiner, teknisk integration, EPC-genomförande och leverans av reservdelar speglar denna verklighet: själva maskinen är bara en del av utvärderingen; servicevänlighet och systemanpassning är också en del av prestandan.

Standarder och lokala bestämmelser påverkar också beslutet, men utvärderare bör vara försiktiga med att reducera frågan till en checklista. Utsläppsgränser tillämpas under definierade provnings- och driftsförhållanden, och dessa detaljer påverkar tolkningen. En garanti som är knuten till ett snävt referensförhållande kanske inte besvarar den praktiska efterlevnadsfrågan för den avsedda platsen. Detsamma gäller prestandaprovning. Avtalsformuleringar, korrigeringsmetodik, antaganden om degradering och godkännandekriterier förtjänar noggrann uppmärksamhet, eftersom de avgör om en nominell fördel består efter driftsättning och under verklig drift.

En ytterligare punkt underskattas ofta: driftsflexibilitet får konsekvenser för utsläppen. Snabba starter, djup nedreglering, frekventa start-stopp-cykler och reservdrift belastar alla strategier för förbränningsstyrning. En maskin som valts för flexibel produktion bör inte bedömas enbart utifrån verkningsgrad vid baslast. Den mer relevanta frågan är om den kan förbli stabil, uppfylla kraven och vara ekonomiskt underhållbar under den faktiska driftprofilen. Detta gäller särskilt i elnät med en växande andel förnybar energi, där termiska produktionsresurser kan köras mindre förutsägbart än vid traditionell baslastdrift.

En användbar utvärdering behandlar därför gasturbinen som ett fungerande system snarare än som en isolerad maskin med nominell klassning. Läs utsläppsvärdena tillsammans med driftkartan. Läs verkningsgradsuppgiften tillsammans med platsförhållandena. Läs underhållsplanen tillsammans med driftcykeln. När dessa tre perspektiv överensstämmer blir jämförelsen mycket mer tillförlitlig, och det tekniska beslutet håller vanligtvis långt efter att antagandena från anbudsfasen har glömts bort.
