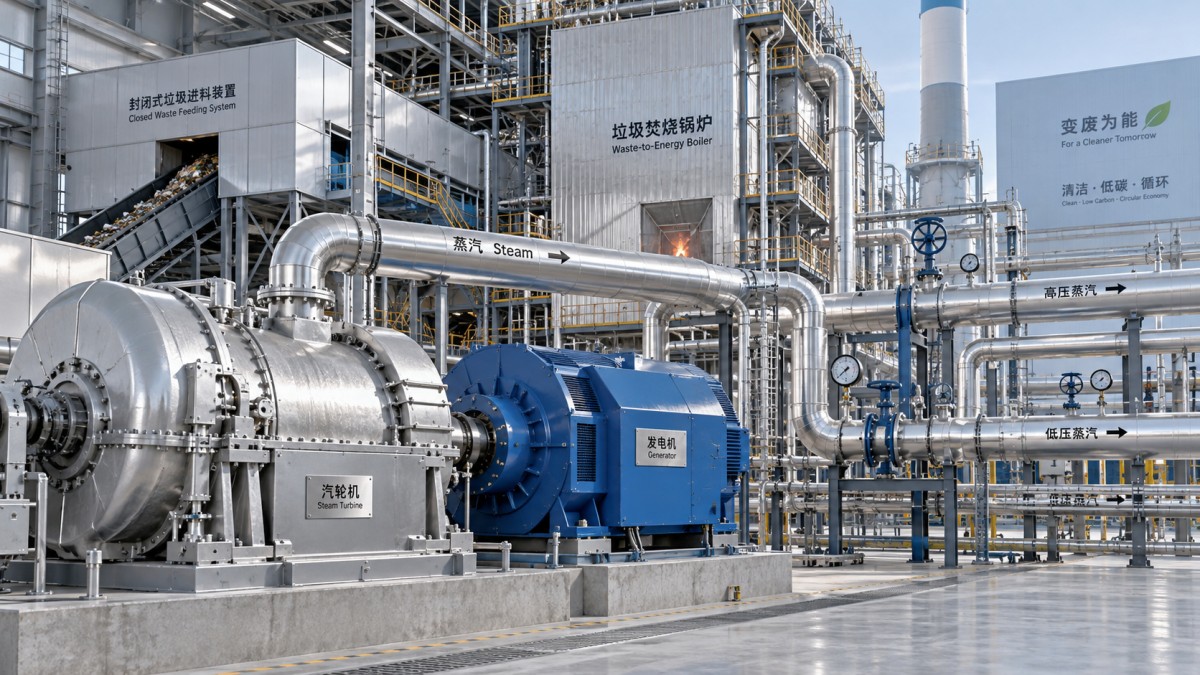

폐기물 발열량 변동이 WTE 터빈 출력에 미치는 영향

폐기물 발열량 변동이 폐기물 에너지화(WTE) 터빈 출력에 미치는 영향

폐기물 에너지화 플랜트에는 발열량이 일정한 연료가 공급되는 경우가 드뭅니다. 폐기물 조성과 수분 함량이 변하면 보일러의 열 입력, 증기 생산량 및 운전 조건이 달라져 폐기물 처리량이 변하지 않아도 WTE 터빈 출력에 영향을 줍니다. 그 관계는 단순히 “가연성 폐기물이 많을수록 전력 생산량이 증가한다”는 식이 아닙니다. 추가 에너지가 얼마나 발전기에 전달되는지는 소각로 용량, 증기 조건, 열 추출 및 복수기 성능에 따라 달라집니다.

기존의 연소식 WTE 플랜트에서 터빈은 일반적으로 증기 터빈입니다. 터빈은 폐기물에 직접 반응하는 것이 아니라 보일러에서 공급되는 증기에 반응합니다. 따라서 유용한 평가는 반입 폐기물에서 순송전 전력까지 이어지는 에너지 흐름을 추적하여, 변동이 어느 지점에서 흡수·제어되거나 제한되는지를 파악하는 것입니다.

발열량이 보일러의 에너지 수지에 미치는 영향

출발점은 반입 상태 기준 폐기물의 저위발열량(LHV)입니다. 이 기준이 중요한 이유는 건조 기준 실험실 측정값을 습윤 폐기물 처리량에 그대로 적용할 수 없기 때문입니다. 수분 함량이 높아지면 일반적으로 톤당 이용 가능한 에너지가 줄어들고, 물을 증발시키는 데 필요한 에너지는 증가합니다. 플라스틱, 종이, 음식물 폐기물 및 불활성 물질의 조성 변화도 발열량에 영향을 줍니다.

초기 계산에서는 폐기물 열 입력량을 폐기물 질량 유량에 반입 상태 기준 LHV를 곱해 산출합니다. 증기로 전달되는 열은 보일러 효율, 보조 연료 투입량 및 운전 조건에 따라 달라집니다. 증기 생산량은 유효 보일러 열전달량을 급수에서 주증기로의 엔탈피 증가량으로 나누어 근사할 수 있습니다.

이 때문에 시간당 폐기물 처리량이 같더라도 출력이 일정한 메가와트로 유지된다고 보장할 수 없습니다. 처리량이 고정된 상태에서 LHV가 낮아지면 증기 생산에 이용할 수 있는 열이 줄어듭니다. 다만 폐기물층의 연소, 소각로 조건 및 보일러의 열저장 때문에 반응은 지연됩니다. 단기적인 변동은 완충될 수 있지만, 변화가 지속되면 결국 증기 수지에 영향을 미칩니다.

증기 변화가 발전기에 전달되는 방식

터빈 출력은 간단히 말해 증기 질량 유량에 터빈을 통과하는 실제 엔탈피 강하를 곱한 값에서 기계 손실과 발전기 손실을 차감한 값입니다. 추기 또는 열병합발전 구성에서는 각 증기 경로를 고려해 계산해야 합니다. 지역난방이나 산업용으로 공급되는 증기는 나머지 단계를 팽창하는 증기와 동일한 전기 일을 할 수 없습니다.

LHV 저하로 증기 공급량이 감소하면 터빈 조속기는 가용 용량 범위에서 설정된 운전 목표를 유지하도록 증기 유입량을 조정합니다. 수요가 생산량을 초과하면 주증기 압력이 떨어질 수 있습니다. 보일러 제어가 압력과 온도를 비교적 일정하게 유지하는 경우에는 증기 유량 감소가 출력 저하의 주된 원인이 됩니다.

부분부하 효율도 추가적인 영향을 줍니다. 밸브 스로틀링, 설계점에서 벗어난 단별 운전, 출력에 비례해 감소하지 않는 손실이 변환 효율을 낮출 수 있습니다. 그 정도는 터빈 구성과 제어 전략에 따라 달라지므로, 일반적인 비율이 아니라 공급업체의 성능 곡선을 기준으로 산정해야 합니다.

보조 설비도 전력을 소비하므로 순송전량은 총발전량보다 더 큰 폭으로 감소할 수 있습니다. 팬, 펌프, 배기가스 처리 설비 및 기타 보조 설비의 전력 소비량 중 일부는 운전 조건에 따라 달라지고, 일부는 비교적 일정하게 유지됩니다. 따라서 터빈만 고려한 계산으로는 상업적 영향을 충분히 파악할 수 없습니다.

LHV가 높아져도 출력이 증가하지 않을 수 있는 이유

플랜트는 폐기물 질량 처리량 또는 열 입력량에 의해 제한될 수 있습니다. 소각로가 허용 열부하에 도달하면 LHV가 높은 폐기물의 경우 투입량을 줄여야 할 수 있습니다. 허용 처리량과 발열량 간의 관계를 보여주는 보일러 연소 도표가 단일 기준 폐기물 처리량보다 더 유용합니다.

또한 다음과 같은 하류 공정의 제약으로 인해 출력 증가가 제한될 수 있습니다.

• 보일러 및 과열기 한계: 증기 생산 용량, 금속 온도, 오염 및 부식 위험이 이용 가능한 열 입력을 제한합니다.
• 터빈 증기 유입 용량: 최대 증기 유량과 밸브 용량에 따라 추가 증기의 수용량이 제한됩니다.
• 발전기 정격: 보일러가 최대 생산량에 도달하기 전에 전기적 한계와 냉각 한계로 출력이 제한될 수 있습니다.
• 복수기 조건: 배기 압력이 높아지면 이용 가능한 팽창 일이 줄어들며, 특히 냉각 조건이 불리할 때 그 영향이 커집니다.
• 열 공급 의무: 추가 전력 생산보다 필요한 추기 유량이 우선될 수 있습니다.

발열량이 높다는 사실만으로는 연료의 화학적 특성을 알 수 없습니다. 가연성 물질 비율이 더 높은 폐기물에는 염소, 알칼리 또는 금속 성분이 다르게 포함될 수 있습니다. 이러한 특성은 별도로 평가해야 하며, 추가 열을 활용하기 위해 증기 온도를 높이는 것이 항상 허용되는 대응책은 아닙니다.

모든 변동을 쫓기보다 증기를 안정화하는 제어

폐기물 저장조에서 혼합하고 투입량을 제어하면 폐기물이 화격자에 도달하기 전에 연료 변동성을 줄일 수 있습니다. 이후 연소 제어 시스템은 투입량, 화격자 이동, 연소 공기 및 소각로 압력을 함께 조정합니다. 증기 압력은 유용한 피드백 신호지만, 반응이 지연되므로 지나치게 적극적으로 보정하면 안정성 대신 진동을 초래할 수 있습니다.

보일러와 터빈 제어 시스템에는 합의된 운전 방침이 필요합니다. 보일러 열 입력이 감소하는 상황에서 터빈이 전기 부하를 유지하려 하면 압력 저하가 빨라질 수 있습니다. 반면 압력 추종 전략은 증기 조건을 보호하면서 출력 변동을 허용할 수 있습니다. 적절한 방식은 계통 공급 약정, 열 수요 및 설비 한계에 따라 달라집니다.

플랜트 설계와 인허가 조건이 허용하는 경우 보조 연소는 연소나 증기 생산을 지원할 수 있지만, 효율 및 운전 비용 계산에 추가 연료를 포함해야 합니다. 터빈 바이패스 시스템은 특정 과도 상태를 관리할 수 있지만, 바이패스되는 증기는 발전에 사용되지 않습니다. 어느 조치도 폐기물에서 얻는 에너지를 추가로 만들어내지는 않습니다.

정격 출력만이 아니라 운전 범위를 평가해야 합니다

신뢰할 수 있는 WTE 터빈 사양은 예상 LHV 범위를 최소·정상·최대 증기 조건과 연계해야 합니다. 관련 증기 유량, 입구 압력과 온도, 복수기 압력 및 추기 요구량 전반에 대한 성능 예측을 요청하십시오. 허용 램프율, 최소 연속 부하 및 온도 변동 시 제한 사항도 포함해야 합니다.

계약상 시험에서는 측정 경계와 보정 방법을 명확히 정의해야 합니다. IEC 60953은 합의된 시험 범위에 해당하는 경우 증기 터빈 열수락 시험 방법을 제공합니다. 지정된 증기 조건에서 수행한 터빈 수락 시험 결과만으로는 폐기물 품질이 변동하는 상황 전반에서 플랜트 출력을 입증할 수 없습니다. 연료 샘플링, 보일러 성능 및 보조 전력 소비는 각각 별도로 합의된 방식으로 처리해야 합니다.

증기 터빈, 압축기, 발전기, 설계, 제조, EPC 지원 및 예비 부품을 아우르는 SINO-QNP의 30년 이상 터보기계 분야 경험은 이러한 인터페이스를 논의하는 데 적합한 기반이 됩니다. 유용한 결과물은 개별 명판 정격이 아니라 제어 책임 및 서비스 조항을 뒷받침하는 보일러–터빈–발전기 통합 운전 범위입니다.

프로젝트에서 별도 연료를 사용하는 발전도 검토하는 경우, SINO-QNP의가스터빈 제품군에는 2~114.5 MW의 모델이 포함되어 있으며, 사용 연료 옵션은 모델마다 다릅니다. 이는 별도의 시스템 선택이며 기존 WTE 사이클의 증기 터빈을 직접 대체하는 방안은 아닙니다. 제안된 통합 방안은 연료, 열 회수, 배출 및 순전력에 대한 별도 평가가 필요합니다.

핵심은 실제 폐기물과 냉각 조건에서 플랜트가 지속적으로 공급할 수 있는 전력량입니다. 출력 보증을 수락하기 전에 반입 상태 기준 LHV, 연소 한계, 증기 운전 범위, 추기 일정 및 보조 부하 경계를 확인해야 합니다. 이러한 전제 조건에 따라 약속된 메가와트가 반복 가능한 운전 조건을 나타내는지, 아니면 유리한 설계점만을 나타내는지가 결정됩니다.
