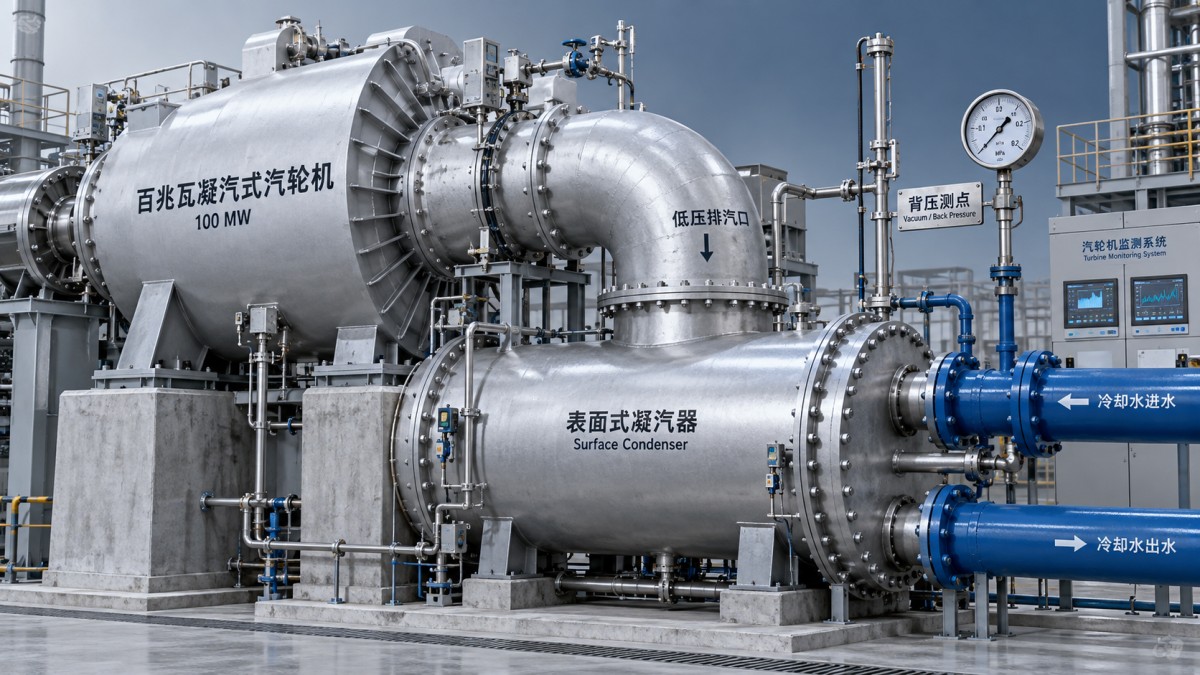

Hogyan befolyásolja a kondenzátornyomás egy 100 MW-os gőzturbina teljesítményét

Hogyan befolyásolja a kondenzátornyomás egy 100 MW-os gőzturbina teljesítményét

A kondenzátornyomás emelkedése csökkentheti egy 100 MW-os gőzturbina teljesítményét akkor is, ha a belépő gőz állapota változatlan marad. Az üzemeltetők számára e kapcsolat megértése elengedhetetlen a teljesítményveszteség diagnosztizálásához, a hűtőrendszer működésének felügyeletéhez és a hatékony üzem fenntartásához. Az alacsonyabb kondenzátornyomás általában nagyobb energiát tesz elérhetővé a gőz expanziója során, a tényleges nyereség azonban a turbina kialakításától, az üzemi terheléstől és a kipufogási viszonyoktól függ.

Nem pusztán azt kell megvizsgálni, hogy romlott-e a vákuum. Azt kell megállapítani, hogy a mért ellennyomás megfelel-e az aktuális hűtési körülményeknek, mekkora teljesítményveszteséget okoz, és a veszteség visszanyerhető-e a jóváhagyott üzemi határértékek túllépése nélkül.

Miért csökkenti a nagyobb ellennyomás a teljesítményt?

A kondenzációs turbina akkor végez munkát, amikor a gőz a fokozatokon keresztül a kipufogónál fenntartott alacsony nyomás felé tágul. Ha a kondenzátornyomás emelkedik, az expanzió magasabb nyomáson ér véget. A rendelkezésre álló entalpiacsökkenés kisebb lesz, így a turbina azonos gőzáram és belépő állapot mellett általában kevesebb tengelyteljesítményt ad le.

Egy egyszerűsített összefüggés: tengelyteljesítmény ≈ gőz tömegárama × tényleges entalpiacsökkenés. Ha az áram kg/s-ban, az entalpiacsökkenés pedig kJ/kg-ban van megadva, az eredmény kW. Ez megmutatja a változás irányát, de nem teljesítménymodell: a gőzelvételek, a fokozathatásfok, a kipufogási veszteségek és a mechanikai veszteségek is számítanak.

Utánhevítéses vagy gőzelvételes-kondenzációs egységnél a kondenzátornyomás elsősorban a kisnyomású szakaszon továbbhaladó gőzre van hatással. Ezért a teljes belépő gőzáramra alkalmazott, kisnyomású entalpiaváltozáson alapuló számítás túlbecsülheti a teljesítményveszteséget. Általános, nyomásegységenkénti százalékos érték helyett használja az egység hőmérlegét és a gyártó korrekciós görbéit.

A „100 MW-os” névleges teljesítmény nem határoz meg általános ellennyomás-érzékenységet. Azonos névleges teljesítményű gépek eltérően reagálhatnak a kipufogó-keresztmetszet, az utolsó fokozat lapátjai, a gőzelvételi elrendezés és a referencia-hűtési körülmények különbségei miatt.

A veszteség diagnosztizálása előtt értelmezze helyesen a nyomást

A kondenzátor teljesítményét abszolút nyomás alapján kell értékelni. A légköri nyomáshoz viszonyított vákuumérték félrevezető lehet a légnyomás változásakor. Ellenőrizze, hogy a vezérlőrendszer értéke abszolút nyomást, túlnyomást vagy számított vákuumjelet mutat-e, és összehasonlítás előtt ellenőrizze a mértékegységeket.

A telített gőz tulajdonságai összekapcsolják a kondenzációs hőmérsékletet és a nyomást. A melegebb hűtővíz rendszerint magasabb kondenzációs hőmérsékletet igényel ugyanakkora hőterhelés elvezetéséhez, ami növeli az ellennyomást. A kondenzátor teljes nyomása azonban a nem kondenzálódó gázok parciális nyomását is tartalmazza. A nyomás és a hőmérséklet közötti eltérés levegő-felhalmozódásra utalhat, de következtetés előtt ellenőrizni kell az érzékelő helyét és a mérés pontosságát.

Hasonlítson össze stabil üzemállapotokat hasonló terhelés, gőzállapot, gőzelvételi igény és belépő hűtővíz-hőmérséklet mellett. Egy nyári délután nem tekinthető egyenértékű referenciaállapotnak egy téli éjszakával. Hasonlóképpen, a változatlan belépő nyomás és hőmérséklet nem bizonyítja a gőzáram változatlanságát: a szabályozószelepek több gőzt engedhetnek be az elektromos terhelés fenntartásához.

Különítse el a hűtési korlátokat a megszüntethető teljesítményromlástól

A melegebb hűtővíz okozta nyomásnövekedés különbözik a szennyezett csövek vagy a levegőbeszívás okozta növekedéstől. Az első várható környezeti korlát lehet, míg a többi karbantartással javítható állapotot jelezhet. A diagnózis akkor meggyőző, ha több mérési eredmény is összhangban van.

• Belépő hűtővíz-hőmérséklet: Ha a nyomás a belépő hőmérséklet emelkedésével együtt változik, miközben a többi mutató stabil, vizsgálja meg a hűtőtorony vagy a vízforrás állapotát.
• Vízmennyiség és hidraulikai állapot: Ellenőrizze a szivattyúk rendelkezésre állását, a szelepek állását, a szűrőket, a vízkamrák nyomáskülönbségét és – ha rendelkezésre áll – a mért térfogatáramot. A szivattyú működése önmagában nem bizonyítja, hogy a térfogatáram megfelelő.
• Hőátadási hőmérséklet-különbség: Hasonló terhelés mellett kövesse nyomon a kondenzálódó gőz hőmérséklete és a hűtővíz kilépő hőmérséklete közötti különbséget. Ennek növekedése elszennyeződésre, csökkent effektív hőátadó felületre vagy levegőréteg kialakulására utalhat.
• Levegőeltávolítási teljesítmény: Ellenőrizze a gőzsugár-szivattyú hajtógőzének vagy a vákuumszivattyú üzemi körülményeinek megfelelőségét a szállítói előírásokhoz képest. Jóváhagyott vizsgálati módszerekkel ellenőrizze a tömszelencéket, kötéseket és más lehetséges szivárgási útvonalakat.

A hűtővíz hőmérséklet-emelkedését is összefüggéseiben kell értékelni. A nagyobb emelkedés csökkent térfogatáramra utalhat, de nagyobb hőelvonást is jelezhet. A csövek eltömődése a tisztítás után is csökkentheti a tényleges hőátadó felületet. Önmagában egyetlen hőmérséklet- vagy nyomáskülönbség-mérés sem bizonyítja az okot.

Megalapozott módon becsülje meg a teljesítményveszteséget

Elsőként az adott üzemi terhelésre és turbinakialakításra érvényes OEM ellennyomás-korrekciós görbét használja. Ellenőrizze, hogy a görbe állandó gőzáram melletti teljesítményt, állandó terhelés melletti hőfogyasztás-változást vagy más mennyiséget ír-e le. Ezek az eredmények nem cserélhetők fel egymással.

Kizárólag számítási példaként: az érintett 80 kg/s gőzáramra ható 10 kJ/kg tényleges entalpiacsökkenés-csökkenés hozzávetőleg 800 kW-tal kisebb tengelyteljesítménynek felel meg, az egyéb változások figyelembevétele előtt. Ezek feltételezett értékek, nem egy konkrét 100 MW-os gőzturbina teljesítményére vonatkozó előrejelzések. A tényleges veszteséghez az adott gépre vonatkozó áramlási és teljesítményadatok szükségesek.

A generátor bruttó teljesítményét és az erőmű nettó hálózati betáplálását külön rögzítse. A nagyobb hűtővízszivattyúk vagy hűtőtorony-ventilátorok csökkenthetik a kondenzátornyomást és növelhetik a bruttó termelést, miközben a nyereség egy részét felhasználják. Az üzemeltetési döntésnél a nettó teljesítményt, a hőfogyasztást, a berendezések korlátait és a vízellátást kell figyelembe venni, nem csupán a vákuumot.

Ha szerződéses teljesítményigazolásra van szükség, az ASME PTC 6 keretet biztosít a gőzturbinák teljesítményvizsgálatához; az ASME PTC 12.2 a gőzfelületi kondenzátorokra vonatkozik. A projekthez alkalmazandó kiadásról, vizsgálati határról, műszerekről, korrekciókról és bizonytalansági követelményekről meg kell állapodni. Az üzemi trend hasznos bizonyíték, de önmagában nem jelent átvételi vizsgálatot.

Az alacsonyabb nyomás nem korlátlan üzemeltetési cél

Az ellennyomás csökkentése általában növeli az expanziós munkát, a haszon azonban az exhaust geometria és az utolsó fokozat teljesítménye miatt végül korlátozottá válik. Az alacsonyabb nyomás növeli a kipufogógőz fajlagos térfogatát. A kialakítástól és az üzemi ponttól függően a kipufogási veszteségek ellensúlyozhatják a termodinamikai nyereség egy részét, az expanziós viszonyok pedig növelhetik a nedvességgel kapcsolatos kockázatokat.

Kis terhelésnél az utolsó fokozat áramlási viszonyai szellőztetési eredetű felmelegedési és rezgési problémákat is okozhatnak. Tartsa be a gyártó által megengedett nyomás-terhelés üzemviteli tartományt, a kipufogási hőmérséklet határértékeit és a védelmi beállításokat. A teljesítmény visszanyerése érdekében soha ne módosítsa a riasztási vagy lekapcsolási beállításokat, és ne feltételezze, hogy a lehető legalacsonyabb kondenzátornyomás jelenti a legjobb üzemi pontot.

Tegye konkréttá a következő mérnöki felülvizsgálatot

Egy hasznos felülvizsgálati csomag tartalmazza a kalibrált abszolútnyomás-méréseket, a hűtővíz hőmérsékletét és térfogatáramát, a gőz üzemi paramétereit, a gőzelvételi áramokat, a szelepek állását, a bruttó teljesítményt, a segédüzemi energiafelhasználást és a kondenzátor közelmúltbeli karbantartási adatait. Mellékelje a referencia-hőmérleget és a korrekciós görbéket is. Ezek segítségével a mérnöki csapat elkülönítheti a várható szezonális veszteségeket a berendezések állapotromlásától.

A SINO-QNP több mint 30 éves turbógépészeti tapasztalattal rendelkezik a gőzturbinák, gázturbinák, kompresszorok és generátorok területén. Tevékenysége kiterjed a K&F-re, a tervezésre, a gyártásra, az EPC-projektekre és a pótalkatrész-ellátásra, globális marketing- és szervizhálózattal támogatva. Ebben az esetben az elszigetelt alkatrészajánlás helyett a turbina és a hűtőrendszer összehangolt felmérése a releváns megközelítés.

A berendezések specifikációit is tartsa külön. Egy dízelmotorral vagy villanymotorral hajtottiszapszivattyú, amelyet egy API-szabvány szerint terveztek és gyártottak, eltérő feladatra és szabványi alapra készült; ez a specifikáció nem bizonyítja, hogy alkalmas kondenzátorkeringtető víz szállítására. Minden berendezéscsomagnál ellenőrizze a pontos szabványt és az üzemi követelményeket.

A tisztítás, a szivárgás javítása vagy a hűtőrendszer módosítása előtt határozza meg az aktuális körülmények között várható ellennyomást, és becsülje meg a visszanyerhető nettó teljesítményt. A beavatkozás után ismételje meg az összehasonlítást azonos, korrigált alapon. Így válik a vákuum javulása mérhető teljesítmény-visszanyeréssé.
